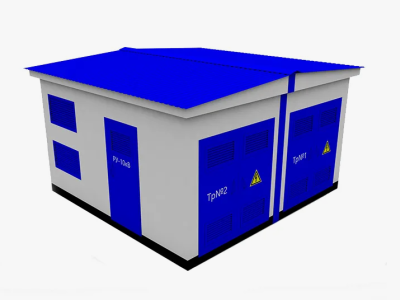

2БКТП — блочная комплектная трансформаторная подстанция с двумя трансформаторами

2БКТП — это блочная комплектная трансформаторная подстанция с двумя силовыми трансформаторами. Обозначение читается так: цифра «2» показывает число трансформаторов, «Б» — блочное исполнение корпуса, «КТП» — комплектная трансформаторная подстанция. Цифры после аббревиатуры указывают мощность каждого трансформатора, а не суммарную: «2БКТП 630» — это два аппарата по 630 кВА. Подстанция принимает трёхфазный переменный ток 6 или 10 кВ промышленной частоты 50 Гц, понижает его до 0,4 кВ и распределяет по отходящим линиям.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Мы изготавливаем подстанции, поставляем их на объект и выполняем монтаж с пусконаладкой по проекту присоединения.

Зачем в подстанции два трансформатора

Две машины решают сразу две задачи. Первая — пропускная способность: суммарная мощность подстанции равна удвоенной мощности одного аппарата, поэтому одна 2БКТП питает нагрузку, которую не вытянет одиночный трансформатор того же номинала. Вторая — резервирование: при выводе одного трансформатора в ремонт или при его отключении питание потребителей продолжает второй. Это и есть главная причина, по которой двухтрансформаторные подстанции ставят на объектах, где долгий перерыв в электроснабжении недопустим.

Как устроен блочный корпус подстанции

Подстанцию собирают из объёмных блоков заводской готовности — в железобетонном или металлическом исполнении. Внутри размещают всё основное оборудование:

• распределительное устройство высокого напряжения (РУВН) с аппаратами защиты и коммутации;
• два отсека силовых трансформаторов;
• распределительное устройство низкого напряжения (РУНН) с отходящими линиями;
• внутренний контур заземления, цепи освещения, цепи собственных нужд и вентиляцию.

Трансформаторы подбирают по проекту: масляные герметичные серий ТМ, ТМГ, ТМГэ, ТМГСУ либо сухие серий ТС и ТСЛ. Компоновка блоков зависит от схемы присоединения и числа отходящих линий.

Где применяют двухтрансформаторные БКТП

Блочные подстанции с двумя трансформаторами востребованы в городских электрических сетях, на промышленных предприятиях, в нефтегазовой отрасли и в коммунальном хозяйстве. Типичные объекты — производственные корпуса и цеха, микрорайоны и жилые комплексы, насосные и компрессорные станции, объекты связи и инфраструктуры. Там, где нагрузка сосредоточена и требуется надёжность, одна 2БКТП заменяет две однотрансформаторные подстанции и занимает меньше места.

Мощностной ряд и выбор исполнения

БКТП выпускают на мощности от 25 до 3150 кВА; в двухтрансформаторном исполнении чаще встречаются номиналы 400, 630, 1000, 1250, 1600 и 2500 кВА на каждый трансформатор. Исполнение ввода подбирают под площадку — воздушное или кабельное. Климатическое исполнение по ГОСТ 15150 — УХЛ1, степень защиты оболочки IP23, диапазон рабочих температур от минус 45 до плюс 45 °С. Гарантия составляет 3,5 года со дня ввода в эксплуатацию, срок службы — не менее 30 лет.

Монтаж, подключение и обслуживание

1. Блоки привозят на площадку в заводской готовности и устанавливают на подготовленный фундамент.
2. Выполняют ввод высокого напряжения и подключение отходящих линий низкого напряжения.
3. Проводят пусконаладку, после чего подстанция включается в работу.

Обслуживание сводится к периодическому осмотру оборудования, контролю состояния контактов и изоляции, проверке работы вентиляции и освещения. Конкретный перечень работ определяется требованиями сетевой организации и проектом.
