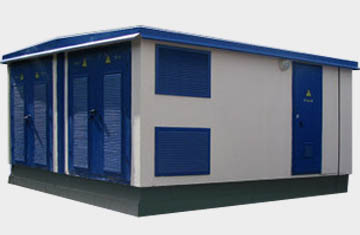

2БКТП 1000 — Блочная комплектная трансформаторная подстанция с двумя трансформаторами

Технические характеристики подстанции 2БКТП 1000

2БКТП 1000 — подстанция для крупной сосредоточенной нагрузки

Мощность 1000 кВА на трансформатор переводит двухтрансформаторную БКТП в класс решений для больших объектов. Две машины дают суммарно 2000 кВА, поэтому подстанцию применяют там, где потребление велико и собрано в одной точке: крупный цех, производственный корпус, микрорайон, группа коммунальных объектов. Высокая сторона — 10 кВ, низкая — 0,4 кВ, схема присоединения тупиковая.

Изготовитель — ООО «ТрансЭнергоМонтаж». Состав и схему уточняют по проекту присоединения.

Где применяется этот класс мощности

• производственные корпуса и цеха с силовыми и технологическими нагрузками;
• крупные жилые и общественные комплексы;
• насосные, компрессорные и вентиляционные станции;
• объекты, где недопустим простой из-за отключения питания.

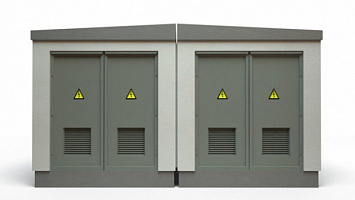

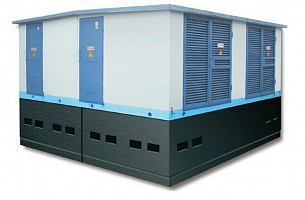

Когда присоединённая мощность меньше, достаточно исполнений на 400 или 630 кВА; при дальнейшем росте нагрузки переходят к 1250 кВА и выше.

Конструкция блочного корпуса

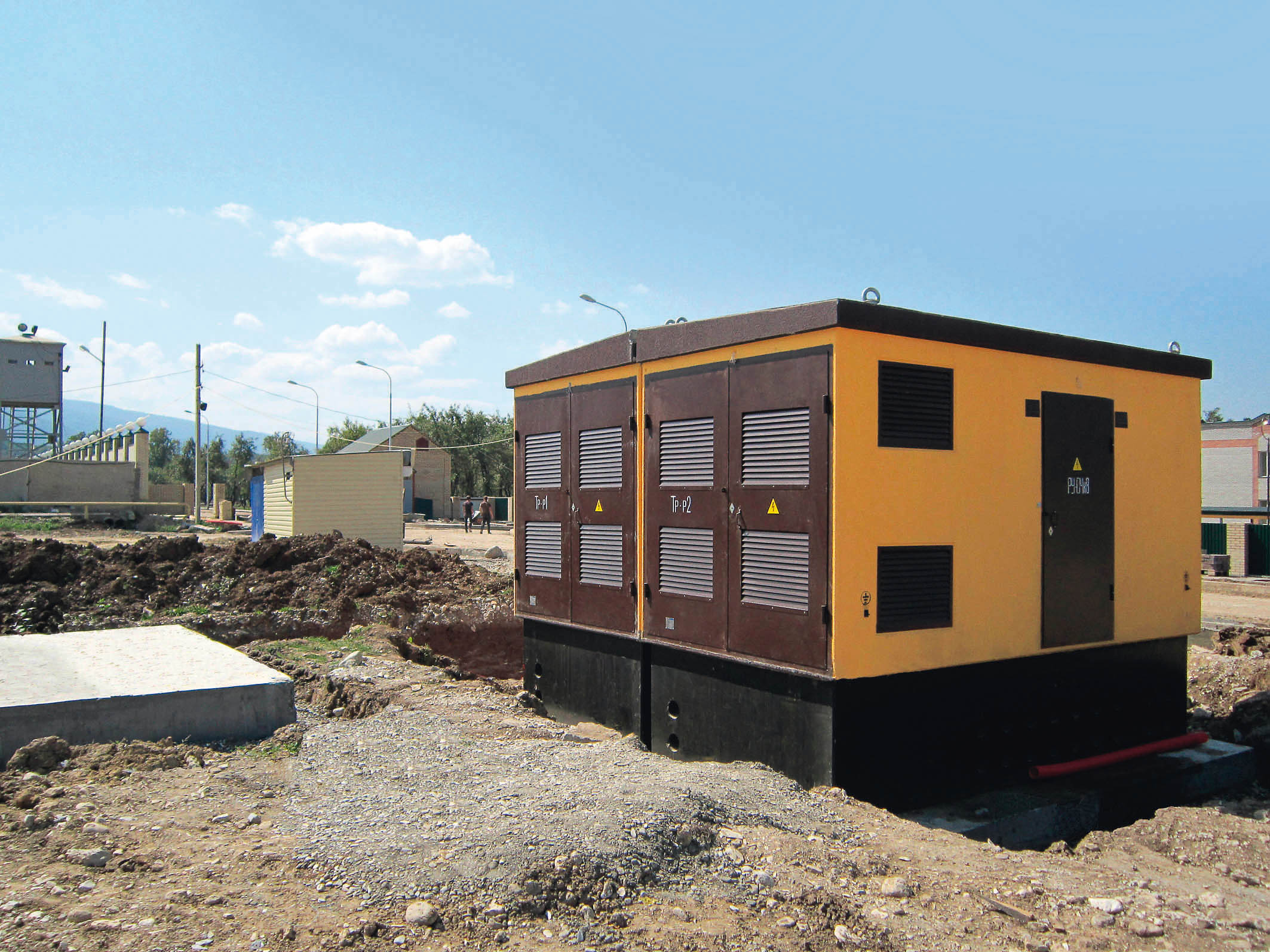

Подстанцию собирают из объёмных блоков заводской готовности в железобетонном или металлическом исполнении. Внутри размещены РУВН, отсеки двух трансформаторов, РУНН, внутренний контур заземления, освещение, собственные нужды и вентиляция. Силовые трансформаторы могут быть масляными герметичными или сухими в зависимости от проекта. Блочная сборка позволяет поставить подстанцию рядом с объектом без строительства отдельного помещения.

Резервирование нагрузки

Два трансформатора по 1000 кВА делят нагрузку и подстраховывают друг друга. При выводе одного аппарата из работы второй принимает питание, поэтому технологический процесс не останавливается. Для энергоёмких объектов это снижает риск дорогостоящего простоя и делает двухтрансформаторное исполнение предпочтительным.

Установка, подключение, обслуживание

1. Разработка проекта и изготовление блоков под конкретную схему.
2. Монтаж на подготовленный фундамент на площадке.
3. Подключение ввода 10 кВ и отходящих линий 0,4 кВ.
4. Пусконаладка и сдача в эксплуатацию.

Обслуживание включает осмотр оборудования, контроль контактов и изоляции, проверку вентиляции и освещения. Полный перечень работ определяется требованиями сетевой организации. Срок службы подстанции — не менее 30 лет, гарантия — 3,5 года со дня ввода в эксплуатацию.

Климатические условия и срок службы

Подстанция 2БКТП 1000 предназначена для наружной установки и работает в климатическом исполнении УХЛ1 по ГОСТ 15150. Степень защиты оболочки — IP23, рабочий диапазон температур — от минус 45 до плюс 45 °С, высота над уровнем моря — до 1000 м. Это позволяет эксплуатировать блок в большинстве регионов без дополнительного укрытия. Гарантия составляет 3,5 года со дня ввода в эксплуатацию, срок службы — не менее 30 лет.
