Цена: по запросу

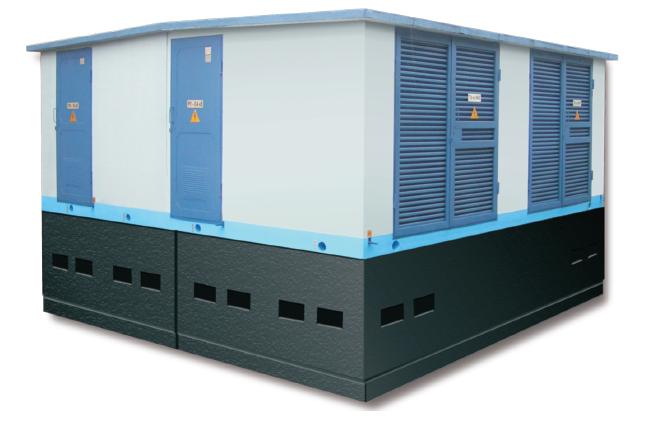

Технические характеристики подстанции 2БКТП 1250
| 2БКТП-1250 | |
|---|---|
| Номинальная мощность, кВА | 1250 |
| Номинальное напряжение на стороне ВН, кВ | 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Электрическая схема на стороне высокого напряжения (ВН) | Тупиковая |
| Способ установки | Стационарный |
| Количество трансформаторов | 2х1250, 2 трансформатора (комплектная 2 трансформаторная подстанция) |
| Тип высоковольтного ввода (ВН) | Воздушный, кабельный |
| Вывод на стороне НН | Воздушный, кабельный |
| Тип нейтрали трансформатора по низкой стороне (НН) | Глухозаземленная |
| Нормативные документы | ГОСТ 14695-80, ПУЭ |

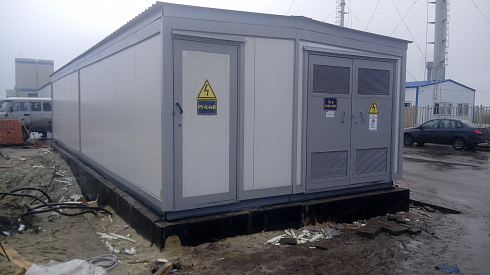

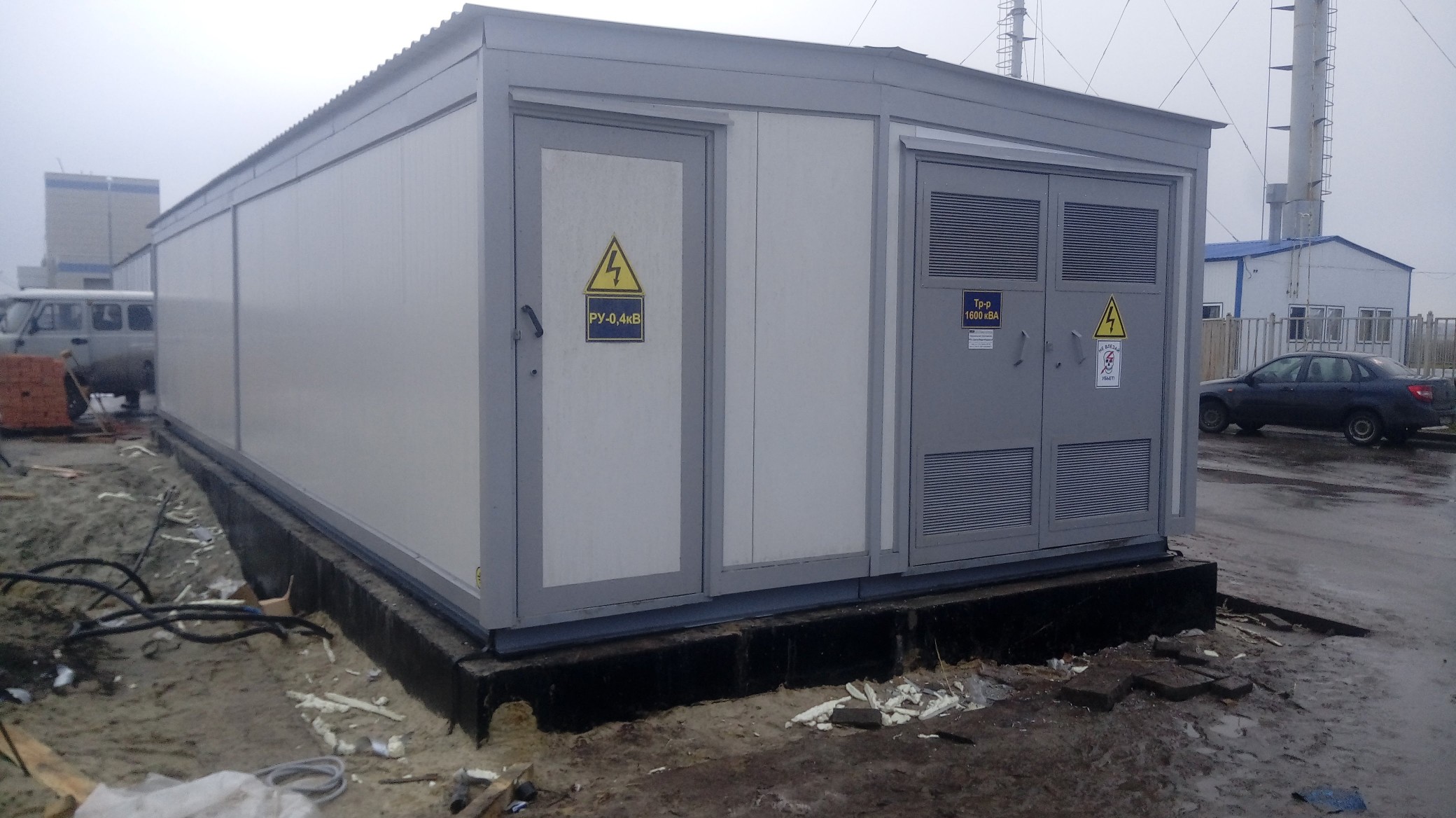

2БКТП 1250 — решение для высокой сосредоточенной нагрузки
Подстанция 2БКТП 1250 с двумя трансформаторами по 1250 кВА рассчитана на объекты, где потребление велико и сосредоточено на одной площадке. Суммарная мощность двух машин составляет 2500 кВА, чего достаточно для питания энергоёмких производств, насосных и компрессорных станций, крупных жилых и коммерческих комплексов. Приём идёт по стороне 10 кВ, потребителям отдаётся 0,4 кВ, схема на высокой стороне — тупиковая.
Изготовитель — ООО «ТрансЭнергоМонтаж». Компоновку и состав блоков определяет проект присоединения.
Для каких объектов подходит номинал 1250 кВА
- крупные промышленные цеха с непрерывным технологическим циклом;
- насосные, компрессорные и вентиляционные станции;
- жилые и торговые комплексы большой площади;
- инфраструктурные объекты с гарантированным резервом питания.
Если нагрузка ниже, достаточно подстанций на 630 или 1000 кВА; при дальнейшем росте выбирают исполнения на 1600 и 2500 кВА.
Устройство блочного корпуса
Подстанцию формируют из объёмных блоков заводской готовности в железобетонном или металлическом исполнении. Внутри смонтированы РУВН с коммутационной аппаратурой и защитой, два трансформаторных отсека, РУНН с отходящими линиями, внутренний контур заземления, освещение, цепи собственных нужд и вентиляция. Трансформаторы подбирают по проекту: масляные герметичные серий ТМ и ТМГ либо сухие серий ТС и ТСЛ. Ввод и вывод выполняют воздушными или кабельными.
Резервирование и работа под нагрузкой
Два трансформатора по 1250 кВА работают на общую нагрузку и служат резервом друг для друга. Ремонт или плановое отключение одного аппарата не останавливает питание потребителей — нагрузку берёт второй трансформатор. Для объектов с непрерывным циклом это исключает дорогостоящие простои и потери продукции.
Монтаж, подключение и обслуживание
- Проектирование схемы и изготовление блоков под конкретный объект.
- Доставка и установка на подготовленный фундамент.
- Подключение ввода 10 кВ и отходящих линий 0,4 кВ.
- Пусконаладка, проверка защит и сдача в эксплуатацию.
Условия эксплуатации — климатическое исполнение УХЛ1, защита оболочки IP23, температуры от минус 45 до плюс 45 °С. Обслуживание сводится к осмотрам оборудования, контролю контактов и изоляции, проверке вентиляции. Гарантия — 3,5 года, срок службы — не менее 30 лет.
Частые вопросы
Чему равна суммарная мощность 2БКТП 1250?
Два трансформатора по 1250 кВА дают 2500 кВА. Цифра в названии обозначает мощность каждой машины, а не итог.
Можно ли вывести один трансформатор в ремонт без остановки производства?
Да. Второй трансформатор принимает нагрузку на себя, поэтому питание потребителей сохраняется на время работ.
Какие трансформаторы применяются в 2БКТП 1250?
Масляные герметичные серий ТМ, ТМГ, ТМГэ, ТМГСУ или сухие серии ТС, ТСЛ — по выбору проекта.
Какой ввод используют на высокой стороне?
Ввод выполняют воздушным или кабельным в зависимости от условий площадки и схемы присоединения. Вывод на 0,4 кВ также бывает воздушным либо кабельным.
Сколько служит такая подстанция?
Срок службы — не менее 30 лет. Гарантия производителя — 3,5 года со дня ввода в эксплуатацию, но не более 4,5 лет со дня отгрузки.
