Цена: по запросу
Технические характеристики подстанции 2БКТП 1600
| 2БКТП-1600 | |
|---|---|
| Номинальная мощность, кВА | 1600 |
| Номинальное напряжение на стороне ВН, кВ | 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Электрическая схема на стороне высокого напряжения (ВН) | Тупиковая |
| Способ установки | Стационарный |
| Количество трансформаторов | 2х1600, 2 трансформатора (комплектная 2 трансформаторная подстанция) |
| Тип высоковольтного ввода (ВН) | Воздушный, кабельный |
| Вывод на стороне НН | Воздушный, кабельный |
| Тип нейтрали трансформатора по низкой стороне (НН) | Глухозаземленная |
| Нормативные документы | ГОСТ 14695-80, ПУЭ |

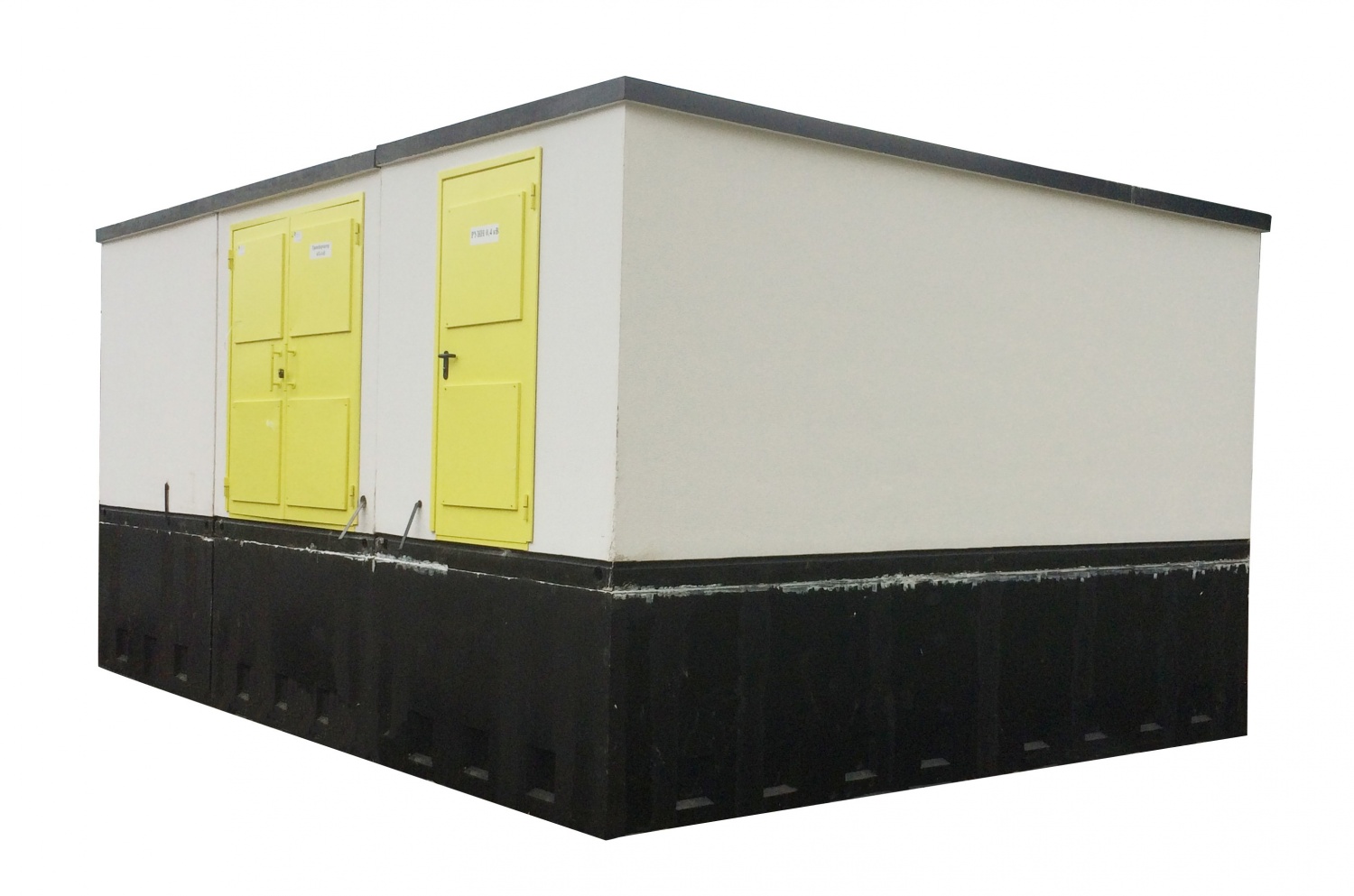

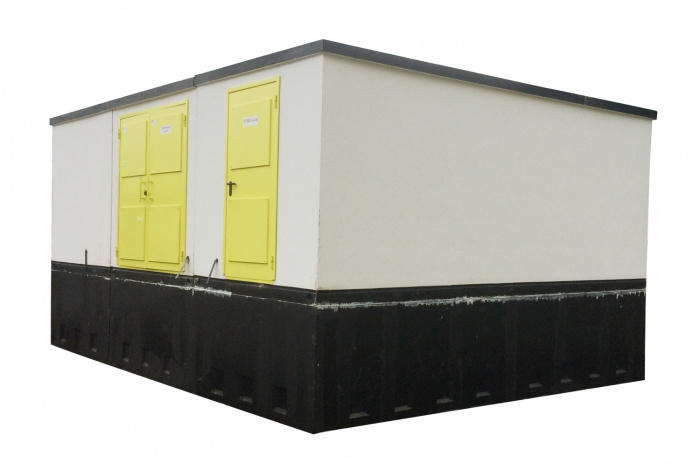

2БКТП 1600 — старшая мощность типового ряда
Номинал 1600 кВА — одна из старших ступеней двухтрансформаторной блочной серии. Две машины по 1600 кВА дают суммарно 3200 кВА, и такой подстанции достаточно для питания крупного предприятия, энергоёмкого производства или большого жилого комплекса. Электроэнергия принимается по стороне 10 кВ, распределяется на 0,4 кВ; схема на высокой стороне тупиковая, нейтраль глухозаземлённая.
Подстанцию изготавливает ООО «ТрансЭнергоМонтаж»: сборка блока, поставка, монтаж и пусконаладка по проекту присоединения.
Когда нужна мощность 1600 кВА
Этот номинал берут, когда потребление объекта велико и сосредоточено в одном месте, а запас мощности нужен под развитие. Типичные задачи — питание производственных корпусов с силовым оборудованием, насосных и компрессорных станций, крупных торговых и жилых комплексов. Верхний предел железа серии достигает 3150 кВА, но 1600 кВА покрывает большинство типовых проектов промышленного и городского назначения.
Корпус и оборудование
Подстанция собрана из объёмных блоков заводской готовности — в железобетонном или металлическом исполнении. Внутри идут РУВН, отсеки двух трансформаторов, РУНН, контур заземления, освещение, собственные нужды и вентиляция. Блоки привозят на площадку с уже смонтированным оборудованием, что ускоряет ввод объекта в работу. Трансформаторы могут быть масляными герметичными (ТМ, ТМГ, ТМГэ, ТМГСУ) или сухими (ТС, ТСЛ).
Резерв и надёжность питания
Две машины по 1600 кВА делят нагрузку и подстраховывают друг друга: при отключении одного трансформатора второй принимает потребителей на себя. Подстанция работает на открытом воздухе в климатическом исполнении УХЛ1, степень защиты оболочки — IP23, диапазон температур — от минус 45 до плюс 45 °С. Срок службы — не менее 30 лет, гарантия — 3,5 года со дня ввода в эксплуатацию.
Порядок установки и обслуживания
- Изготовление блоков по проекту и подготовка фундамента.
- Монтаж подстанции на площадке рядом с объектом.
- Подключение ввода 10 кВ и линий 0,4 кВ.
- Пусконаладка, проверка защит и передача в эксплуатацию.
Обслуживание предполагает регулярные осмотры, контроль состояния контактов и изоляции, проверку вентиляции и освещения. Перечень работ согласуют с требованиями сетевой организации.
Ввод, вывод и выбор исполнения
Способ подключения подбирают под площадку: ввод высокого напряжения 10 кВ выполняют воздушным или кабельным, выводы низкого напряжения на 0,4 кВ — также воздушными либо кабельными. Число и состав отходящих линий РУНН, а также тип трансформаторов фиксирует проект присоединения. Если требуется несколько ступеней напряжения или особая схема защиты, компоновку блоков уточняют на этапе проектирования.
Частые вопросы
Какова суммарная мощность 2БКТП 1600?
Две машины по 1600 кВА дают 3200 кВА. Число в названии указывает мощность одного трансформатора.
Для каких объектов выбирают 1600 кВА?
Для крупных производств, энергоёмких цехов, больших жилых и торговых комплексов, где нужен запас мощности и резервирование.
Можно ли поставить подстанцию на улице?
Да, блоки рассчитаны на наружную установку в исполнении УХЛ1 и монтируются на фундамент без строительства здания.
Что происходит при отказе одного трансформатора?
Питание потребителей продолжает второй трансформатор. Отказавший аппарат выводят в ремонт, не прерывая электроснабжение объекта.
