Цена: по запросу
Технические характеристики подстанции 2БКТП 2500
| 2БКТП-2500 | |
|---|---|
| Номинальная мощность, кВА | 2500 |
| Номинальное напряжение на стороне ВН, кВ | 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Электрическая схема на стороне высокого напряжения (ВН) | Тупиковая |
| Способ установки | Стационарный |
| Количество трансформаторов | 2х2500, 2 трансформатора (комплектная 2 трансформаторная подстанция) |
| Тип высоковольтного ввода (ВН) | Воздушный, кабельный |
| Вывод на стороне НН | Воздушный, кабельный |
| Тип нейтрали трансформатора по низкой стороне (НН) | Глухозаземленная |
| Нормативные документы | ГОСТ 14695-80, ПУЭ |

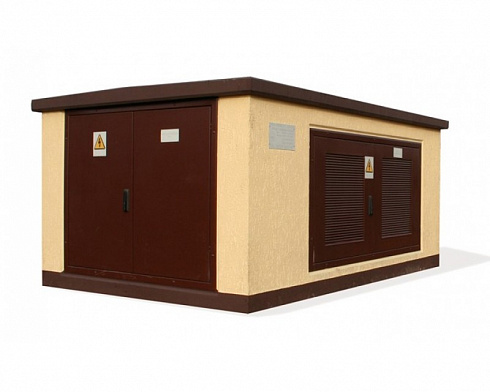

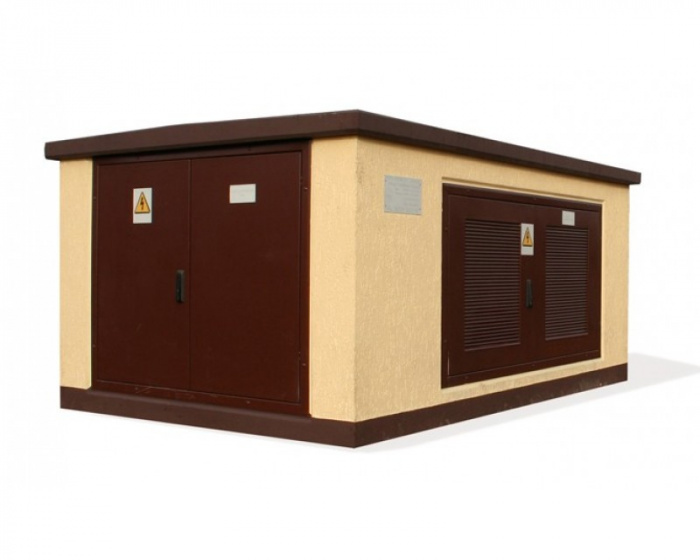

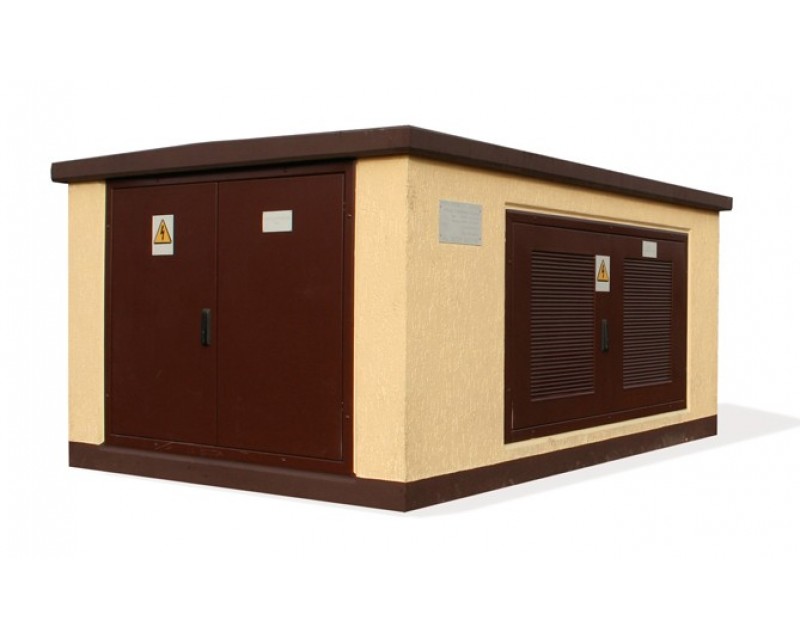

2БКТП 2500 — самая мощная ступень двухтрансформаторной серии
2БКТП 2500 стоит на верхней ступени типового ряда двухтрансформаторных блочных подстанций. Две машины по 2500 кВА дают суммарно 5000 кВА — это класс решений для крупных промышленных узлов и энергоёмких производств, где требуется большой запас мощности и надёжный резерв. Приём электроэнергии идёт по стороне 10 кВ, выход на потребителей — 0,4 кВ, схема на высокой стороне тупиковая.
Изготовитель — ООО «ТрансЭнергоМонтаж». Параметры и компоновку определяет проект присоединения конкретного объекта.
Задачи, которые закрывает мощность 2500 кВА
- питание промышленных узлов и энергоёмких производств;
- крупные насосные, компрессорные и технологические установки;
- объекты с высокой плотностью нагрузки на одной площадке;
- электроснабжение, где простой из-за отключения недопустим.
Для менее мощных потребителей применяют исполнения на 1250 или 1600 кВА. Ряд мощностей БКТП простирается от 25 до 3150 кВА, поэтому под конкретный проект подбирают подходящую ступень.
Конструкция и состав подстанции
Подстанция выполнена из объёмных блоков заводской готовности в железобетонном или металлическом варианте. Внутри размещены распределительное устройство высокого напряжения, два отсека силовых трансформаторов, распределительное устройство низкого напряжения, внутренний контур заземления, цепи освещения, собственные нужды и вентиляция. Трансформаторы подбирают по проекту — масляные герметичные или сухие. Блоки поставляют с полностью смонтированным оборудованием.
Резервирование и условия эксплуатации
Два трансформатора по 2500 кВА работают на общую нагрузку и взаимно резервируют друг друга. Вывод одного аппарата в ремонт не прерывает питание потребителей: нагрузку принимает второй. Подстанция рассчитана на наружную установку в климатическом исполнении УХЛ1, степень защиты оболочки — IP23, температуры — от минус 45 до плюс 45 °С. Гарантия — 3,5 года, срок службы — не менее 30 лет.
Установка и обслуживание
- Разработка проекта и изготовление блоков под конкретную схему.
- Монтаж на подготовленный фундамент на площадке.
- Подключение высокого напряжения и отходящих линий 0,4 кВ.
- Пусконаладка, проверка защит и сдача в эксплуатацию.
Обслуживание ведут по регламенту: осматривают оборудование, контролируют состояние контактов и изоляции, проверяют работу вентиляции и освещения. Точный состав работ определяется требованиями сетевой организации.
Частые вопросы
Сколько выдаёт 2БКТП 2500 в сумме?
Два трансформатора по 2500 кВА дают 5000 кВА. Цифра в обозначении указывает мощность одного трансформатора, а не сумму.
Для каких объектов берут такую мощность?
Для крупных промышленных узлов, энергоёмких производств и объектов с высокой концентрацией нагрузки, где нужен резерв питания.
Возможна ли работа с одним трансформатором?
Да, при отключении или ремонте одного аппарата нагрузку берёт второй трансформатор, и электроснабжение потребителей не прерывается.
Как выполняется ввод на высокой стороне?
Ввод делают воздушным или кабельным, выводы низкого напряжения — тоже. Конкретный вариант определяется проектом присоединения и условиями площадки.
