Цена: по запросу

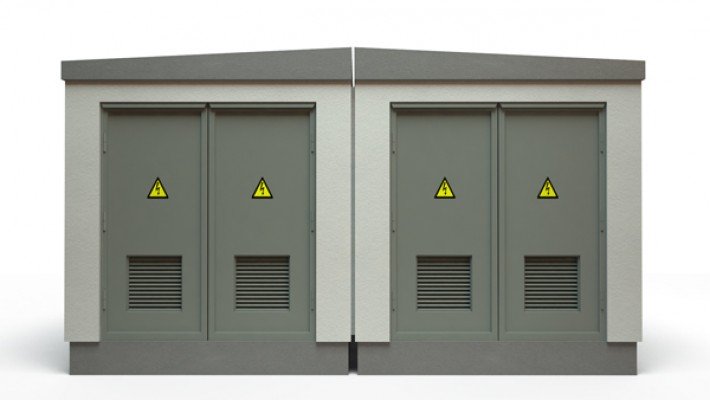

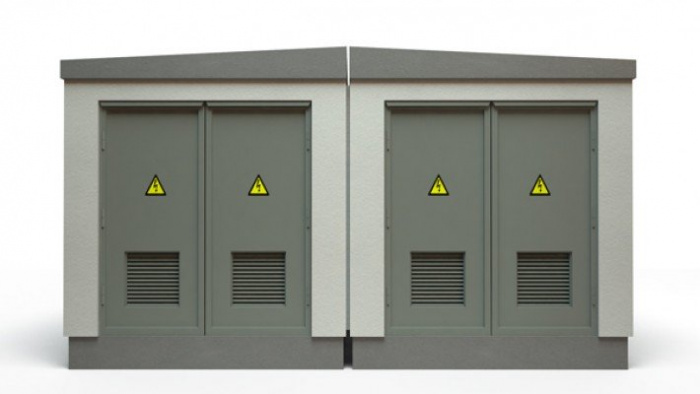

Технические характеристики подстанции 2БКТП 400
| 2БКТП-400 | |
|---|---|
| Номинальная мощность, кВА | 400 |
| Номинальное напряжение на стороне ВН, кВ | 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Электрическая схема на стороне высокого напряжения (ВН) | Тупиковая |
| Способ установки | Стационарный |
| Количество трансформаторов | 2х400, 2 трансформатора (комплектная 2 трансформаторная подстанция) |
| Тип высоковольтного ввода (ВН) | Воздушный, кабельный |
| Вывод на стороне НН | Воздушный, кабельный |
| Тип нейтрали трансформатора по низкой стороне (НН) | Глухозаземленная |
| Нормативные документы | ГОСТ 14695-80, ПУЭ |
2БКТП 400 — две машины по 400 кВА для небольших и средних объектов
Мощность 400 кВА открывает двухтрансформаторный ряд БКТП: это самая младшая пара трансформаторов серии. Суммарно подстанция выдаёт 800 кВА, чего хватает для питания районной подстанции небольшого микрорайона, котельной, водозабора, предприятия малой и средней величины. Приём электроэнергии идёт по стороне 10 кВ, потребителям отдаётся 0,4 кВ, схема на высокой стороне — тупиковая, нейтраль глухозаземлённая.
Изготовитель — ООО «ТрансЭнергоМонтаж». Подстанцию собирают по проекту присоединения, ввод и выводы выполняют воздушными или кабельными.
Кому подходит мощность 400 кВА
- жилым микрорайонам и кварталам с небольшой плотностью застройки;
- коммунальным объектам — насосным станциям, котельным, очистным сооружениям;
- производственным участкам и складам с умеренным потреблением;
- объектам, где один трансформатор уже не даёт нужного резерва.
Если нагрузка меньше, смотрите однотрансформаторные подстанции; если выше — исполнения на 630 кВА и дальше по ряду.
Что внутри блочного корпуса

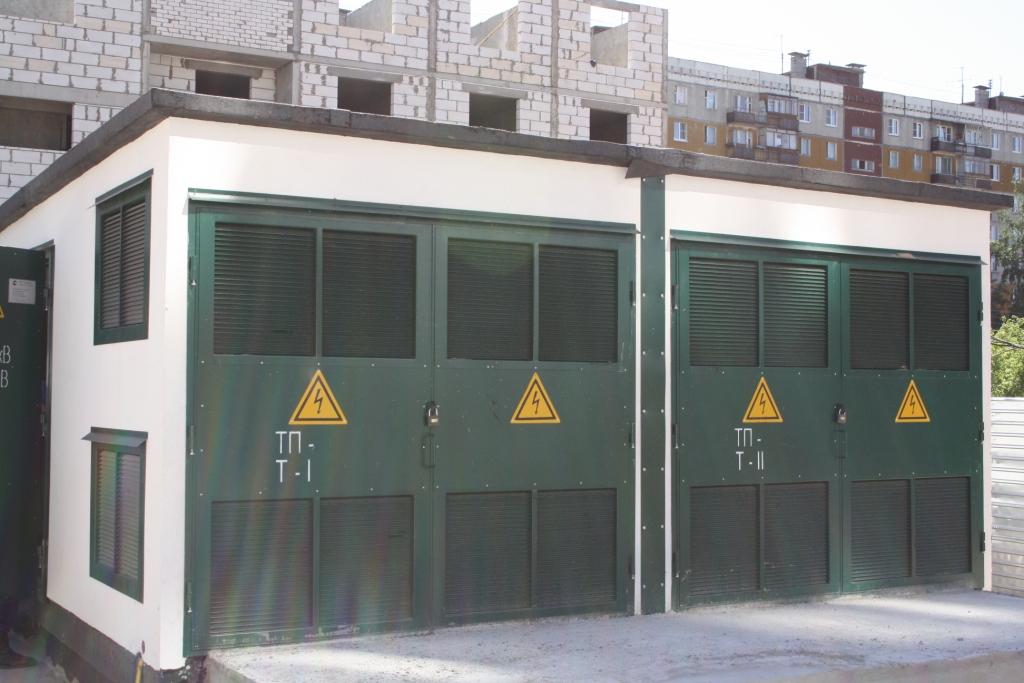

Подстанцию поставляют в объёмном блоке заводской готовности — железобетонном или металлическом. Внутри уже смонтированы РУВН с защитой, отсеки двух трансформаторов, РУНН с аппаратами отходящих линий, контур заземления, освещение, цепи собственных нужд и вентиляция. Трансформаторы могут быть масляными (ТМ, ТМГ, ТМГэ, ТМГСУ) или сухими (ТС, ТСЛ) — выбор определяет проект. Такая компоновка позволяет обойтись без отдельного помещения и сократить срок строительства.
Как устроено резервирование питания
Два трансформатора по 400 кВА делят нагрузку между собой и подстраховывают друг друга. Когда один аппарат выводят в ремонт, второй принимает питание на себя, поэтому потребители не остаются без электроэнергии на время работ. Для объектов, где простой недопустим, это решающий аргумент в пользу двухтрансформаторного исполнения.
Установка и обслуживание
- Изготовление и заводская сборка блока по проекту присоединения.
- Доставка на площадку и монтаж на подготовленный фундамент.
- Подключение ввода 10 кВ и отходящих линий 0,4 кВ.
- Пусконаладка и сдача в эксплуатацию.
При обслуживании осматривают оборудование, проверяют состояние контактов и изоляции, работу вентиляции и освещения. Периодичность работ определяется требованиями сетевой организации. Гарантия — 3,5 года со дня ввода в эксплуатацию, срок службы — не менее 30 лет.
Частые вопросы
Какую суммарную мощность даёт 2БКТП 400?
Два трансформатора по 400 кВА дают 800 кВА. Но при планировании нагрузки учитывают, что резервный режим рассчитан на работу одного трансформатора с допустимой перегрузкой.
Можно ли заказать подстанцию с кабельным вводом?
Да. Ввод высокого напряжения и выводы низкого напряжения выполняют как воздушными, так и кабельными; конкретный вариант фиксирует проект присоединения.
Нужен ли для 2БКТП отдельный фундамент?
Да, подстанцию устанавливают стационарно на подготовленное основание. Блок привозят в заводской готовности, поэтому строительных работ на площадке минимум.
Какие трансформаторы ставят в 2БКТП 400?
По проекту возможны масляные герметичные серии ТМ, ТМГ, ТМГэ, ТМГСУ либо сухие серии ТС и ТСЛ.
