Цена: по запросу
Технические характеристики подстанции 2БКТП 630
| 2БКТП-630 | |
|---|---|
| Номинальная мощность, кВА | 630 |
| Номинальное напряжение на стороне ВН, кВ | 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Электрическая схема на стороне высокого напряжения (ВН) | Тупиковая |
| Способ установки | Стационарный |
| Количество трансформаторов | 2х630, 2 трансформатора (комплектная 2 трансформаторная подстанция) |
| Тип высоковольтного ввода (ВН) | Воздушный, кабельный |
| Вывод на стороне НН | Воздушный, кабельный |
| Тип нейтрали трансформатора по низкой стороне (НН) | Глухозаземленная |
| Нормативные документы | ГОСТ 14695-80, ПУЭ |

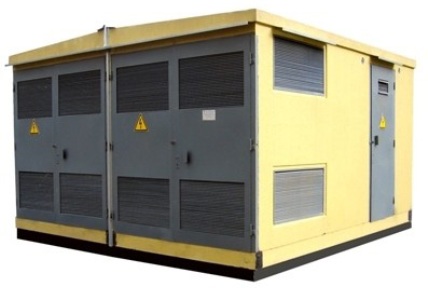

2БКТП 630 — средняя мощность двухтрансформаторной серии
Номинал 630 кВА — распространённая середина ряда двухтрансформаторных блочных подстанций. Две машины по 630 кВА складываются в суммарные 1260 кВА, и такого запаса достаточно для производственной площадки, жилого квартала или группы коммунальных объектов с постоянным потреблением. Электрическая схема на стороне 10 кВ тупиковая, вывод — 0,4 кВ с глухозаземлённой нейтралью.
Подстанции изготавливает ООО «ТрансЭнергоМонтаж»: сборка блока, поставка на объект и монтаж с пусконаладкой.
Почему выбирают именно 630 кВА
Этот номинал удобен, когда нагрузка уже не укладывается в младшие мощности, а старшие избыточны по капитальным затратам. Две машины по 630 кВА покрывают растущее потребление объекта и оставляют запас под подключение новых потребителей. За счёт блочной конструкции подстанция занимает компактную площадку и не требует капитального здания.
Состав и компоновка блока

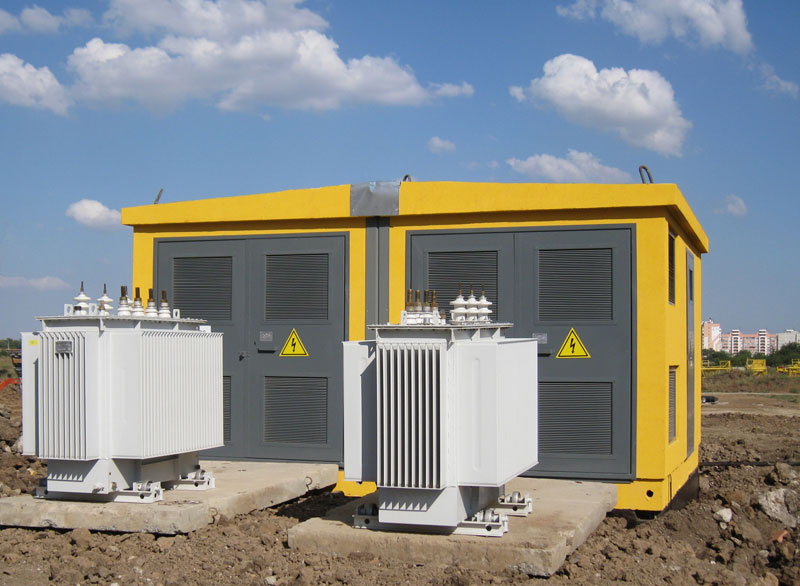

Корпус выполняют из объёмных блоков — в железобетонном или металлическом варианте. Оборудование монтируют на заводе: РУВН, два трансформаторных отсека, РУНН, внутренний контур заземления, цепи освещения, собственные нужды и вентиляция. Трансформаторы подбирают под проект — масляные герметичные или сухие. Ввод и выводы могут быть воздушными либо кабельными.
Резервирование и режимы работы
Два трансформатора по 630 кВА работают параллельно на общую нагрузку и служат резервом друг для друга. Вывод одного аппарата в ремонт не прерывает электроснабжение: нагрузку принимает второй. Это отличает 2БКТП от одиночной подстанции того же номинала и делает её пригодной для объектов с непрерывным технологическим циклом.
Монтаж и эксплуатация
- Проектирование и изготовление блока под конкретную схему присоединения.
- Установка на фундамент рядом с объектом.
- Подключение высокого и низкого напряжения.
- Пусконаладка, проверка защит и сдача.
В ходе эксплуатации осматривают оборудование и следят за состоянием контактов, изоляции, вентиляции. Климатическое исполнение УХЛ1 и защита IP23 позволяют работать на открытом воздухе при температуре от минус 45 до плюс 45 °С. Гарантия — 3,5 года, срок службы — не менее 30 лет.
Условия эксплуатации и надёжность
Двухтрансформаторная подстанция 630 кВА рассчитана на наружную работу в широком диапазоне условий: климатическое исполнение по ГОСТ 15150 — УХЛ1, степень защиты оболочки IP23, рабочие температуры от минус 45 до плюс 45 °С, высота площадки над уровнем моря — до 1000 м. Вводы ВН и НН выбирают воздушными или кабельными под конкретную площадку. Гарантия производителя — 3,5 года со дня ввода в эксплуатацию, но не более 4,5 лет со дня отгрузки; срок службы — не менее 30 лет.
Частые вопросы
Сколько составит суммарная мощность подстанции 2БКТП 630?
Две машины по 630 кВА дают 1260 кВА. Этот запас позволяет питать нагрузку, недоступную одиночному трансформатору 630 кВА.
Для каких объектов берут 2БКТП 630?
Производственные площадки, жилые кварталы, коммунальные и инфраструктурные объекты с постоянным потреблением, где важно резервирование питания.
Можно ли установить подстанцию без капитального здания?
Да, блочный корпус ставят на фундамент на открытой площадке. Отдельное строение не требуется, что ускоряет ввод объекта в работу.
Что делать при отключении одного трансформатора?
Питание потребителей продолжает второй трансформатор. Отключённый аппарат выводят в ремонт или на обслуживание, не останавливая электроснабжение объекта.
