Цена: по запросу

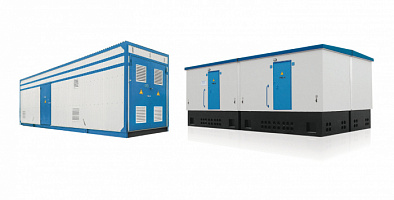

Что такое блочные комплектные распределительные подстанции
БКРП, БМЗРУ и БКРТП — это подстанции, которые изготавливаются не на месте строительства, а собираются из укрупнённых блоков заводского производства. Каждый блок представляет собой готовый отсек с установленным оборудованием, смонтированной ошиновкой и проверенными цепями. На площадке блоки объединяют в единую подстанцию, что резко сокращает объём строительных и монтажных работ.
Буквенные обозначения отражают назначение. БКРП — блочная комплектная распределительная подстанция, БМЗРУ — блочно-модульное закрытое распределительное устройство, БКРТП — блочная комплектная распределительная трансформаторная подстанция. Все три типа выпускаются на напряжение 6–24 кВ.
Чем различаются БКРП, БМЗРУ и БКРТП
- БКРП и БМЗРУ принимают и распределяют электроэнергию между потребителями в городских и промышленных сетях. Трансформации напряжения в них нет — это распределительный узел.
- БКРТП дополнительно понижает напряжение с 6 (10, 15, 20) кВ до 0,4 (0,23; 0,69) кВ. Такие подстанции питают собственные нужды подстанций напряжением до 220 кВ.

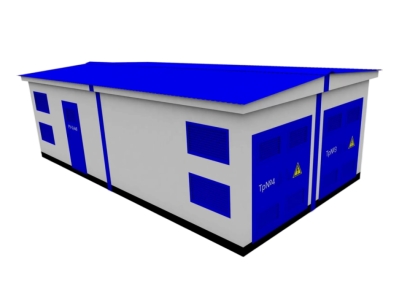

Из чего состоит блок-бокс
Точный состав определяется проектом, но в общем случае модуль включает:
- металлический сварной корпус с утеплителем либо оболочку из сэндвич-панелей;
- силовое и коммутационное оборудование, аппаратуру релейной защиты и автоматики;
- ошиновку, кабельные присоединения и цепи собственных нужд;
- освещение, отопление, вентиляцию и системы безопасности.
Количество и габариты модулей определяет проект заказчика. Возможно исполнение в бетонных оболочках любого размера.
Что даёт модульный подход
- полная заводская готовность и полный объём типовых испытаний до отправки на объект;
- стандартные транспортировочные габариты — доставка любым видом транспорта в любую точку страны;
- минимальные сроки монтажа и ввода в эксплуатацию, упрощённая процедура землеотвода;
- возможность наращивания мощности добавлением блоков без смены площадки;
- наружная отделка подбирается под застройку, поэтому объект вписывается в городскую среду.
Где применяются такие подстанции
- городские распределительные сети и объекты сетевых организаций;
- промышленные предприятия с собственной системой электроснабжения;
- объекты нефтегазового комплекса, добычи и транспортировки;
- собственные нужды подстанций 110–220 кВ.
Обслуживание и эксплуатация
Модульная компоновка упрощает эксплуатацию: оборудование каждого отсека доступно для осмотра и ремонта отдельно, а при необходимости блок можно заменить целиком, не разбирая всю подстанцию. Диагностика, релейная защита и автоматика настраиваются под схему объекта, а системы отопления и вентиляции поддерживают рабочие условия внутри блок-бокса круглый год.
Как подобрать подстанцию под объект
Исходные данные для выбора — схема присоединения, число трансформаторов, напряжение сети и требования сетевой организации. По ним формируется состав модулей, определяется необходимость трансформации и утепления. Проект, изготовление и поставку выполняет ООО «ТрансЭнергоМонтаж» в Симферополе и по России.
Частые вопросы
В чём выгода блочной подстанции по сравнению с капитальной?
Основное преимущество — заводская готовность: оборудование собирают и испытывают на производстве, а на площадке остаётся установить и подключить модули. Это сокращает сроки строительства и объём работ на объекте.
Можно ли со временем увеличить мощность подстанции?
Да. Модульная конструкция позволяет добавить блоки и нарастить мощность без смены площадки, в том числе расширить двухтрансформаторную подстанцию до четырёхтрансформаторной.
Подходит ли блочная подстанция для городской застройки?
Да. Наружная отделка, цвет и фактура поверхностей определяются проектом, поэтому объект вписывается в архитектуру квартала, а компактные габариты упрощают землеотвод.
Кто изготавливает и поставляет подстанцию?
Проектирование, изготовление, поставку и монтаж выполняет ООО «ТрансЭнергоМонтаж» — производитель и поставщик оборудования.
