Цена: по запросу
Назначение

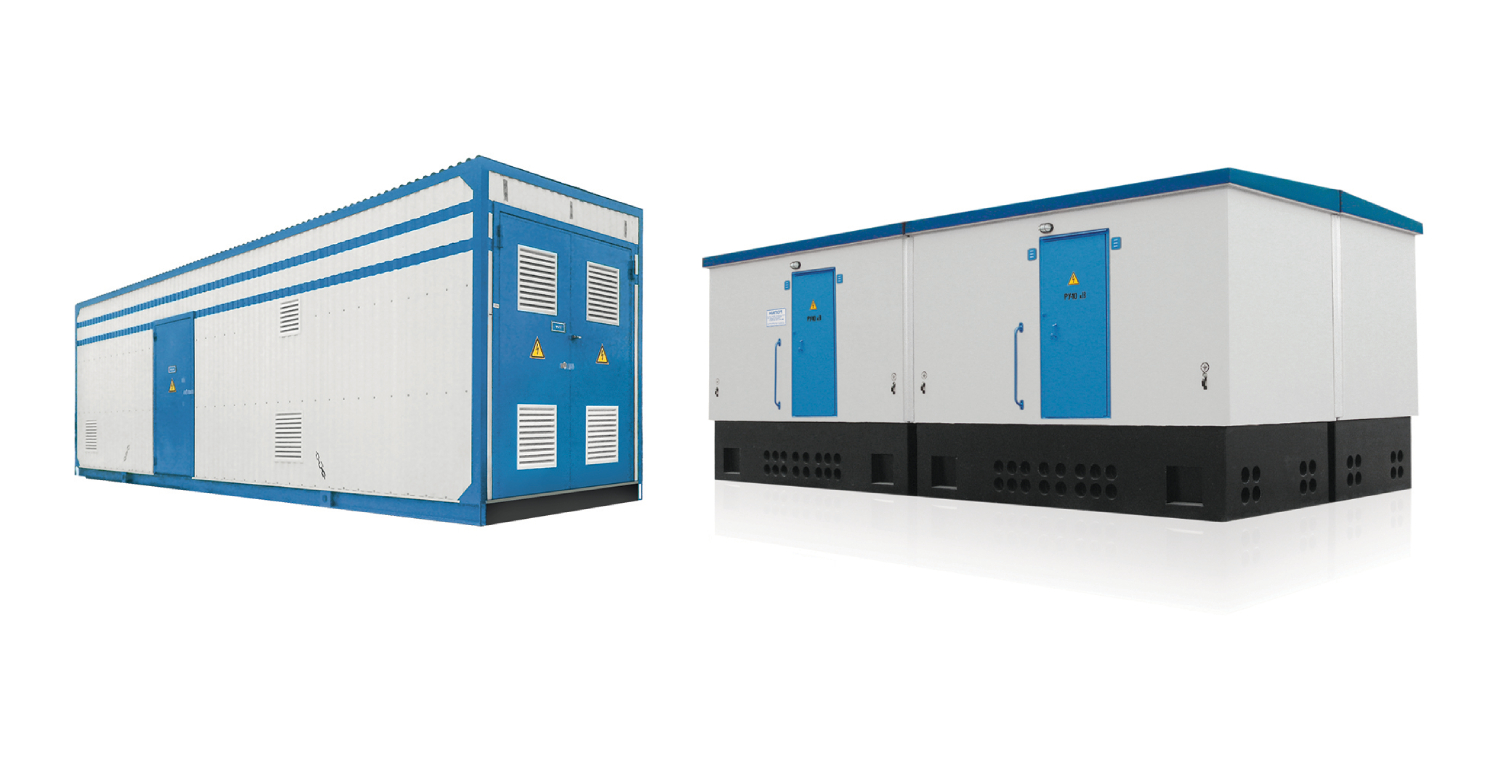

Блочные комплектные распределительные подстанции (БКРП) и блочно-модульные закрытые распределительные устройства (БМЗРУ) напряжением 6 (10)–24 кВ предназначены для приёма и распределения электроэнергии в городских и промышленных сетях.
Блочные комплектные распределительные трансформаторные подстанции (БКРТП) принимают и распределяют электроэнергию напряжением 6 (10, 15, 20) кВ и преобразуют её в 0,4 (0,23; 0,69) кВ для питания собственных нужд подстанций напряжением до 220 кВ.
Модульный принцип построения подстанции
Подстанция строится из укрупнённых модулей — это гибкое и универсальное решение, соответствующее требованиям заказчика:
- полная заводская готовность и полный объём типовых испытаний;
- современное электротехническое оборудование;
- наружная отделка, цвет и фактура бетонных поверхностей определяются конкретным проектом;
- компактность и совместимость с городской архитектурой.
Доставка и монтаж
Модули имеют стандартные транспортировочные габариты, поэтому доставка возможна любым транспортом в любую точку страны. Быстрый монтаж и ввод в эксплуатацию вместе с упрощённой процедурой землеотвода сокращают сроки реализации проекта.
Сокращение временных и финансовых затрат клиента
- снижение затрат на монтажные и пусконаладочные работы на объекте благодаря полной заводской готовности;
- возможность наращивания мощности добавлением дополнительных блоков;
- возможность увеличения мощности распределительной подстанции с сохранением площади застройки — расширение двухтрансформаторной подстанции (2БКРТП) до двухэтажной четырёхтрансформаторной (4БКРТП).
Основные характеристики
| Артикул | - |
|---|---|
| Страна | Россия |
| Ток термической стойкости | 40 кА/3с |
| Ток электродинамической стойкости | 102 кА |
| Номинальное напряжение | до 24 кВ |
| Номинальный ток сборных шин | до 3150 А |
| Мощность силового трансформатора | до 2500 кВА |
Конструкция
- БКРП, БМЗРУ и БКРТП имеют модульную конструкцию; количество и габариты модулей определяются проектом;
- подстанции выполняются в металлических сварных блок-боксах — из окрашенного порошковой краской металла с необходимым слоем утеплителя либо из сэндвич-панелей;
- возможно исполнение в бетонных оболочках любого размера под требования заказчика.
Высокая надёжность и безотказность работы
- при проектировании учитываются требования заказчика по прочности, влагостойкости, морозостойкости, сейсмостойкости и пожаробезопасности оборудования;
- сейсмостойкость и прочность достигаются двойным армированием и применением высокопрочного бетона.
Как проходит изготовление и поставка
Работа начинается с технического задания и схемы присоединения. На их основе разрабатывается проект, комплектуются модули, выполняется сборка и типовые испытания. Затем подстанция отправляется на объект, монтируется и проходит пусконаладку. Такой порядок позволяет вести подготовку производства параллельно со строительными работами на площадке и сокращает общий срок ввода.
Как заказать
Состав подстанции подбирается по схеме присоединения и требованиям сетевой организации. Проектирование, изготовление, поставку и монтаж ведёт ООО «ТрансЭнергоМонтаж» в Симферополе и по России, без посредников.
Частые вопросы
Подстанцию собирают на объекте или привозят готовой?
Основной объём работ выполняется на производстве: модули приходят с установленным оборудованием и проверенными цепями. На объекте их объединяют в единую подстанцию и подключают к сети.
Из чего можно изготовить корпус модуля?
Из окрашенного порошковой краской металла с утеплителем, из сэндвич-панелей либо в бетонной оболочке. Исполнение выбирается под условия площадки и требования проекта.
Выдержит ли подстанция суровый климат?
При проектировании учитываются требования по морозостойкости, влагостойкости, прочности и сейсмостойкости, поэтому конструкция подбирается под конкретный регион эксплуатации.
Можно ли увеличить число трансформаторов позже?
Да, модульная схема позволяет наращивать мощность дополнительными блоками и перейти от двухтрансформаторного исполнения к четырёхтрансформаторному.
