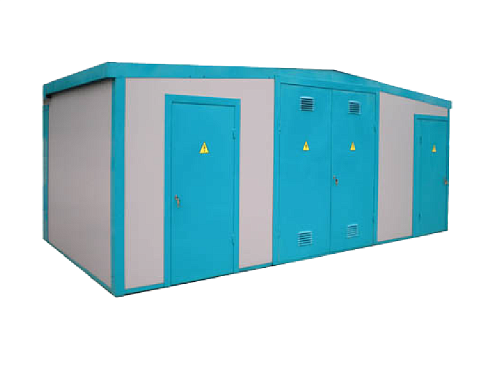

2КТПНУ — Двухтрансформаторная комплектная трансформаторная подстанция наружной установки

2КТПНУ — двухтрансформаторная подстанция наружной установки

2КТПНУ — комплектная трансформаторная подстанция наружной установки в усиленном корпусе, в которой установлены два силовых трансформатора. Сочетание «НУ» означает наружную установку в усиленной оболочке. Подстанция принимает электроэнергию напряжением 6 или 10 кВ и распределяет её на стороне 0,4 кВ. Наличие двух трансформаторов — главное отличие от однотрансформаторных моделей: оно даёт объекту резервирование по питанию.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж».

Зачем подстанции два трансформатора

Каждый трансформатор работает на свою секцию шин низшего напряжения. Между секциями предусмотрено устройство автоматического ввода резерва (АВР): при отключении или повреждении одного трансформатора питание потребителей автоматически переводится на второй. Благодаря этому объект не остаётся без электроэнергии даже при аварии на одном из вводов.

Двухтрансформаторные подстанции выбирают там, где простой недопустим: на производстве, в коммунальной инфраструктуре, на объектах с непрерывным технологическим процессом. Важно помнить о расшифровке мощности: в обозначении «2КТПНУ 630» число 630 означает мощность каждого трансформатора, то есть суммарно это 2 × 630 кВА.

Усиленный корпус наружного исполнения

«НУ» в названии говорит о том, что корпус усилен и рассчитан на работу под открытым небом. Оболочка защищает оборудование от осадков, пыли и постороннего доступа, а отсеки разделены перегородками, чтобы аварийный процесс не распространялся по всей подстанции. Для холодных регионов корпус утепляют панелями «сэндвич» с минераловатным утеплителем; для умеренного климата достаточно металлической оболочки. Утепление бывает трёх степеней — без него, только для РУНН или для всех отсеков.

Состав и компоновка

Конструктивно подстанция включает блоки, каждый со своим оборудованием:

• два отсека силовых трансформаторов — масляных герметичных или сухих;
• РУВН с камерами сборными одностороннего обслуживания серии КСО;
• РУНН на панелях распределительных щитов серии ЩО;
• секции сборных шин, аппараты защиты, цепи освещения и собственных нужд.

Число ячеек и блоков определяется схемой первичных соединений. В зависимости от проекта РУНН выполняется с однорядным или двухрядным расположением ячеек, с шинным мостом или без него.

Область применения

• городские электрические сети и подстанции распределения;
• промышленные предприятия с непрерывным производством;
• объекты нефтегазовой отрасли, где важно резервирование питания;
• коммунальные узлы и крупные общественные объекты.

Полная заводская готовность и блочная транспортировка позволяют вводить подстанцию в работу быстро — её привозят собранной и проверенной.

Монтаж, подключение и обслуживание

Корпус устанавливают на бетонный или кирпичный фундамент, блоки соединяют болтами, силовые трансформаторы подключают кабельными перемычками со стороны высшего и низшего напряжения. Ввод может быть воздушным — через отсек изоляторов на крыше — или кабельным через стену либо основание блока. Внутренний и внешний контуры заземления присоединяют к специально предусмотренным местам.

При обслуживании подстанции периодически осматривают отсеки, проверяют состояние изоляции, контактных соединений и работу АВР. Гарантия на изделие — 3,5 года, срок службы — не менее 30 лет. Изготовление ведётся по ГОСТ 14695-80 и техническим условиям.
