КТПНУ 1000 10(6) — Комплектная трансформаторная подстанция наружной установки на 1000 кВА

КТПНУ 1000 — подстанция наружной установки на 1000 кВА

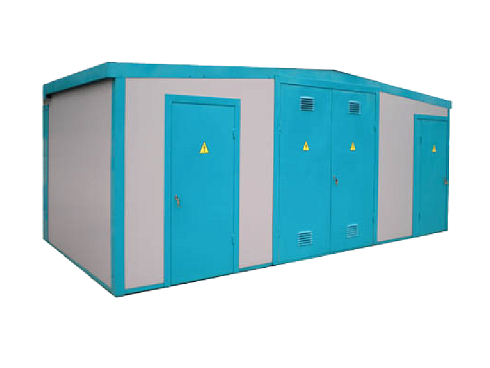

КТПНУ 1000 — однотрансформаторная комплектная подстанция наружной установки с силовым трансформатором мощностью 1000 кВА. Устройство принимает электроэнергию напряжением 6 или 10 кВ промышленной частоты 50 Гц, понижает её до 0,4 кВ и распределяет по отходящим линиям. Мощность 1000 кВА относится к крупным однотрансформаторным решениям и подходит для объектов с серьёзным электропотреблением.

Производит и поставляет подстанцию ООО «ТрансЭнергоМонтаж».

Состав и отсеки

Подстанция выполнена как блочно-модульный агрегат. Внешняя оболочка зависит от климата: для умеренных условий это гнуто-сварной шкаф из листовой стали, для холодных районов — металлоконструкция, обшитая утеплёнными панелями «сэндвич». Внутреннее пространство разделено на отсеки:

• распределительное устройство высшего напряжения (РУВН);
• распределительное устройство низшего напряжения (РУНН);
• отсек силового трансформатора — масляного или сухого;
• отсек сборных шин.

Модули разделены съёмными или стационарными металлическими панелями, что позволяет локализовать аварийный процесс внутри одного отсека и не дать ему распространиться на соседние.

Защиты и блокировки

Для надёжной и безопасной эксплуатации подстанция оснащается механическими и электрическими блокировками, а также комплексом защит:

• от межфазных коротких замыканий;
• от повреждения вспомогательных цепей — освещения, обогрева, принудительной вентиляции;
• от недопустимого повышения рабочего напряжения из-за атмосферных перенапряжений;
• от коротких замыканий и перегрузки на стороне низшего напряжения.

Со стороны низшего напряжения устанавливают вводный рубильник и автоматические выключатели, силовой трансформатор защищает газовая защита. Такая комбинация закрывает основные аварийные сценарии и упрощает эксплуатацию.

Где нужна мощность 1000 кВА

Подстанция рассчитана на объекты, где одного ввода в несколько сотен киловатт уже недостаточно:

• производственные корпуса и участки с несколькими технологическими линиями;
• объекты нефтегазовой и добывающей отрасли;
• крупные логистические и торговые комплексы;
• коммунальные узлы — водозаборы, очистные сооружения, котельные.

Компактный корпус позволяет разместить подстанцию рядом с объектом, без отдельного здания и дополнительных затрат на строительство.

Порядок изготовления и поставки

Компания «ТрансЭнергоМонтаж» изготавливает подстанции по типовым проектам и по индивидуальным данным опросного листа. В услуги входит транспортировка к объекту, монтаж под ключ, пусконаладочные работы, а также гарантийное и постгарантийное обслуживание. Изготовление ведётся по ГОСТ и техническим условиям, гарантия — 3,5 года, срок службы — не менее 30 лет.

Монтаж и пусконаладка

Подстанцию поставляют в высокой степени заводской готовности, поэтому на площадке выполняют только монтажные и пусконаладочные работы. Корпус устанавливают на подготовленный фундамент, блоки соединяют между собой, трансформатор подключают кабельными перемычками, присоединяют контур заземления. Затем проверяют работу блокировок и защит, программируют приборы учёта и подают напряжение. Работы ведут специалисты ООО «ТрансЭнергоМонтаж», они же сопровождают сдачу объекта сетевой организации.
