КТП наружной установки КТПНУ 1250

КТПНУ 1250 — подстанция наружной установки на 1250 кВА

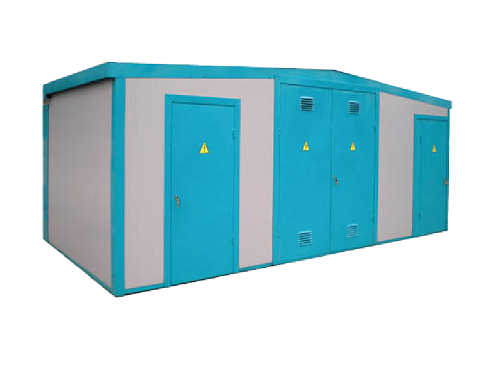

КТПНУ 1250 — однотрансформаторная комплектная подстанция наружной установки в усиленном корпусе с силовым трансформатором мощностью 1250 кВА. Это верхняя ступень ряда однотрансформаторных КТПНУ: такая мощность нужна там, где к одной подстанции подключено много потребителей или сосредоточено энергоёмкое оборудование. Устройство принимает ток напряжением 6 или 10 кВ и распределяет его на стороне 0,4 кВ.

Изготовитель — ООО «ТрансЭнергоМонтаж».

Конструкция и вентиляция

Корпус цельносварной, собран из профилей с настилом — сплошным или просечным. Внутри он разделён на блоки металлическими перегородками, у каждого блока своя дверь с замком. В дверях предусмотрены проёмы с жалюзи: через них аппараты вентилируются и охлаждаются. При необходимости камеру дополняют осевым вытяжным вентилятором. В конструкции есть отверстия для ввода и вывода кабелей, а для масляных трансформаторов — маслоприёмные отверстия, через которые в аварийной ситуации сбрасывается масло.

В модулях заранее выполнена разводка цепей освещения, отопления и вентиляции, поэтому монтаж на объекте проходит быстрее. Ячейки в РУВН и РУНН расположены в один ряд.

Вводы высшего и низшего напряжения

В зависимости от заказа ввод высшего напряжения выполняют воздушным или кабельным. При воздушном варианте на крыше ставится отсек проходных изоляторов с ограничителями перенапряжения, при кабельном линия заводится через стену или пол. Вводы низшего напряжения тоже бывают воздушными и кабельными: для воздушного варианта на крыше устанавливают раму с изоляторами для линии 0,4 кВ.

Силовые трансформаторы применяют как с масляной, так и с сухой изоляцией обмоток. Тип выбирают по проекту, исходя из условий площадки и требований к пожарной безопасности.

Подключение к воздушной линии

Подстанцию можно присоединить к воздушной линии 6 или 10 кВ. Обычно для этого используют трёхполюсный линейный разъединитель — например, типа РЛНД-10 или аналогичный. Разъединитель позволяет безопасно отключить подстанцию от линии для обслуживания и ремонта. Возможность установки внутри отсека силового трансформатора мощностью до 2500 кВА определяется прочностью трансформаторного модуля.

Приёмка и испытания перед отгрузкой

До отправки заказчику подстанцию собирают из модулей, прокладывают межмодульные связи, выполняют маркировку и проводят комплексное тестирование. Дополнительное оснащение выполняется по заказу: электрическое освещение и отопление, естественная или принудительная вентиляция, пожарная сигнализация, система кондиционирования. На объекте подстанцию ставят на фундамент, соединяют блоки, подключают линии и заземление.

Изготовление ведётся по ГОСТ и техническим условиям, гарантия — 3,5 года, срок службы — не менее 30 лет.

Условия эксплуатации и утепление

Подстанция наружной установки рассчитана на высоту над уровнем моря до 1000 метров и на широкий диапазон температур — в утеплённом исполнении от минус 45 до плюс 45 °С. Окружающая среда должна быть взрыво- и пожаробезопасной, без токопроводящей пыли и агрессивных газов. Район по ветру и гололёду — I–IV по ПУЭ. Для холодного климата оболочку делают из панелей «сэндвич» с минераловатным утеплителем, а отсеки дополняют обогревом, освещением и вентиляцией.
