КТПНУ 250 10(6) — Комплектная трансформаторная подстанция наружной установки на 250 кВА

КТПНУ 250 — комплектная подстанция наружной установки на 250 кВА

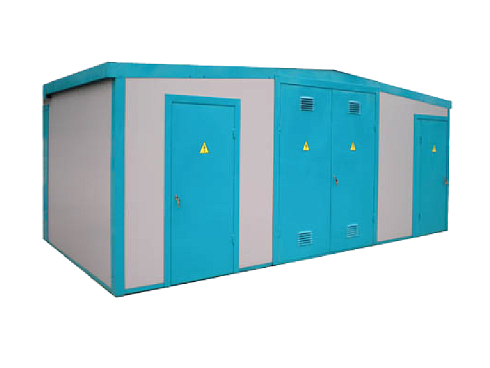

КТПНУ 250 — однотрансформаторная комплектная подстанция наружной установки в усиленном корпусе, рассчитанная на силовой трансформатор мощностью 250 кВА. Она принимает трёхфазный переменный ток напряжением 6 или 10 кВ и отдаёт потребителям 0,4 кВ промышленной частоты 50 Гц. Мощности 250 кВА достаточно для питания небольшого производства, насосной или компрессорной станции, группы коммунальных объектов.

Изготовитель — ООО «ТрансЭнергоМонтаж». Компания выполняет полный цикл: изготовление, поставку, монтаж и сдачу подстанции в эксплуатацию.

Ключевые узлы подстанции

Внутри усиленного корпуса оборудование разделено на функциональные блоки:

• распределительное устройство высшего напряжения с камерами сборными одностороннего обслуживания серии КСО;
• отсек силового трансформатора, куда устанавливается масляный герметичный или сухой аппарат на 250 кВА;
• распределительное устройство низшего напряжения на панелях серии ЩО;
• сборные шины, аппараты защиты, цепи освещения, обогрева и собственных нужд.

Отсеки отделены друг от друга металлическими перегородками, у каждого своя дверь с замком. Проёмы с жалюзи обеспечивают естественную вентиляцию: аппараты внутри не перегреваются даже при полной нагрузке.

Для каких объектов подходит мощность 250 кВА

Это средняя ступень в ряду подстанций наружной установки. Её выбирают, когда нагрузки уже превышают возможности малых подстанций на 25–160 кВА, но прокладывать мощную линию на 400 кВА и выше ещё невыгодно:

• фермерские и подсобные хозяйства, объекты переработки сельхозпродукции;
• небольшие цеха, мастерские, склады и логистические площадки;
• водозаборные узлы, канализационные насосные станции, котельные малой мощности;
• магазины, автозаправочные комплексы и объекты придорожного сервиса.

Тупиковое и проходное исполнение

Подстанцию выпускают в двух типоисполнениях. Тупиковая (индекс «Т») стоит в конце линии и питает только подключённых к ней потребителей. Проходная (индекс «П») дополнительно работает транзитом: электроэнергия проходит через её шины к следующему участку сети. Для объектов, где линия заканчивается, достаточно тупикового варианта, а на магистральных сетях ставят проходную подстанцию.

Вводы выполняют кабельными (индекс «К») или воздушными (индекс «В»). Кабельный ввод удобен в стеснённой городской застройке, воздушный — при подключении к линии электропередачи.

Монтаж и подключение

Подстанция приходит с завода полностью собранной, поэтому на площадке остаётся минимум работ:

1. корпус устанавливают на заранее подготовленный бетонный или кирпичный фундамент;
2. выполняют заземление, соединяя внутренний и внешний контуры;
3. подключают питающую линию к РУВН и отходящие линии к РУНН;
4. проверяют схемы, при необходимости программируют приборы учёта и сдают объект сетевой организации.

Транспортируют подстанцию автомобильным или железнодорожным транспортом — габариты корпуса позволяют обойтись без спецтехники и специальных разрешений на перевозку негабарита.

Обслуживание

Конструкция рассчитана на длительную работу с периодическим обслуживанием. Плановые работы сводятся к визуальному осмотру отсеков, проверке целостности пломб, состояния изоляции и контактных соединений, а также к поверке приборов учёта в установленные межповерочные интервалы. Камеры КСО и панели ЩО имеют одностороннее обслуживание, что упрощает доступ к аппаратам.

Гарантия на подстанцию — 3,5 года, срок службы — не менее 30 лет. Изготовление ведётся по ГОСТ и техническим условиям, корпус можно окрасить в корпоративный цвет заказчика.
