КТПНУ 400 10(6) — Комплектная трансформаторная подстанция наружной установки на 400 кВА

КТПНУ 400 — комплектная подстанция наружной установки на 400 кВА

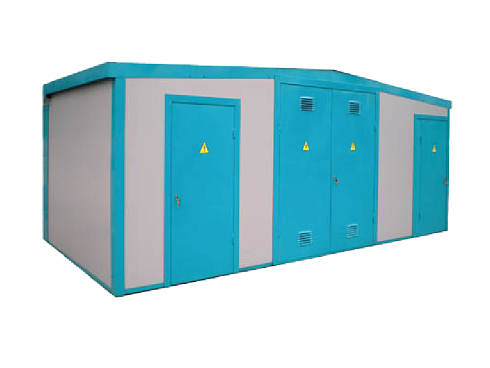

КТПНУ 400 — комплектная трансформаторная подстанция наружной установки в усиленном корпусе с силовым трансформатором мощностью 400 кВА. Она служит для приёма электроэнергии переменного тока частотой 50 Гц напряжением 6 или 10 кВ, её преобразования и распределения по потребителям на стороне 0,4 кВ. Мощность 400 кВА — рабочий вариант для объектов, где нужен запас по нагрузке, но нет смысла в подстанции на 630 кВА.

Производит и поставляет подстанцию ООО «ТрансЭнергоМонтаж».

Блочная конструкция и транспортировка

Подстанция собирается из отдельных транспортных блоков, что упрощает её перевозку и монтаж. Выделяют три основных отсека:

• устройство высшего напряжения — сюда заходит питающая линия 6 или 10 кВ;
• распределительное устройство низшего напряжения — здесь формируются отходящие линии 0,4 кВ;
• отсек силового трансформатора.

Блоки не превышают допустимых для обычной перевозки габаритов: высота около 4 метров, ширина около 2,5 метра. Это значит, что для доставки не нужны спецтехника и разрешение на перевозку негабаритного груза. Подходит бортовой автомобиль или железнодорожный транспорт — открытая платформа либо полувагон.

Область применения мощности 400 кВА

Такое исполнение выбирают для электроснабжения самых разных объектов — от коммунальной инфраструктуры до производственных площадок:

• жилые комплексы и объекты общественного назначения;
• предприятия сельскохозяйственного профиля и объекты хранения;
• строительные площадки, где требуется устойчивое временное питание;
• промышленные цеха и участки с несколькими единицами оборудования.

Компактный корпус ставят прямо на площадке, без строительства отдельного здания с помещением под трансформатор, что ускоряет ввод объекта в работу.

Условия эксплуатации

Прежде чем заказывать подстанцию, стоит проверить, соответствуют ли условия площадки её паспортным требованиям:

• высота над уровнем моря не более 1000 метров;
• окружающая среда взрыво- и пожаробезопасная, без токопроводящей пыли, едких газов и испарений;
• установка на открытом воздухе без постоянной вибрации;
• район по ветру и гололёду — I–IV по ПУЭ.

Не допускается эксплуатация там, где агрессивные пары и газы в опасных концентрациях могут разрушить металлическую обшивку и изоляцию. Температурный диапазон зависит от исполнения корпуса и утепления.

Монтаж на фундамент

Подстанцию устанавливают на заранее подготовленный бетонный или кирпичный фундамент, размеры которого определяются габаритами изделия. Порядок работ такой:

1. устройство фундамента с учётом типа и отметки заложения, которые задаёт площадка;
2. установка и выверка блоков, их соединение между собой болтами;
3. подключение силового трансформатора кабельными перемычками со стороны ВН и НН;
4. присоединение внутреннего и внешнего контуров заземления к предусмотренным для этого местам;
5. проверка схем и пробный пуск.

После сборки блоки обеспечивают полную заводскую готовность — подстанция сразу готова к подаче напряжения.

Кому доверить производство и монтаж

Компания «ТрансЭнергоМонтаж» изготавливает подстанции по ГОСТ 14695-80 и техническим условиям, гарантия на изделие — 3,5 года, срок службы — не менее 30 лет. Один подрядчик отвечает за проектирование, производство, доставку, монтаж и пусконаладку, поэтому ответственность за результат не размывается между исполнителями. Корпус можно выполнить оцинкованным или окрасить в корпоративный цвет заказчика.
