КТПНУ 630 10(6) — Комплектная трансформаторная подстанция наружной установки на 630 кВА

КТПНУ 630 — утеплённая подстанция наружной установки на 630 кВА

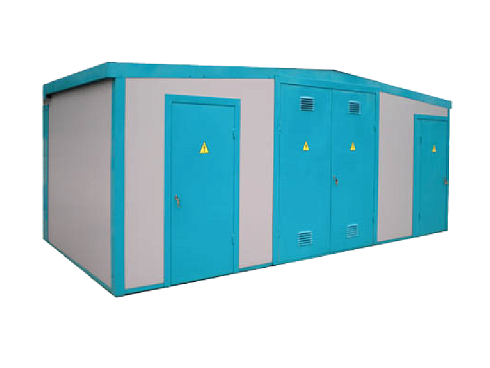

КТПНУ 630 — комплектная трансформаторная подстанция наружной установки в усиленном утеплённом корпусе, рассчитанная на силовой трансформатор мощностью 630 кВА. Изделие работает в сетях 6 или 10 кВ, преобразуя входное напряжение в 0,4 кВ для питания потребителей. Утеплённое исполнение позволяет эксплуатировать подстанцию в суровых климатических условиях, где обычный металлический шкаф не подходит.

Изготовитель — ООО «ТрансЭнергоМонтаж».

Утеплённый корпус и климат

Оболочка собирается из панелей «сэндвич» с минераловатным утеплителем. Такая конструкция одновременно защищает оборудование от осадков и исключает образование «мостиков холода», из-за которых на внутренних поверхностях скапливается конденсат. Для поддержания положительной температуры в отсеках применяют внутренний подогрев с электрическими конвекторами, а саму оболочку выполняют с утеплением по одной из трёх степеней: без утепления, с утеплением только РУНН или с полным утеплением всех отсеков.

Благодаря утеплённому корпусу подстанция нормально работает и при крепких морозах, поэтому её ставят в северных и удалённых районах, куда невыгодно тянуть дополнительную линию или строить капитальное здание.

Состав оборудования

Внутри корпуса оборудование разнесено по функциональным блокам:

• блок высшего напряжения с камерами сборными одностороннего обслуживания серий КСО, которые отличаются габаритами и внутренней комплектацией;
• отсек силового трансформатора на 630 кВА — масляного герметичного или сухого исполнения;
• блок низшего напряжения на панелях распределительных щитов серии ЩО;
• шины, аппараты защиты, цепи освещения, обогрева и собственных нужд.

Схема первичных соединений, число ячеек и трансформаторов определяют количество блоков и итоговые габариты подстанции.

Вводы и схема соединений

Ввод высшего напряжения может быть воздушным или кабельным. При воздушном исполнении на крыше размещают отсек проходных изоляторов с ограничителями перенапряжения; кабельный ввод заводят через стену или основание блока. Вводы низшего напряжения тоже бывают воздушными и кабельными — во втором случае на крыше устанавливают раму с изоляторами для линии 0,4 кВ.

Для подключения к воздушной линии 6 или 10 кВ используют трёхполюсный линейный разъединитель, например типа РЛНД-10 или аналогичный. Силовые трансформаторы применяют как с масляной, так и с сухой изоляцией обмоток — выбор зависит от требований проекта и условий площадки.

Транспортировка блоками

Подстанцию собирают из модулей, поэтому перевозка не требует спецтехники: транспортное средство высотой около 4 метров и шириной 2,5 метра укладывается в обычные дорожные нормы. Доставку выполняют бортовым автомобилем или железнодорожным транспортом — на открытых платформах либо в полувагонах. На площадке блоки соединяют болтами и стыкуют межмодульные связи, после чего подстанция готова к подключению.

Надёжность и срок службы

Изготовление ведётся по ГОСТ 14695-80 и техническим условиям. Гарантия — 3,5 года со дня ввода в эксплуатацию, срок службы — не менее 30 лет. В модулях заранее проложена разводка цепей освещения и обогрева, что ускоряет монтаж на объекте. По заказу подстанцию дополняют принудительной вентиляцией, пожарной сигнализацией и другими системами.
