Цена: по запросу
Характеристики передвижных КТП
| Исполнение | передвижная киосковая (карьерная) |
| Обозначение | ПКТ-ТК, ПКТП-ТВ |
| Схема электрическая (сторона ВН) | тупиковая |
| Метод установки | на салазках (передвижная) |
| Количество трансформаторов | двухтрансформаторная, однотрансформаторная |
| Высоковольтный ввод | кабельный, воздушный |
| Выводы отходящих линий на стороне НН | кабельный, воздушный |
| Исполнение нейтрали трансформатора (сторона НН) | заглушенная, изолированная |
| Мощность силового трансформатора | 25–1000 кВА |
| Номинальное напряжение на стороне ВН | 6 (10) кВ |
| Номинальное напряжение на стороне НН | 0,4 кВ |
Передвижные КТП: назначение

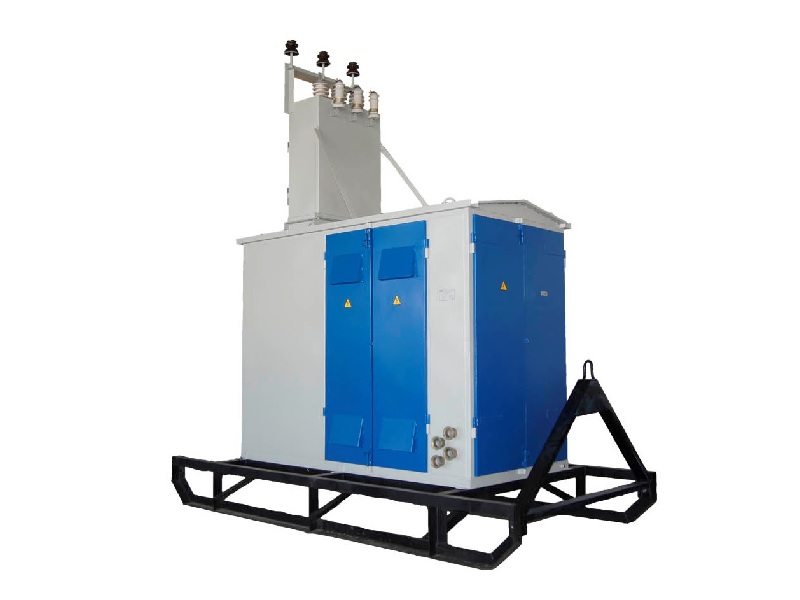

Передвижная киосковая (карьерная) подстанция — это комплектное устройство на салазках, предназначенное для электроснабжения объектов, которые часто меняют положение. Её применяют на карьерах и разрезах, на строительных площадках, буровых и в геологоразведке, то есть там, где стационарная подстанция не окупается или мешает движению техники.
Модельный ряд
Подстанцию выпускают в обозначениях ПКТ-ТК и ПКТП-ТВ. Доступны одно- и двухтрансформаторные исполнения, мощность каждого трансформатора — от 25 до 1000 кВА. Напряжение на входе — 6 или 10 кВ, на выходе — 0,4 кВ. Конкретное сочетание мощности, числа трансформаторов и схемы подбирают по нагрузке объекта.
Схема электрическая на стороне ВН — тупиковая: питание подходит по одной линии и не транзитирует на следующие подстанции. Это типично для временного электроснабжения и объектов на ответвлении.
Ввод и вывод
Высоковольтный ввод выполняют кабельным или воздушным, отходящие линии на стороне низшего напряжения выводят также кабелем или по воздуху. Нейтраль трансформатора со стороны 0,4 кВ бывает глухозаземлённой или изолированной — исполнение выбирают по схеме заземления сети потребителя.
Установка и перемещение
Метод установки — на салазках: корпус с оборудованием перемещают волоком или на поддоне, без разборки. Площадка должна быть ровной и выдерживать массу подстанции с трансформатором; точные требования к основанию задаёт проект. При перебазировании подстанцию отключают, снимают кабельные присоединения и перевозят целиком.
Утепление и обогрев
Исполнение по утеплению может быть без утепления, с утеплением РУНН или полностью утеплённым, с обогревом. Для карьеров и северных объектов чаще берут утеплённый корпус, чтобы аппаратура работала при отрицательных температурах.
Как заказать передвижную КТП
Для расчёта нужны мощность трансформатора, напряжения и схема вводов, число отходящих линий и требования к утеплению. Производитель и поставщик — ООО «ТрансЭнергоМонтаж» (https://trans-em.ru/).
Комплектация передвижной КТП
Внутри корпуса размещают ввод высокого напряжения, силовой трансформатор и низковольтное распределительное устройство с аппаратами защиты и учётом. Число отходящих линий, тип коммутационной аппаратуры и наличие уличного освещения задают при заказе.
- устройство ввода со стороны ВН с защитой;
- силовой трансформатор мощностью от 25 до 1000 кВА;
- низковольтное устройство с автоматическими выключателями;
- приборы учёта электроэнергии.
Изготовление — по ГОСТ и техническим условиям производителя; комплектация зависит от объекта и схемы питания.
Частые вопросы
Чем карьерная КТП отличается от обычной передвижной?
Карьерное исполнение рассчитано на тяжёлые условия: перемещение по забою, пыль, неровные площадки. Конструкция основания и защита оборудования усилены под эти нагрузки.
Что означает обозначение ПКТП-ТВ?
В обозначении зашифрованы тип подстанции и схема: передвижная комплектная трансформаторная подстанция тупиковая с воздушным вводом. Точную схему и комплектацию уточняют при заказе.
Какой трансформатор можно поставить внутрь?
Используют маслонаполненные герметичные серии ТМ, ТМГ или сухие серии ТС, ТСЛ. Тип выбирают по условиям площадки и требованиям пожарной безопасности.
Можно ли передвижную КТП поставить стационарно?
Да, на ровной площадке подстанция может работать длительное время без перемещения. Салазки при этом остаются элементом основания.
