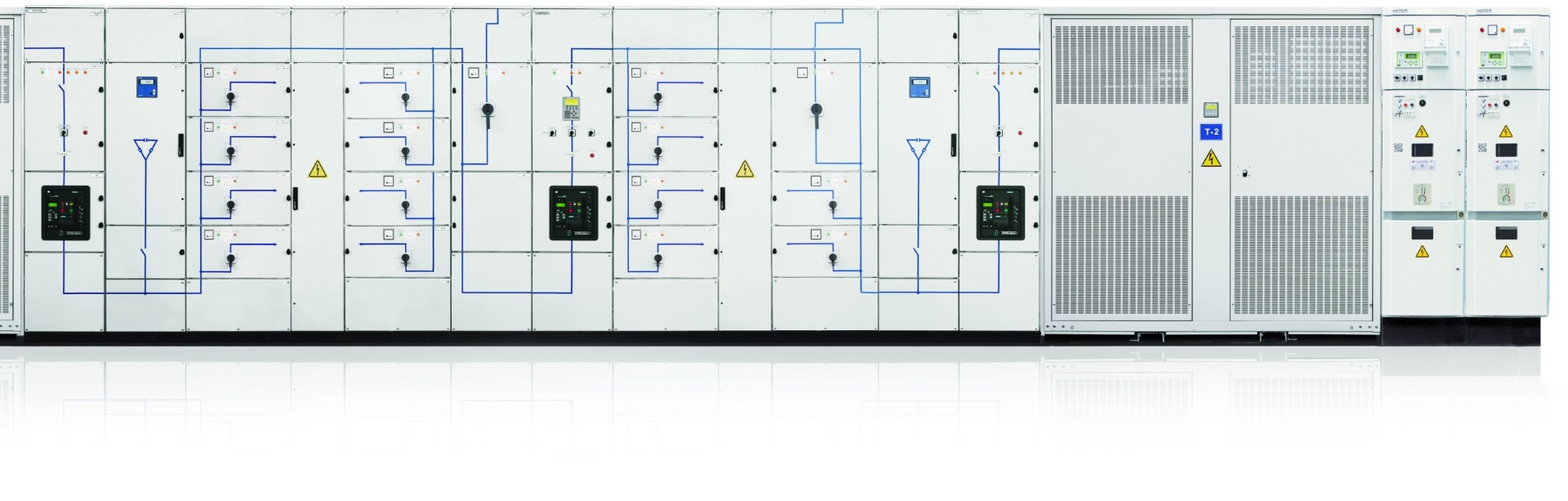

КТП внутренней установки

Технические характеристики КТП внутренней установки

Назначение

Комплектные трансформаторные подстанции (КТП) внутренней установки предназначены для приёма и преобразования электрической энергии среднего напряжения 6 (10, 15, 20) кВ в электрическую энергию низкого напряжения 0,4 (0,23; 0,69) кВ и распределения энергии трёхфазного переменного тока частотой 50 (60) Гц по потребителям. Подстанцию размещают внутри здания, поэтому корпус не рассчитывают на наружные осадки.

Исполнение

Подстанции внутренней установки свободно конфигурируют по техническим заданиям заказчика. Это значит, что состав камер высокого напряжения, шкафов низкого напряжения и тип трансформатора собирают под конкретную схему и помещение, а не берут из единственного типового набора.

Комплектация на стороне ВН

• ячейки КРУ с комбинированной изоляцией на токи до 3150 А;
• ячейки КСО с воздушной изоляцией на токи до 1000 А;
• комплектные распределительные устройства российских и зарубежных производителей.

Комплектация на стороне НН

• свободно конфигурируемое низковольтное комплектное устройство на токи до 6300 А;
• низковольтное комплектное устройство SIVACON S8 на токи до 7000 А.

Силовые трансформаторы применяют маслонаполненные герметичные или с сухой изоляцией. Для компенсации реактивной мощности в составе подстанции предусматривают установки с автоматическим регулированием до 1000 квар.

Особенности низковольтных комплектных устройств

• гибкие и универсальные НКУ, которые адаптируют под требования и тенденции заказчика;
• защита капиталовложений: устройства легко расширяют и оставляют открытыми для модернизации;
• безопасность обслуживающего персонала и минимум технического обслуживания;
• бесперебойное электроснабжение и высокая надёжность на весь срок службы.

Особенности распределительных устройств высокого напряжения

• оптимальные габариты отсеков позволяют применять комплектующие разных производителей;
• удобный монтаж, эксплуатация и обслуживание сокращают время работ;
• интерактивная однолинейная схема главных цепей и визуальный контроль положения ножей заземлителя упрощают контроль состояния;
• технические решения повышают безопасность персонала и надёжность на длительный срок.

Монтаж и размещение

Подстанцию монтируют в подготовленном помещении, кабельные и шинные соединения выполняют на месте. Внутренняя установка защищает оборудование от погоды и упрощает обслуживание. Требования к помещению, вентиляции и проходам задаёт проект.

Заказ подстанции

Для подбора нужны мощность трансформатора, напряжения сторон, состав РУВН и НКУ, а также данные помещения. Производитель и поставщик — ООО «ТрансЭнергоМонтаж» (https://trans-em.ru/).

Изготовление и поставка

Оборудование изготавливают по ГОСТ и техническим условиям производителя. Поставку ведут комплектом с распределительными устройствами и силовым трансформатором; окончательную сборку на месте выполняют по проекту помещения.
