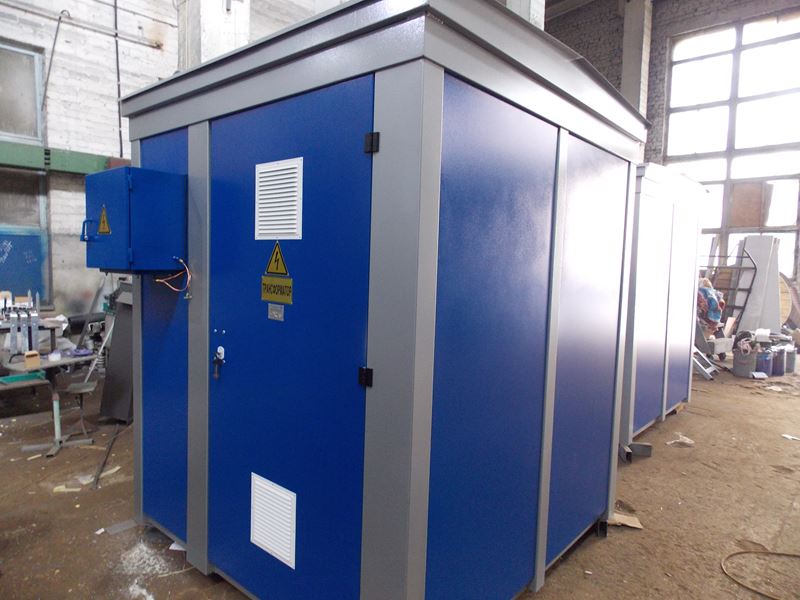

КТП ТВВ — комплектные тупиковые подстанции

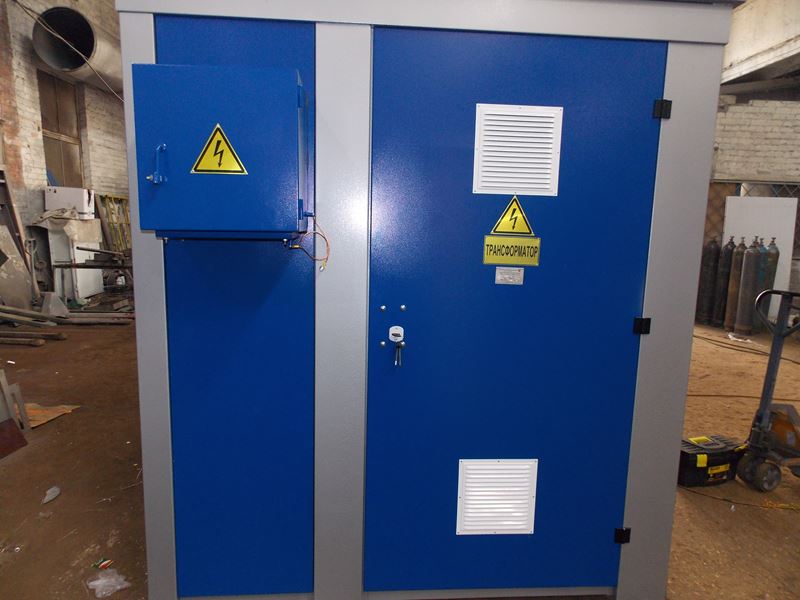

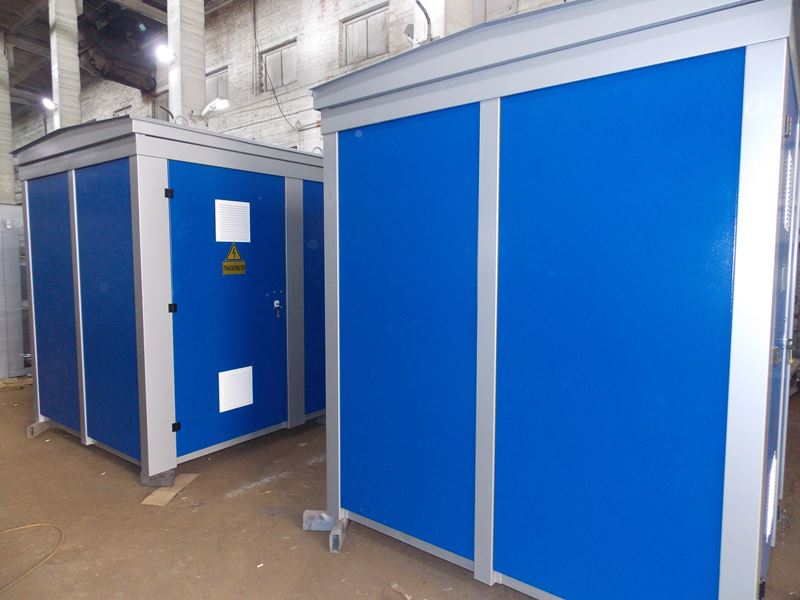

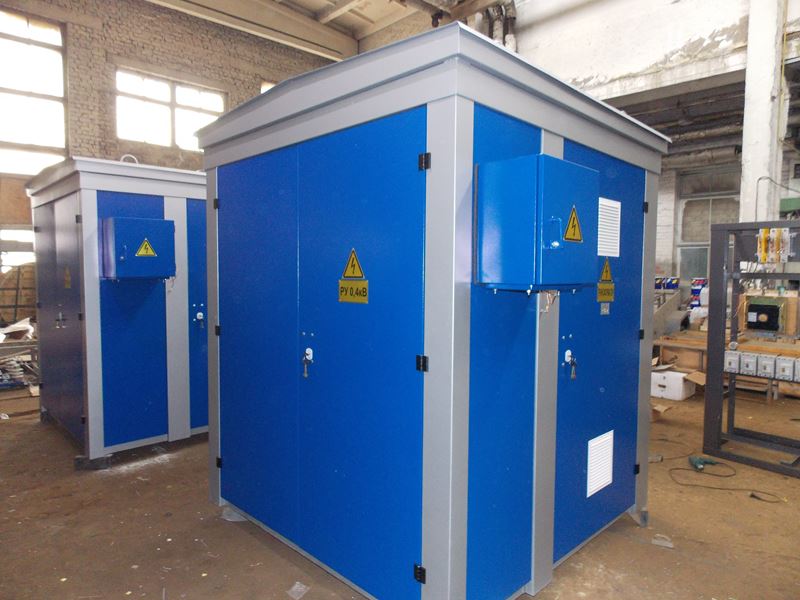

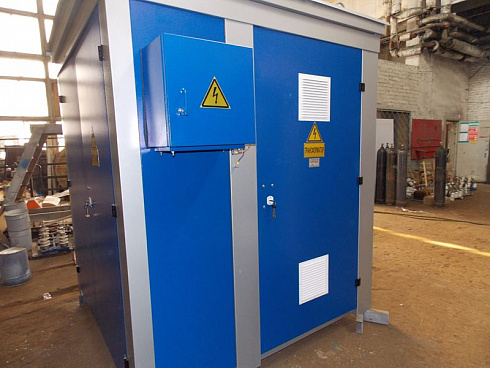

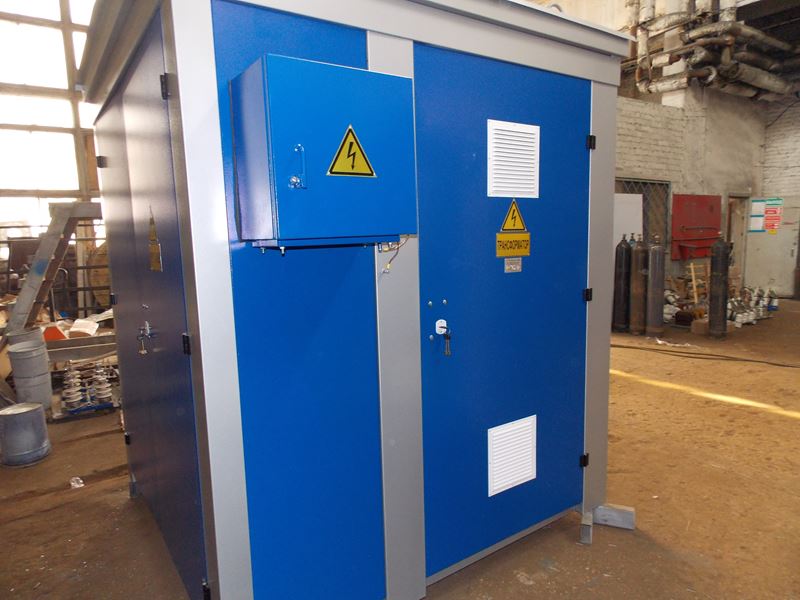

КТП ТВВ — комплектная трансформаторная подстанция тупикового типа с воздушным вводом. Питание подходит по одной линии, подстанция принимает 6 или 10 кВ, понижает напряжение до 0,4 кВ и распределяет его по потребителям. Выпускается в исполнениях с вводом и выводом «воздух/кабель» и «воздух/воздух», мощностью от 63 до 2500 кВА.
Модельный ряд и стоимость
| Наименование продукции | Цена от с НДС |
|---|---|
| Комплектные тупиковые воздух/кабель | |
| КТП ТВ-63/10(6) | 85 000 руб. |
| КТП ТВ-100/10(6) | 87 000 руб. |
| КТП ТВ-160/10(6) | 87 000 руб. |
| КТП ТВ-250/10(6) | 90 000 руб. |
| КТП ТВ-400/10(6) | 91 000 руб. |
| КТП ТВ-630/10(6) | 92 000 руб. |
| КТП ТВ-1000/10(6) | 97 000 руб. |
| КТП ТВ-1600/10(6) | 102 000 руб. |
| КТП ТВ-2500/10(6) | 112 000 руб. |
| Комплектные тупиковые воздух/воздух | |
| КТП ТВ-63/10(6) | 90 000 руб. |
| КТП ТВ-100/10(6) | 92 000 руб. |
| КТП ТВ-160/10(6) | 92 000 руб. |
| КТП ТВ-250/10(6) | 95 000 руб. |
| КТП ТВ-400/10(6) | 96 000 руб. |
| КТП ТВ-630/10(6) | 97 000 руб. |
| КТП ТВ-1000/10(6) | 102 000 руб. |
| КТП ТВ-1600/10(6) | 107 000 руб. |
| КТП ТВ-2500/10(6) | 117 000 руб. |
Цены указаны как ориентир и зависят от комплектации, типа трансформатора и требований к корпусу. Точную стоимость рассчитывают по опросному листу.
Исполнения ввода и вывода
Подстанция выпускается в двух вариантах по способу подвода и вывода линий:
- воздух/кабель — высокое напряжение подходит по воздушной линии, отходящие линии на стороне 0,4 кВ выводят кабелем;
- воздух/воздух — и ввод, и вывод выполнены воздушными.
Тип ввода выбирают по тому, как к объекту подходит питающая линия, а вывод — по способу подключения потребителей.
Где применяют КТП ТВВ
- городские электрические сети — питание отдельных объектов и групп потребителей;
- промышленные предприятия — электроснабжение цехов и участков;
- объекты нефтегазовой отрасли, удалённые от основной сети;
- объекты на ответвлении от воздушной линии, где не нужен транзит.
Что входит в комплект

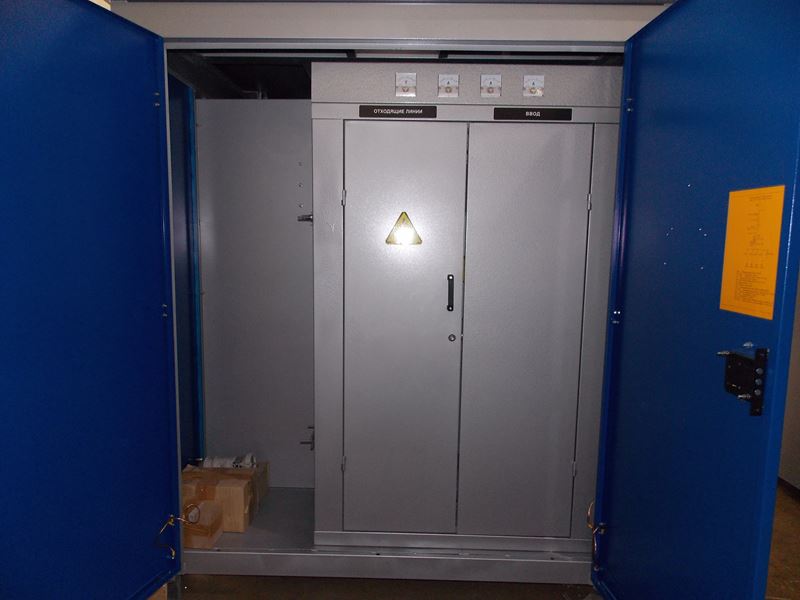

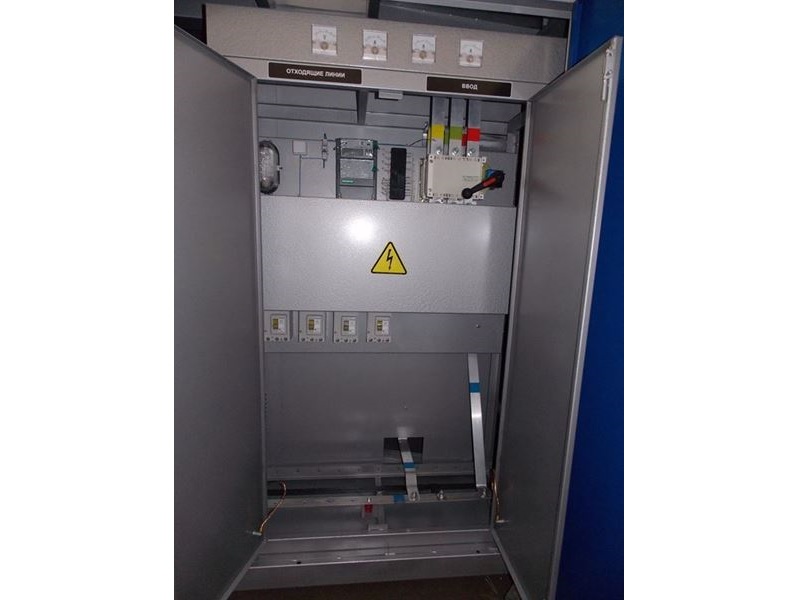

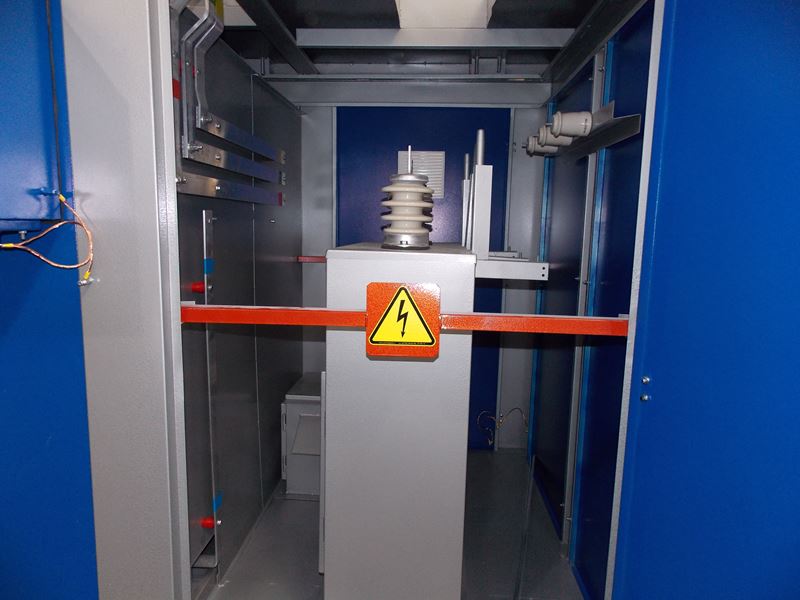

В составе подстанции — ввод высокого напряжения, силовой трансформатор и распределительное устройство низкого напряжения с аппаратами защиты и учётом. Распределительные устройства собирают на аппаратах собственного производства. Комплектацию подбирают по проекту: число и токи отходящих линий, необходимость уличного освещения, требования к утеплению.
Условия работы и утепление
Исполнение по утеплению кодируют цифрой: 1 — без утепления, 2 — утеплённое РУНН, 3 — полностью утеплённая. Для холодных регионов берут утеплённый корпус с обогревом, для умеренных условий достаточно исполнения без утепления.
Как заказать КТП ТВВ
Для расчёта нужны мощность трансформатора, напряжения, тип ввода и вывода, число отходящих линий и требования к утеплению. Производитель и поставщик — ООО «ТрансЭнергоМонтаж» (https://trans-em.ru/).
Частые вопросы
Что означает «ТВВ» в названии подстанции?
Аббревиатура обозначает тупиковую комплектную трансформаторную подстанцию с воздушным вводом. Вторая «В» отражает исполнение ввода и вывода по воздуху — уточняйте схему при заказе.
Чем отличаются исполнения воздух/кабель и воздух/воздух?
В первом случае кабелем выводят отходящие линии, ввод воздушный; во втором и ввод, и вывод выполнены воздушными. Выбор зависит от того, как подходит питание и как подключают потребителей.
От чего зависит цена подстанции?
От мощности трансформатора, типа ввода и вывода, состава распределительных устройств и требований к корпусу. Приведённые цены — ориентир «от», итог считают по опросному листу.
Какую мощность выбрать?
Мощность подбирают по суммарной нагрузке потребителей. Ряд начинается с 63 кВА и доходит до 2500 кВА; точное значение берут из проекта присоединения.
