КТП утеплённая: конструкция и назначение

КТПУ — комплектная трансформаторная подстанция в утеплённом корпусе, предназначенная для электроснабжения объектов в холодном климате. Металлокаркас обшит панелями «сэндвич» с наполнителем, внутри предусмотрен обогрев, поэтому аппаратура работает устойчиво при отрицательных температурах. Подстанция питает производственные объекты добывающей отрасли, а также жилые и коммунальные нагрузки городов и предприятий.

Корпус и его отсеки

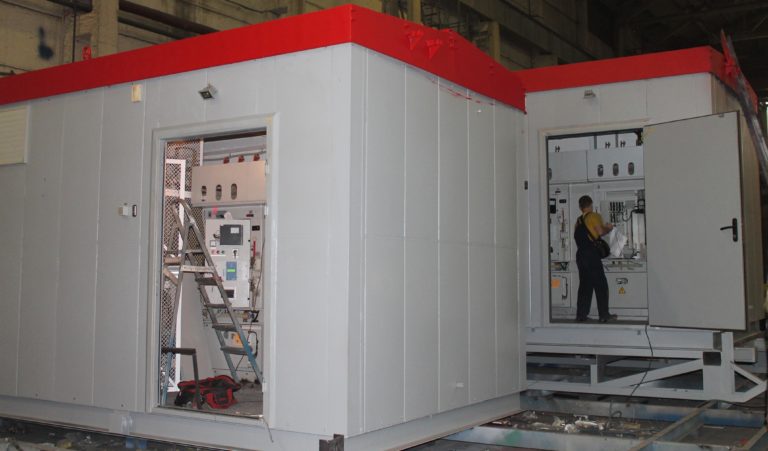

Корпус КТПУ — прочная металлоконструкция, покрытая «сэндвич»-панелями. Внутреннее пространство разделено на отсеки:

• трансформаторный — трансформатор устанавливают любого вида исполнения, включая ТСЗ, ТМ, ТМЗ, ТМГ;
• РУВН — высоковольтные аппараты коммутации и защиты: выключатели нагрузки ВНА, ВНР и предохранители ПКТ, а также высоковольтная ячейка КСО собственного производства;
• РУНН — автоматические выключатели ВА, рубильники РПС и панели типа ЩО-70 или ВРУ производства компании.

Разделение на отсеки упрощает обслуживание и локализует нагрев: каждый узел обслуживают отдельно.

Утепление и обогрев

Стены, двери и потолок распределительных блоков, а также устройств РУВН и РУНН обшивают панелями «сэндвич» с наполнителем, пол утепляют аналогично. Толщина стен — 50 мм, «сэндвич»-панели имеют первый класс огнестойкости по СНиП. Обогрев поддерживает внутри подстанции температуру в нужном диапазоне, который задаёт заказчик. Так создаются стабильные условия работы электроаппаратуры независимо от погоды снаружи.

Учёт электроэнергии

КТПУ служит для учёта активной и, по заказу, реактивной электроэнергии с помощью счётчиков и трансформаторов тока. Точки учёта размещают в отсеках РУНН. Показатели используются для расчётов с потребителями и контроля нагрузки.

Материалы и антикоррозийная защита

Рамы изготовляют из конструкционной стали и покрывают антикоррозийным составом, наружные элементы — из листовой стали с алюмоцинковым покрытием и порошковой эмалью. Вентиляцию выполняют через сквозные отверстия в коридоре обслуживания либо через вентиляционный канал в двойной крыше.

Расширение и дополнительное оборудование

Комплектация КТПУ близка к киосковой подстанции. При необходимости в корпус дополнительно устанавливают аппаратуру АВР, сигнализации и другие устройства. Подстанция быстро монтируется и вводится в эксплуатацию, а её конструкция соответствует нормам по прочности и габаритам.

Заказ КТПУ

Для расчёта нужны мощность трансформатора, напряжения и схема, состав РУВН и РУНН, требования к обогреву и дополнительным устройствам. Производитель и поставщик — ООО «ТрансЭнергоМонтаж» (https://trans-em.ru/).

Вентиляция и подвод кабеля

Вентиляцию корпуса выполняют сквозь отверстия в коридоре обслуживания либо через канал в двойной крыше. Это отводит тепло от трансформатора и аппаратов, а зимой не даёт скапливаться влаге. Кабели к подстанции подводят снизу, через основание, поэтому кабельные каналы закладывают на стадии монтажа площадки.

Обслуживание ведут через двери отсеков; для ревизии трансформатора и аппаратов предусмотрены проходы внутри корпуса. Периодичность осмотров устанавливает эксплуатирующая организация с учётом климата и нагрузки.
