КТП утеплённые: что это за исполнение

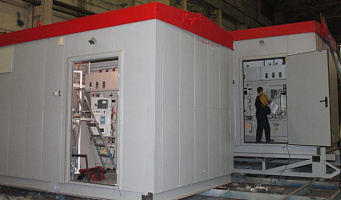

Утеплённая комплектная трансформаторная подстанция (КТП-У) — это подстанция наружной установки в корпусе из панелей «сэндвич» с минераловатным утеплителем. Внутри поддерживается температура, достаточная для работы аппаратуры при отрицательных значениях снаружи, поэтому такие подстанции ставят в холодных и северных регионах.
Три исполнения по виду утепления
Степень утепления кодируется в обозначении подстанции одной цифрой:
- 1 — без утепления; корпус без обогрева, для тёплых регионов и умеренных условий;
- 2 — утеплено РУНН; утепляют распределительное устройство низкого напряжения, где стоит основная аппаратура;
- 3 — полностью утеплена; утеплены все отсеки, корпус рассчитан на холодный климат и обогрев.
Выбор исполнения зависит от минимальной температуры площадки и требований к работе оборудования зимой. Подстанция наружной установки, поэтому утепление влияет и на потери тепла, и на работу автоматики.
Из чего собирают утеплённый корпус
Основу составляет металлокаркас, обшитый панелями «сэндвич» с наполнителем-утеплителем. Стены, двери и потолок выполняют из этих панелей, пол утепляют аналогично. В корпусе предусматривают вентиляцию — через коридор обслуживания или вентиляционный канал, а для отвода тепла и влаги используют обогрев отсеков.
Отсеки внутри подстанции
- трансформаторный — для силового трансформатора масляного или сухого типа;
- РУВН — высоковольтные аппараты коммутации и защиты;
- РУНН — низковольтные аппараты, панели учёта и распределения.
Компоновка может быть одно- и двухтрансформаторной. Точный состав отсеков и аппаратов определяет проект присоединения.
Где применяют утеплённые КТП
- объекты добывающей и перерабатывающей промышленности в северных регионах;
- городские электрические сети холодных областей;
- коммунальные и жилые нагрузки, котельные и насосные;
- объекты нефтегазовой отрасли и удалённые промыслы.
Мощности и условия эксплуатации
Утеплённые блочно-модульные подстанции выпускают мощностью до 3150 кВА, одно- и двухтрансформаторные, наружной установки. Напряжение на стороне ВН — 6 или 10 кВ, на стороне НН — 0,4 кВ. Климатическое исполнение по ГОСТ и конкретный температурный диапазон задают при заказе. Масса и габариты зависят от мощности, числа трансформаторов и числа блок-контейнеров.
Изготовление
Подстанции изготавливают по ГОСТ 14695-80 и ТУ производителя. Гарантия — 3,5 года со дня ввода в эксплуатацию, срок службы — не менее 30 лет. Производитель и поставщик — ООО «ТрансЭнергоМонтаж» (https://trans-em.ru/), полный цикл работ.
Комплектация утеплённой подстанции
В состав входят ввод высокого напряжения, силовой трансформатор и распределительное устройство низкого напряжения. Отдельно предусматривают обогрев отсеков, вентиляцию и приборы учёта. Число отходящих линий и тип аппаратов задаёт проект.
- высоковольтные аппараты коммутации и защиты;
- силовой трансформатор масляный герметичный или сухой;
- низковольтные аппараты распределения и защиты;
- система обогрева и вентиляции корпуса.
Частые вопросы
Какое утепление выбрать для северного объекта?
Ориентируются на минимальную температуру площадки. Для холодного климата обычно берут полностью утеплённое исполнение с обогревом; утепление только РУНН подходит для умеренных условий.
Чем утеплённая КТП отличается от обычной киосковой?
Утеплённая собрана из «сэндвич»-панелей с утеплителем и обогревом отсеков, обычная киосковая — из металла без теплоизоляции. Поэтому утеплённую ставят там, где температура опускается ниже допустимой для аппаратуры.
Зачем утеплённой подстанции вентиляция?
Вентиляция отводит тепло от работающего оборудования и влагу. Без неё летом или при полной нагрузке температура внутри отсеков выходит за допустимые пределы.
Можно ли собрать подстанцию из нескольких блоков?
Да, утеплённые КТП бывают блочно-модульными и состоят из отдельных блока-контейнеров. Это упрощает перевозку и позволяет при необходимости демонтировать и перевезти подстанцию на новый объект.
