Внутрицеховая КТП: назначение и конструкция
Внутрицеховая комплектная трансформаторная подстанция мощностью 250…2500 кВА предназначена для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10 кВ, преобразования её в 0,4 кВ и распределения по потребителям. Внутри цеха такую подстанцию ставят ближе к нагрузке, чтобы уменьшить длину кабелей 0,4 кВ.
Устройство ввода высокого напряжения (УВН)
УВН изготавливают в нескольких исполнениях, выбор зависит от схемы питания и требований к коммутации.
- Шкаф «глухого ввода» — высоковольтные кабели присоединяются напрямую к выводам силового трансформатора. В дне шкафа есть отверстие для кабелей сечением до 3×150 мм², кабели закрепляют внутри скобами, применимыми для всех сечений.
- Шкаф с выключателем нагрузки и предохранителями ПКТ (или без предохранителей) — кабели питания подключают к неподвижным контактам выключателя нагрузки через индивидуальные шинные накладки.
- Шкаф с вакуумным выключателем — для схем, где нужны коммутация и защита без замены плавких вставок.
Распределительное устройство низкого напряжения (РУНН)

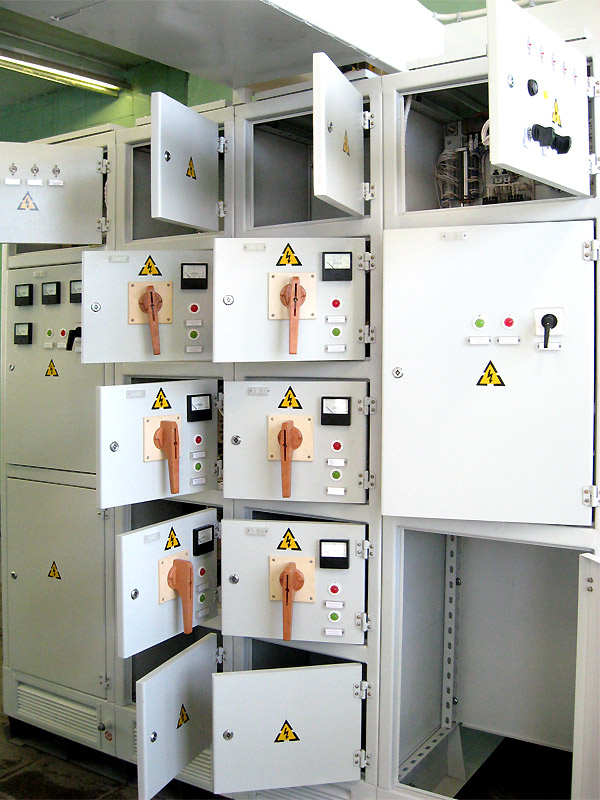

Шкафы РУНН — сварной металлический каркас, закрытый с боков и сверху съёмными панелями. Оперативное обслуживание ведут с фасада, доступ к ошиновке и кабельным присоединениям — с задней стороны. Для удобства монтажа и обслуживания предусмотрены двери, запираемые на замки.
Автоматические выключатели в РУНН устанавливают так: на вводе и секционировании — выкатного исполнения, на отходящих линиях — стационарного или выкатного.
Для учёта электроэнергии ставят счётчики активной, а по заказу и реактивной энергии. Их размещают либо в шкафу учёта, либо в приборном отсеке шкафа ШНВ — в зависимости от компоновки КТП.
Секционирование в двухтрансформаторных КТП
В двухтрансформаторных подстанциях предусмотрено секционирование. При исчезновении напряжения на вводе или на одной из фаз (несимметричный режим) схема отключает вводной выключатель НН и включает секционный, а при восстановлении параметров автоматически возвращается в исходное состояние. Переключение происходит и тогда, когда вводной выключатель отключается встроенными защитами или из-за ошибочной работы автоматики.
Виды защит
На стороне ВН:
- с выключателями нагрузки — от междуфазных КЗ высоковольтными предохранителями и от неполнофазного режима при перегорании предохранителя;
- с вакуумным выключателем — от нештатных режимов, предусмотренных блоком управления выключателем.
На стороне НН:
- от однофазных коротких замыканий в РУНН с действием на отключение вводного выключателя;
- отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения на вводе;
- защита цепей управления и сигнализации автоматическими выключателями;
- от перегрузки с действием на сигнал;
- от несимметричного режима с действием на отключение вводного выключателя.
Размещение и обслуживание
Подстанцию размещают на подготовленной площадке внутри цеха. Односторонний доступ к РУНН с фасада экономит место у стены, а съёмные панели и задний доступ к ошиновке упрощают ревизию. Периодичность осмотров и объём работ задаёт эксплуатирующая организация по действующим инструкциям.
Заказ внутрицеховой подстанции
Для подбора нужны мощность, напряжения, исполнение ввода ВН, состав РУНН и требования к учёту. Производитель и поставщик — ООО «ТрансЭнергоМонтаж» (https://trans-em.ru/).
Частые вопросы
Когда применяют глухой ввод высокого напряжения?
Глухой ввод берут там, где трансформатор не нужно часто отключать, а коммутацию обеспечивает аппарат выше по схеме. Он проще и дешевле, но не позволяет оперативно отключать трансформатор на самой подстанции.
Зачем в РУНН выкатные выключатели на вводе?
Выкатное исполнение даёт видимый разрыв и позволяет быстро вывести аппарат в ремонт, не трогая остальную схему. На отходящих линиях применяют и стационарные, и выкатные — по проекту.
Где размещают счётчик электроэнергии?
Счётчики активной и реактивной энергии ставят либо в отдельном шкафу учёта, либо в приборном отсеке шкафа ШНВ. Конкретное место зависит от компоновки подстанции.
Что даёт секционирование в двухтрансформаторной КТП?
При потере питания на одном вводе секционный аппарат подхватывает нагрузку с другого, и потребители цеха продолжают работать. Возврат схемы в исходное состояние происходит автоматически.
