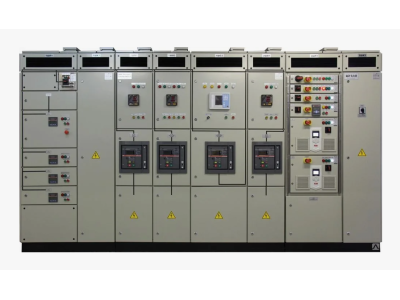

Низковольтные комплектные устройства (НКУ) 01

Что называют НКУ

НКУ — это низковольтные комплектные устройства, то есть шкафы и щиты заводского изготовления для распределения электроэнергии и управления электроустановками на напряжение до 0,69 кВ. Внутри корпуса размещены аппаратура коммутации и защиты, приборы измерения и учёта, ошиновка и клеммные соединения. Устройство приходит на объект собранным и проверенным, что отличает его от щита, который собирают на месте монтажа. Именно заводская сборка задаёт единое качество контактов, маркировки и схемных решений.

Какие бывают НКУ по назначению

• распределительные устройства низкого напряжения, которые устанавливают в комплектных трансформаторных подстанциях;
• главные распределительные щиты объекта и вспомогательные щиты;
• щиты автоматического ввода резерва, переключающие питание между вводами;
• агрегатные щиты и станции управления электроустановками;
• щиты собственных нужд электростанций.

Несмотря на разное назначение, все они строятся по общим принципам: единый корпус, аппаратура коммутации, защита и учёт.

Из чего собирается щит

Компоновка определяется проектом и схемой объекта. В общем случае в состав входят корпус, автоматические выключатели вводов, секционирования и отходящих линий, аппаратура защиты и сигнализации, измерительные приборы и счётчики, а также шины, кабельные присоединения и клеммные зажимы. Аппараты могут быть стационарными или выкатными — выбор зависит от того, как предполагается обслуживать сеть.

Где применяются низковольтные устройства

• энергетика — распределение нагрузки между потребителями и питание собственных нужд;
• промышленные предприятия с собственной трансформаторной подстанцией;
• инфраструктурные объекты — насосные, котельные, очистные сооружения;
• жилые, торговые и логистические комплексы;
• электростанции — секции собственных нужд.

Из каких данных исходят при подборе

Для проектирования щита нужны однолинейная схема, номинальные токи аппаратов, число и тип отходящих линий, требования к учёту электроэнергии и условия размещения. По ним определяется компоновка, набор аппаратуры и исполнение корпуса. Типового комплекта не существует — каждое устройство собирается под конкретный объект и его режимы работы.

Разновидности по конструкции

Корпуса выполняют в нескольких исполнениях. Одностороннее обслуживание удобно, когда щит примыкает к стене, двустороннее — когда нужен доступ к ошиновке сзади. Возможны секционные сборки из нескольких шкафов, соединённых в один ряд, и отдельно стоящие устройства. Исполнение выбирается по размещению на объекте и требуемой степени защиты от пыли и влаги. Отдельные шкафы объединяют в секционный ряд на общей раме, что упрощает монтаж и последующее расширение.

Обслуживание

Комплектные устройства рассчитаны на обслуживание с фасада: аппараты и приборы доступны после открытия дверец, а ошиновка и кабельные присоединения — с задней стороны шкафа. Плановые работы сводятся к осмотру, протяжке контактных соединений и проверке аппаратов защиты. Благодаря заводской сборке замена любого аппарата выполняется по схеме, без поиска «самодельных» соединений. Все аппараты промаркированы, а документация передаётся заказчику вместе с устройством, что облегчает дальнейшую эксплуатацию.
