Цена: по запросу

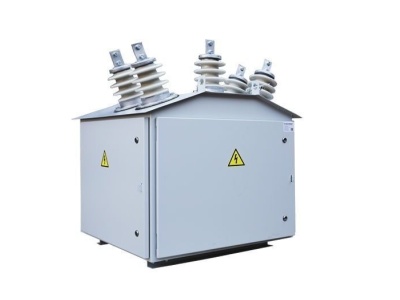

ПКУ — пункт коммерческого учёта электроэнергии
Пункт коммерческого учёта, или ПКУ, — это комплектное устройство для измерения электроэнергии на границе балансовой принадлежности. Его показания принимает расчётная организация, поэтому узел должен быть точным, защищённым от вмешательства и подготовленным к работе в системе учёта. ООО «ТрансЭнергоМонтаж» выпускает такие пункты для сетей 6 и 10 кВ в исполнении для наружной установки.
В отличие от отдельного счётчика, пункт учёта — законченное изделие: измерительные трансформаторы, приборы учёта, аппаратура коммутации и корпус собираются на производстве и приходят на объект проверенными.
Состав пункта коммерческого учёта
Внутри корпуса размещаются узлы, которые решают три задачи: измерить переданную мощность, учесть её и передать данные расчётной организации.
- Измерительные трансформаторы тока и напряжения. Понижают ток и напряжение линии до значений, безопасных для приборов, и обеспечивают нужную точность измерений.
- Счётчик электроэнергии. Ведёт раздельный учёт активной и реактивной энергии, поддерживает тарифные зоны и дистанционную передачу данных.
- Шкаф учёта и коммутации. Объединяет аппаратуру, клеммные соединения и пломбируемые цепи, через которые снимают показания.
- Корпус наружной установки. Закрывает оборудование от осадков, пыли и постороннего доступа.
Класс напряжения: 6 или 10 кВ
Изготовление ведётся только для двух классов — 6 и 10 кВ. Конкретный класс задаёт проект присоединения: он определяется напряжением существующей сети и требованиями сетевой организации, а состав узла учёта подбирают под номинальный ток линии.
Как устроена установка
Пункты учёта рассчитаны на эксплуатацию под открытым небом и крепятся одним из способов:
- На одну опору. Компактный корпус закрепляют на стойке воздушной линии — типовое решение для небольших присоединений.
- На две опоры. Применяют, когда габариты или масса узла требуют дополнительной опоры.
- На фундамент. Наземное исполнение ПКУ-Н: шкаф ставят на подготовленное основание, обслуживание ведут с земли.
После монтажа выполняется заземление, подключение к линии и пусконаладка. Работы ведут специалисты ООО «ТрансЭнергоМонтаж» — от проекта до сдачи узла представителю сетевой организации в Симферополе и по России.
Для каких объектов подходит
- промышленные предприятия и производства с собственными сетями 6 и 10 кВ;
- объекты нефтегазовой отрасли, добычи и транспорта энергоносителей;
- насосные, компрессорные станции, котельные и очистные сооружения;
- жилые комплексы, торговые и логистические объекты с отдельным присоединением;
- сетевые организации — для расчётного учёта на своих линиях.
Обслуживание и эксплуатация
Узел учёта рассчитан на длительную работу с минимальным вмешательством персонала. Показания снимают дистанционно, поэтому регулярные выезды для этого не нужны.
- Плановые работы ограничиваются визуальным осмотром корпуса и проверкой целостности пломб.
- Приборы учёта и измерительные трансформаторы проходят периодическую поверку в установленные сроки.
- Корпус с антикоррозийным покрытием рассчитан на наружную эксплуатацию в любую погоду.
Частые вопросы
Что такое пункт коммерческого учёта простыми словами?
Это собранный на заводе узел, который измеряет, сколько электроэнергии потребитель получил из сети. Его показания используют при расчётах между потребителем и энергоснабжающей организацией, поэтому приборы пломбируют.
Чем ПКУ отличается от обычного счётчика?
В отличие от бытового счётчика, пункт учёта рассчитан на напряжение 6 или 10 кВ и включает измерительные трансформаторы, аппаратуру защиты и корпус для наружной установки. Он подключается к линии, а не к квартирной проводке.
Можно ли поставить пункт учёта на опору?
Да. Наружное исполнение рассчитано на крепление на одну или две опоры воздушной линии. Для наземного размещения предусмотрено исполнение ПКУ-Н, которое устанавливают на фундамент.
Какой узел учёта нужен для моего объекта?
Класс напряжения, способ установки и состав оборудования определяются проектом присоединения и условиями сетевой организации. ООО «ТрансЭнергоМонтаж» изготавливает узел под эти требования.
