ПСС 01

Пункт секционирования сети — что это и для чего

ПСС расшифровывается как пункт секционирования сети. Это устройство, устанавливаемое на опоре воздушной линии электропередачи: оно делит линию на отдельные участки и обеспечивает учёт электроэнергии. По назначению пункт секционирования совпадает с пунктом коммерческого учёта — на линии размещаются коммутационный аппарат и узел расчётного учёта. Столбовое исполнение позволяет обойтись без отдельной площадки и фундамента: устройство закрепляется на самой опоре, а обслуживание ведётся с земли.

Производит и поставляет ПСС ООО «ТрансЭнергоМонтаж». Компания ведёт проект от разработки исполнения до монтажа и сдачи устройства в эксплуатацию.

Зачем делить линию на участки

Длинная воздушная линия без коммутационных аппаратов работает как единый участок: при повреждении на любом пролёте отключается вся линия, и без электроснабжения остаются все потребители. Секционирование устраняет этот недостаток.

• Повреждённый участок отключается, а остальные продолжают работу.
• Сокращается время поиска и устранения аварии.
• Плановые работы выполняются на одном участке без отключения всей линии.
• Повышается надёжность электроснабжения потребителей на линии.

Устройство и состав ПСС

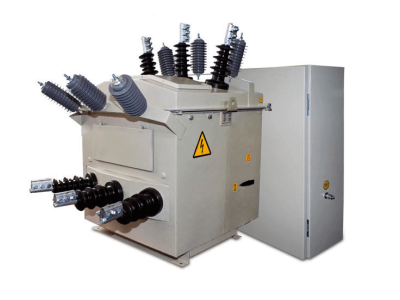

Конструктивно пункт секционирования объединяет коммутационную аппаратуру и узел учёта в корпусе, устанавливаемом на опоре.

• Коммутационный аппарат, отключающий участок линии.
• Измерительные трансформаторы и приборы расчётного учёта.
• Устройства защиты от аварийных режимов.
• Корпус наружной установки, защищающий аппаратуру от осадков и пыли.

Столбовое исполнение

ПСС монтируется непосредственно на опоре воздушной линии. Такой способ не требует подготовки отдельной площадки и фундамента, снижает затраты на строительную часть и ускоряет ввод устройства в работу. Обслуживание выполняется с земли, что удобно для эксплуатационного персонала.

Классы напряжения

Пункты секционирования выпускаются для воздушных линий напряжением 6, 10 и 20 кВ. Классы 6 и 10 кВ распространены наиболее широко, исполнение на 20 кВ изготавливается под конкретный объект. Состав аппаратуры подбирается под класс напряжения и параметры линии.

Где применяется ПСС

• распределительные сети сетевых организаций с воздушными линиями;
• поселковые и сельские сети, где преобладают воздушные линии;
• линии, питающие удалённые объекты и потребителей;
• участки сетей, где нужно повысить надёжность и вести учёт на линии.

Как заказать и установить ПСС

1. Исходные данные. Заказчик передаёт параметры линии, класс напряжения и требования по секционированию и учёту.
2. Проект. Специалисты компании определяют исполнение и состав устройства и согласуют его с заказчиком.
3. Изготовление и поставка. Устройство собирается и поставляется на объект.
4. Монтаж. ПСС устанавливается на опору и подключается к линии.
5. Сдача. Проверяются схемы и настройки, устройство сдаётся в эксплуатацию.

Производитель

ООО «ТрансЭнергоМонтаж» производит и поставляет пункты секционирования, а также выполняет проектирование, монтаж и пусконаладку. Работа с одним подрядчиком упрощает согласование и сокращает сроки работ.
