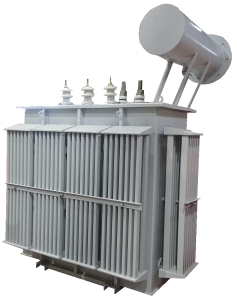

Силовой масляный трансформатор ТМ 1000

ТМ 1000 — распределительный узел предприятия

Силовой масляный трансформатор ТМ 1000 имеет мощность 1000 кВА. На предприятии эту ступень ставят в центр распределения: от неё питаются несколько цехов, участков и крупных потребителей. Аппарат работает как основной понижающий трансформатор узла — принимает энергию от питающей сети и отдаёт её на шины, от которых идут отходящие линии.

Подбор, изготовление и поставка — ООО «ТрансЭнергоМонтаж» (trans-em.ru).

Задачи, которые решает ступень 1000 кВА

Тысяча киловольт-ампер позволяет распределить питание между несколькими мощными линиями внутри одной площадки. Узел такой мощности должен выдерживать одновременную работу потребителей и броски при пуске двигателей, поэтому его расчёт ведут не по приблизительной оценке, а по проекту электроснабжения. От этого зависит, справится ли аппарат с фактическим графиком нагрузки.

Место аппарата в схеме электроснабжения

Трансформатор — центральное звено узла: к нему сходятся ввод, защита, коммутация и учёт, а от него расходятся линии к потребителям. Чтобы узел работал согласованно, характеристики аппарата стыкуют с остальным оборудованием ещё до изготовления. Проектировщик передаёт схему присоединения и состав потребителей, а изготовитель подбирает исполнение под эти данные.

Отрасли применения

Аппарат востребован там, где одна подстанция обслуживает сразу несколько производственных линий:

• предприятия машиностроения и металлообработки;
• перерабатывающие производства с несколькими цехами;
• главные понизительные подстанции промышленных площадок;
• крупные насосные и компрессорные станции;
• объекты с длительной круглосуточной нагрузкой.

Естественная циркуляция масла

Обмотки и магнитопровод находятся в баке с маслом, которое изолирует активную часть и отводит тепло. Масло движется за счёт разности температур, без насосов и вентиляторов, а расширительный бак принимает изменения его уровня при нагреве. Для распределительного узла это означает меньше механизмов, способных отказать, и более простой регламент по сравнению с системами принудительного охлаждения.

Как подбирают исполнение

Конструкцию задают номинальные напряжения, схема соединений обмоток и условия площадки. Учитывают и профиль нагрузки: сколько потребителей включается одновременно, есть ли резерв на расширение. По этим данным выбирают тип бака, арматуру и защитные узлы. Точные массогабаритные и электрические параметры определяет изготовитель расчётом под конкретный узел, поэтому универсальных значений здесь не приводят.

Порядок монтажа

1. Подготовка основания и заземления по проекту.
2. Доставка аппарата и установка в проектное положение.
3. Сборка схемы присоединения и отходящих линий.
4. Контроль масла и соединений, ввод под напряжение.

Эксплуатация и контроль масла

Главное в обслуживании — тепловой режим и состояние масла. Персонал проводит осмотры, проверяет уровень, герметичность, нагрев и контакты, наблюдает за нагрузкой по показаниям. При высокой загрузке контролю уделяют больше внимания. Решение о ревизии принимают по результатам анализа проб масла, чтобы не разбирать аппарат без необходимости.

Резерв мощности и развитие площадки

Вопрос резерва решают на стадии проекта. Если предприятие планирует расширение, это учитывают при выборе ступени, чтобы не менять трансформатор вскоре после запуска. При этом многократный запас невыгоден: недогруженный аппарат работает неэффективно. Равновесие между текущей нагрузкой и перспективой — задача проекта, а не приблизительной оценки.
