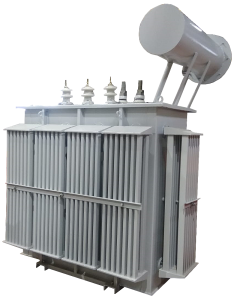

Силовой масляный трансформатор ТМ 4000

ТМ 4000 для электроснабжения промышленной площадки

Силовой масляный трансформатор ТМ 4000 рассчитан на мощность 4000 кВА. Это оборудование крупного класса, которое устанавливают на главной понизительной подстанции промышленной площадки, где один аппарат обслуживает сразу несколько производств или цехов. Его характеристики увязывают со всей схемой объекта, а не подбирают в отрыве от неё.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж».

Промышленная площадка — профиль задачи

Промышленная площадка отличается от отдельного цеха тем, что питание распределяется между несколькими объектами: корпусами, складами, насосными, компрессорными, административными зданиями. Здесь трансформатор работает не на одного потребителя, а на всю площадку, и его режим определяет устойчивость её электроснабжения. Мощность 4000 кВА позволяет охватить такой масштаб одной единицей.

Ключевое значение имеет профиль нагрузки. Ровная она или меняется по сменам, есть ли мощные установки с тяжёлым пуском — именно эти данные, а не одно лишь число киловольт-ампер, задают требования к исполнению.

Отрасли и объекты

• машиностроительные и обрабатывающие производства;
• объекты горной добычи и первичной переработки сырья;
• крупные химические и перерабатывающие предприятия;
• главные понизительные подстанции промышленных площадок;
• энергоёмкие технологические установки непрерывного действия.

Как формируется исполнение

Для аппарата такой мощности типового набора параметров недостаточно. В расчёт входят номинальные напряжения, схема соединений обмоток, характер нагрузки и условия площадки. Добавляются требования сетевой организации к присоединению и перспектива развития объекта. Всё это сводится в задание, по которому изготовитель готовит единицу под конкретный узел сети.

Охлаждение и конструкция бака

Активная часть размещается в масляном баке; масло изолирует обмотки и отводит тепло. Охлаждение идёт естественной циркуляцией, без насосов и вентиляторов, что снижает число изнашиваемых узлов. Для крупных аппаратов особенно важны охлаждающие поверхности и конструкция бака: их параметры определяют расчётом под нагрузку, поэтому массогабаритные характеристики зависят от исполнения.

Надёжность как главное требование

Остановка электроснабжения на промышленной площадке означает потери сразу по нескольким производствам, поэтому к надёжности аппарата предъявляют повышенные требования. Это отражается и на выборе исполнения, и на регламенте обслуживания. Контроль теплового режима и состояния масла ведут внимательно, а ревизии планируют заранее, чтобы не останавливать площадку внезапно.

Монтаж

1. Подготовка несущего основания и заземляющего контура по проекту.
2. Доставка, разгрузка и установка аппарата в проектное положение.
3. Присоединение питающей сети и отходящих линий.
4. Контроль масла и соединений, пробный ввод под напряжение.

Обслуживание

Обслуживание строится вокруг контроля температуры и состояния масла. Персонал проводит осмотры, проверяет уровень, герметичность и надёжность контактов. По результатам отбора проб масла принимают решение о ревизии или замене масла. Для объекта непрерывного действия график таких работ согласуют с технологическим регламентом предприятия.

Мощность как аргумент при выборе поставщика

Трансформаторы на 4000 кВА есть далеко не в каждой линейке поставщиков — многие заканчивают ряд заметно ниже. ООО «ТрансЭнергоМонтаж» изготавливает эту ступень, поэтому площадку можно обеспечить оборудованием одного производителя, от подбора до пусконаладки.
