Трансформатор ТМФ 100

ТМФ 100 — трансформатор 100 кВА для производств и инфраструктуры

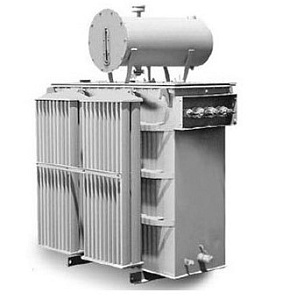

ТМФ 100 — трёхфазный масляный трансформатор серии ТМФ мощностью 100 кВА. Вводы ВН и НН у него фланцевые и расположены сбоку, поэтому присоединение ведут со стороны сборок, не заходя на крышку бака. Ступень открывает средний диапазон линейки: мощности хватает нескольким группам потребителей с силовой нагрузкой, а объект остаётся компактным.

Изготавливает и поставляет оборудование ООО «ТрансЭнергоМонтаж» — от проекта до пусконаладки.

Вводы на фланцах сбоку: что это меняет на монтаже

В серии ТМФ точки присоединения вынесены на боковую стенку бака и оформлены фланцами. Инженеру это даёт предсказуемую геометрию подключения: питающая линия и распределительное устройство подходят с одной рабочей стороны.

• ошиновка стыкуется с аппаратом без обхода корпуса сверху;
• кабельные трассы идут по полу или лотку прямо к фланцам;
• на время монтажа не нужно освобождать площадку над баком;
• точки присоединения собраны в одном узле, что упрощает ревизию контактов.

Там, где трансформатор стоит вплотную к стене или в тесном блоке, боковой ввод часто оказывается единственным удобным вариантом.

Задачи, которые закрывает ступень 100 кВА

Этот номинал востребован, когда объект уже нельзя назвать мелким, но отдельная мощная подстанция ему ещё не нужна.

• небольшие производства и ремонтные участки;
• посёлки и базы, где питается несколько зданий;
• автозаправочные станции и объекты придорожного сервиса;
• магазины, склады и торговые площадки;
• объекты коммунальной инфраструктуры — насосные, котельные, очистные.

Состав приёмников определяет, какая доля мощности пойдёт на силовую нагрузку, а какая на освещение и бытовые нужды, поэтому ступень проверяют расчётом по проекту, а не по числу зданий.

Как работает понижающий трансформатор

Обмотки размещены на магнитопроводе и залиты трансформаторным маслом. Масло выполняет две роли сразу: отводит выделяемое тепло и изолирует обмотки. Бак закрывает активную часть и рассеивает тепло в окружающий воздух.

В работе аппарат принимает сетевое напряжение на первичную обмотку и отдаёт пониженное на вторичную, откуда оно идёт на распределение внутри объекта. Рабочие параметры и схема соединений задаются проектом присоединения под конкретный объект.

Установка на объекте

1. Согласовать место установки, основание и зону обслуживания по проекту.
2. Смонтировать аппарат, выставить его и подключить заземление.
3. Собрать фланцевые присоединения сбоку: питающую линию и сборки объекта.
4. Проверить изоляцию, затяжку контактов и герметичность узлов.
5. Провести пусконаладку под нагрузкой.

Обслуживание в процессе работы

• периодический осмотр корпуса, арматуры и уровня масла;
• контроль герметичности бака и фланцевых вводов;
• проверка нагрева и состояния контактных соединений.

Регламент и периодичность осмотров зависят от условий эксплуатации и согласуются при передаче оборудования.

Преимущества заказа у производителя

• параметры изделия собирают под конкретное присоединение;
• поставка идёт напрямую, без посредников;
• монтаж и пусконаладка выполняются той же компанией.
