Цена: по запросу

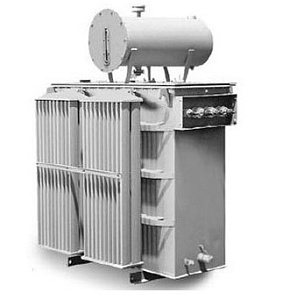

ТМФ 1600 — трансформатор 1600 кВА для подстанций промплощадок
ТМФ 1600 — трёхфазный масляный трансформатор на 1600 кВА. Ступень применяют на подстанциях промышленных предприятий и крупных производственных площадках, где нагрузка сосредоточена и требует устойчивого питания. Серия ТМФ отличается фланцевым исполнением: вводы ВН и НН расположены сбоку бака, что делает узел удобным для компоновки в модуле подстанции.
Производит и отгружает аппарат ООО «ТрансЭнергоМонтаж»; проектирование, монтаж и сдачу ведёт та же организация.
Боковое фланцевое подключение на промплощадке
Модульные и блочные подстанции собирают заранее, и в них важен каждый сантиметр. Фланцевые вводы, выведенные сбоку, позволяют завести ошиновку прямо к соседнему отсеку, не разводя кабели над баком. Это упрощает сборку модуля и снижает объём работы на высоте.
- выводы ВН и НН через боковые фланцы;
- удобная стыковка с соседними отсеками подстанции;
- минимум навесных соединений над баком;
- простой доступ к вводам при обслуживании.
Такой узел удобнее ревизовать: соединения не уходят наверх, и ремонт или осмотр не требует разбирать ошиновку над баком.
Где востребована мощность 1600 кВА
Номинал рассчитан на предприятия с большим и сосредоточенным энергопотреблением. Один аппарат питает крупный производственный блок или отдельный технологический передел.
- подстанции промышленных предприятий;
- непрерывные производства с технологическими установками;
- насосные, компрессорные и котельные предприятий;
- энергоёмкие переделы и цеха основной нагрузки;
- инфраструктурные объекты с устойчивым круглосуточным режимом.
На таких объектах важнее всего стабильность: простой технологической линии стоит дороже, поэтому трансформатор подбирают с запасом по расчёту нагрузки.
Устройство и работа
Активная часть — магнитопровод с обмотками — находится в баке с трансформаторным маслом. Масло отводит тепло от обмоток и одновременно изолирует токоведущие части, обеспечивая длительную работу под нагрузкой. Бак служит теплоотводом и защищает конструкцию снаружи.
Аппарат понижает напряжение в одном каскаде: питающая сеть подключается к обмотке ВН, с обмотки НН напряжение 0,4 кВ идёт на распределительное устройство предприятия. Схему соединений и параметры определяет проект присоединения.
Выбор исполнения для площадки
Под мощность 1600 кВА предлагаются варианты исполнения. Учитывают напряжение сети, состав и режим нагрузки, способ установки и требования к вторичной стороне.
Параметры массы, размеров, потерь и токов зависят от исполнения и выводятся из проекта присоединения. При компоновке модуля заранее намечают боковые подходы к фланцевым вводам, чтобы ошиновка шла коротко.
Собрать исходные данные и подобрать конфигурацию под объект помогают инженеры компании.
Монтаж и ввод в работу
- Подготовить основание или место установки по проекту и выполнить заземление.
- Смонтировать аппарат и выставить его по уровню.
- Подключить питающую линию и распределительное устройство предприятия.
- Проверить изоляцию и соединения, провести пусконаладку и сдачу.
Эксплуатация
- осмотры бака, арматуры и уровня масла в плановые сроки;
- контроль герметичности уплотнений и фланцевых соединений;
- проверка температуры, контактов и изоляции по регламенту.
Частые вопросы
Когда объекту нужна ступень 1600 кВА?
Когда расчётная нагрузка предприятия попадает в этот диапазон. Точный вывод даёт проект присоединения с учётом режима работы оборудования.
Подходит ли изделие для непрерывного производства?
Аппарат рассчитан на длительную работу под нагрузкой, что подходит для непрерывного цикла. Режим уточняют при подборе исполнения.
Можно ли установить в блочно-модульной подстанции?
Да, боковые фланцевые вводы удобны как раз для модулей: ошиновку ведут к соседнему отсеку. Состав подстанции задаёт проект.
Что понадобится для заказа?
Данные о нагрузке и напряжении сети, требования к вторичной стороне и способу установки. Остальное подберут по проекту.
