Трансформатор ТМФ 25

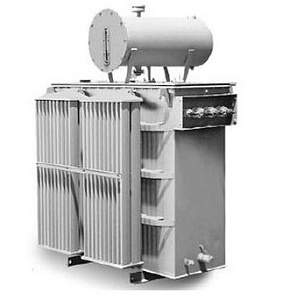

ТМФ 25 — трансформатор 25 кВА с фланцевым подключением сбоку

ТМФ 25 — трёхфазный масляный трансформатор серии ТМФ номинальной мощностью 25 кВА. Ступень рассчитана на питание небольшой группы потребителей: нагрузки здесь уже больше, чем у одиночного дома, но до крупной подстанции далеко. Трансформатор понижает напряжение сети до рабочего и работает в распределительных сетях и комплектных подстанциях малой мощности.

Обмотки ВН и НН выведены сбоку на фланцах, поэтому аппарат присоединяют горизонтально, к шинам и сборкам сбоку. Производитель и поставщик оборудования — ООО «ТрансЭнергоМонтаж»; проектирование и изготовление ведутся одной компанией.

Для каких объектов подходит 25 кВА

Мощность 25 кВА берут там, где несколько потребителей питаются от одного присоединения, а нагрузка складывается из бытовых и небольших силовых электроприёмников.

• сельская и поселковая сеть на несколько абонентов;
• мастерская, пункт техобслуживания, мойка, подсобный цех;
• объект ЖКХ: водозабор, насосная небольшой производительности, котельная;
• небольшое фермерское или подсобное хозяйство с сезонной нагрузкой;
• база, склад или стройплощадка с собственным питанием.

Выбор внутри диапазона делают по суммарной нагрузке, а не по числу подключённых точек.

Почему боковые вводы удобны в компоновке

У ТМФ 25, в отличие от ТМ и ТМГ с верхними вводами, линия подходит к трансформатору сбоку. Это даёт два практических выигрыша. Первый — аппарат можно поставить вплотную к стене и не оставлять свободную зону сверху под вертикальную разделку кабеля. Второй — присоединение к шинам и сборкам сбоку упрощает трассировку в тесном помещении или шкафу.

Место присоединения укрыто фланцевым узлом, поэтому контакт защищён от влаги и загрязнений. Обмотки при этом находятся в баке с трансформаторным маслом, которое изолирует токоведущие части и отводит тепло.

Исполнение и исходные данные для заказа

Серия выпускается в нескольких вариантах, и конкретный набор узлов зависит от объекта. При заказе учитывают напряжение сети, способ установки — в помещении или под наружный шкаф, — требования к вторичной стороне и схему подключения.

Габариты, масса и токи относятся к конкретному исполнению: их определяют по проекту присоединения, а в карточке не приводят. Если нужна точная конфигурация, инженеры подскажут, какие исходные данные потребуются.

Монтаж на объекте

1. Подготовить место установки — в помещении или под наружный шкаф — по проекту.
2. Смонтировать трансформатор на основании, выполнить заземление корпуса.
3. Присоединить питающую линию к обмотке ВН, а щит объекта — к обмотке НН сбоку.
4. Проверить изоляцию и соединения, выполнить пусконаладку перед подачей напряжения.

Обслуживание и ресурс

• Осмотры корпуса и арматуры с проверкой уровня масла.
• Наблюдение за герметичностью бака и состоянием уплотнений фланцевых вводов.
• Контроль нагрева и контактных соединений в плановые сроки.
• Проверка изоляции в межремонтные интервалы по регламенту.

Регламент обслуживания зависит от режима нагрузки и условий эксплуатации, поэтому конкретные сроки согласуются при передаче оборудования.

Комплектация и работа с изготовителем

Трансформатор поставляется напрямую от производителя — ООО «ТрансЭнергоМонтаж». Комплектация готовится под параметры конкретного присоединения, а не по шаблону, поэтому при заказе уточняют сторону ввода ВН, способ установки и требования к стороне низкого напряжения. Весь цикл — от подбора до пусконаладки — выполняет одна компания.

Если часть исходных данных ещё не определена, инженерная служба помогает её собрать: подсказывает, что нужно для расчёта нагрузки и какие решения по компоновке доступны для вашей площадки.
