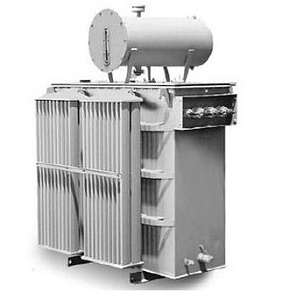

Трансформатор ТМФ 2500

ТМФ 2500 — трансформатор 2500 кВА, старшая мощность линейки

ТМФ 2500 — трёхфазный масляный трансформатор мощностью 2500 кВА, максимальная ступень серии. Номинал берут для подстанций крупных предприятий и производственных комплексов, где большая нагрузка сосредоточена на одной площадке. Вводы ВН и НН выполнены фланцевыми и расположены сбоку, что облегчает компоновку узла и монтаж в стеснённых условиях крупной подстанции.

За изготовление и поставку отвечает ООО «ТрансЭнергоМонтаж», полный цикл по объекту закрывает одна компания.

Фланцевые вводы при большой мощности

Чем крупнее аппарат, тем сложнее разводить ошиновку над баком. Боковые фланцевые выводы решают это: присоединение к сборкам и распределительному устройству ведётся сбоку, а при необходимости узел можно демонтировать, не разбирая всю схему сверху. Это ценно на площадках с плотной компоновкой оборудования.

• боковые фланцевые выводы ВН и НН;
• подключение шин и кабелей по горизонтали;
• проще замена и ревизия узла при монтаже;
• доступ к вводам с рабочего уровня.

Для каких объектов берут 2500 кВА

Такую мощность выбирают предприятия, у которых потребление стабильно велико и не покрывается меньшими ступенями линейки. Обычно это объекты со сменным или непрерывным циклом и несколькими энергоёмкими установками.

• подстанции крупных промышленных предприятий;
• производственные комплексы с несколькими корпусами;
• энергоёмкие технологические производства;
• крупные инфраструктурные объекты с сосредоточенной нагрузкой;
• площадки, где питание строится от одной точки понижения.

Сроки изготовления и поставки зависят от исполнения и загрузки производства и фиксируются в договоре.

Как работает аппарат

Обмотки на магнитопроводе расположены в баке с трансформаторным маслом. Масло отводит тепло и изолирует токоведущие части, что даёт возможность длительной работы с высокой нагрузкой. Бак обеспечивает теплоотвод и защищает активную часть от внешней среды.

В электроснабжении аппарат понижает напряжение: питающая сеть приходит на обмотку ВН, обмотка НН отдаёт рабочее напряжение распределительному устройству предприятия. Схему соединений и рабочие параметры определяет проект присоединения.

Исполнения и состав поставки

Для старшей мощности линейки доступны варианты под разные условия площадки. При заказе учитывают напряжение сети, состав нагрузки, способ установки и требования к вторичной стороне.

Сколько весит аппарат и какие имеет размеры и потери — зависит от исполнения, эти данные определяет проект присоединения, поэтому в карточке они не указываются. Поставляется изделие отдельно или в составе комплектной подстанции; состав задаёт проект электроснабжения объекта.

Поставка и монтаж

1. Подготовить фундамент или основание по проекту, выполнить заземление.
2. Смонтировать трансформатор и выставить его.
3. Подключить питающую линию и распределительное устройство предприятия.
4. Проверить изоляцию и соединения, провести пусконаладку и сдачу.

Аппарат отгружается как отдельное изделие или в составе комплектной подстанции; состав определяет проект электроснабжения.

Обслуживание

• плановые осмотры бака, арматуры и вводов;
• контроль уровня масла и герметичности уплотнений;
• проверка нагрева, контактных соединений и изоляции по регламенту.
