Трансформатор ТМФ 40

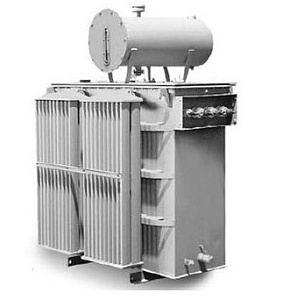

ТМФ 40 — масляный трансформатор 40 кВА с вводами на фланцах

ТМФ 40 — трёхфазный масляный трансформатор серии ТМФ мощностью 40 кВА. По сравнению с младшими ступенями ряда здесь подключают уже несколько силовых электроприёмников: станок, насос, сварочный пост. Аппарат понижает напряжение сети до рабочего значения и применяется в комплектных трансформаторных подстанциях и распределительных сетях.

Вводы обмоток ВН и НН выполнены сбоку, на фланцах. Производитель и поставщик — ООО «ТрансЭнергоМонтаж», компания выполняет проектирование и изготовление.

Где нужна мощность 40 кВА

Ступень закрывает объекты, где нагрузка вышла за пределы бытовой, но остаётся умеренной. Трансформатор справляется с ними без запаса на крупное производство и без переплаты за неиспользуемую мощность.

• малый цех, столярная или слесарная мастерская, пункт ремонта;
• фермерское хозяйство с двигателями на насосах, дробилках, транспортерах;
• коммунальный объект: водонапорный узел, небольшая котельная, очистные;
• посёлок или база, где питается несколько домов и построек;
• торговое или складское помещение с холодильным оборудованием.

Выбор внутри ряда делают по расчётной нагрузке объекта, а не по числу подключённых точек.

Фланцевые вводы и подключение к сборкам

У трансформаторов ТМ и ТМГ выводы обмоток находятся на крышке бака, и линия подходит сверху. У ТМФ 40 выводы ВН и НН вынесены на боковую стенку и оформлены фланцами, поэтому присоединение идёт вбок, в одной плоскости со сборкой.

Это даёт компактную компоновку там, где вертикальная разделка кабеля неудобна или невозможна. Фланцевый узел закрывает место контакта от влаги, пыли и случайного касания. Внутри аппарат остаётся масляным: обмотки погружены в трансформаторное масло, которое изолирует их и отводит тепло к стенкам бака.

Подбор исполнения под нагрузку

Исполнение и внутреннее наполнение зависят от условий площадки. Учитывают напряжение питающей сети, требования к вторичной стороне, способ установки и особенности присоединения. Масса, габариты и потери для конкретного варианта определяются по проекту присоединения — в общей карточке эти цифры не приводятся сознательно, чтобы не подменять расчёт.

Установка и ввод в работу

1. Определить место и основание по проекту с доступом к боковым вводам.
2. Установить и закрепить аппарат, заземлить корпус.
3. Подключить питающую линию и щит объекта к обмоткам ВН и НН.
4. Проверить соединения и изоляцию, провести пусконаладку.

Обслуживание

• Плановые осмотры с контролем уровня и состояния масла.
• Проверка герметичности бака, уплотнений и арматуры.
• Контроль нагрева, контактных соединений и изоляции по регламенту.

Масляное исполнение и работа под нагрузкой

Обмотки ТМФ 40 размещены в баке с трансформаторным маслом. Масло одновременно служит изоляционной средой и переносит тепло от обмоток к стенкам бака и радиаторам, поэтому аппарат переносит продолжительную работу с нагрузкой и ведёт себя устойчиво в помещениях с ограниченным воздухообменом.

В схеме трансформатор выполняет понижение напряжения в одном каскаде: питающая линия приходит на обмотку ВН, а потребителю отдаётся напряжение с обмотки НН для распределительного устройства объекта. Такую ступень часто применяют как встроенную в цех или в составе комплектной подстанции.

Поставку и монтаж ведёт ООО «ТрансЭнергоМонтаж» напрямую, без посредников, — от подбора исполнения до ввода аппарата в работу. По запросу инженер уточнит, какие данные нужны для точного расчёта под ваш объект.
