Трансформатор ТМФ 63

ТМФ 63 — масляный трансформатор 63 кВА для небольших объектов

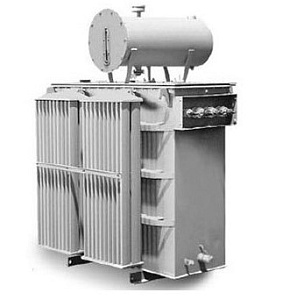

ТМФ 63 — трёхфазный масляный трансформатор серии ТМФ мощностью 63 кВА с фланцевым исполнением вводов. Это верхняя ступень малого диапазона линейки: нагрузка на объекте уже заметно выше бытовой, появляются станки, компрессоры и другое силовое оборудование, но собственная крупная подстанция такому потребителю не нужна. Аппарат понижает напряжение сети до рабочего значения и работает в составе распределительных сетей и комплектных трансформаторных подстанций.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Компания изготавливает оборудование, поставляет его и ведёт монтаж.

Фланцевое исполнение вводов: зачем вводы выведены сбоку

Особенность серии ТМФ — вводы высшего и низшего напряжения расположены сбоку и выполнены на фланцах. Такой узел задаёт всю компоновку подключения: подходящие шины и кабели присоединяются сбоку бака, а не сверху.

Что это даёт на практике:

• ошиновку и сборки объекта подводят к аппарату в одной плоскости, без обхода корпуса;
• в стеснённом помещении не нужен свободный доступ сверху — крышка бака остаётся закрытой;
• подключение выполняют со стороны распределительного устройства, что сокращает длину соединительных трасс;
• точки присоединения выведены на фланцы, поэтому узел удобно собирать по месту, а не на весу.

Боковое расположение вводов особенно уместно, когда трансформатор стоит в небольшом помещении или в блоке подстанции и подключение подходит сбоку.

Каким объектам подходит мощность 63 кВА

Ступень берут там, где одного присоединения достаточно для нескольких потребителей с силовой нагрузкой, а крупная подстанция объекту не требуется.

• небольшие цеха и производства с несколькими станками;
• торговые объекты и склады с вентиляцией и холодильным оборудованием;
• малые котельные, насосные и объекты коммунальной инфраструктуры;
• посёлки и базы, где от аппарата питается группа зданий;
• сельхозобъекты с двигательной нагрузкой — мельницы, сушилки, линии переработки.

Набор потребителей внутри объекта бывает очень разным, поэтому ступень подтверждают расчётом по проекту присоединения.

Как устроен масляный трансформатор

Аппарат собран на магнитопроводе с обмотками, погружёнными в трансформаторное масло. Масло отводит тепло и изолирует токоведущие части, что позволяет работать под нагрузкой длительное время. Бак защищает активную часть от внешней среды и служит дополнительным теплоотводом.

В сети трансформатор понижает напряжение: первичная обмотка принимает питание линии, вторичная отдаёт его на распределительное устройство объекта. Схему соединений и рабочие характеристики определяют по проекту присоединения, а не выбирают произвольно.

Порядок установки и подключения

1. Подготовить место и основание по проекту, оставить доступ для обслуживания.
2. Смонтировать аппарат, выставить по уровню и заземлить корпус.
3. Присоединить сбоку фланцевые вводы к питающей линии и распределительному устройству.
4. Проверить состояние изоляции и контактных соединений.
5. Выполнить пусконаладку и передать оборудование в работу.

Паспортные данные, крепёж и схему присоединения уточняют при заказе — они зависят от исполнения конкретного аппарата.

Эксплуатация и обслуживание

• осмотр бака, арматуры и уровня масла в плановые сроки;
• контроль герметичности и состояния уплотнений фланцевых вводов;
• проверка нагрева, контактных соединений и изоляции по регламенту.

Периодичность работ зависит от условий площадки и режима нагрузки и согласуется при передаче оборудования.

Работа с ООО «ТрансЭнергоМонтаж»

• изделие изготавливается под параметры вашего присоединения;
• поставка идёт напрямую от производителя;
• проект, монтаж и пусконаладка — в одних руках.
