Трансформаторы ТМФ

Серия ТМФ: масляные трансформаторы с боковыми фланцевыми вводами

Трансформаторы ТМФ — трёхфазные масляные аппараты, у которых выводы обмоток вынесены на боковую стенку бака и выполнены на фланцах. В обозначении это и отражено буквой «Ф»: фланцевое исполнение выводов. Трансформатор понижает напряжение питающей сети до рабочего значения и передаёт его нагрузке объекта.

Серия закрывает ряд мощностей от 16 до 2500 кВА, поэтому её берут и для небольших распределительных сетей, и для подстанций предприятий. Параметры каждого аппарата привязываются к проекту присоединения, а не подставляются по усреднённому шаблону.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж»; проектирование, изготовление, поставка и монтаж выполняются одной компанией.

Как устроен фланцевый трансформатор ТМФ

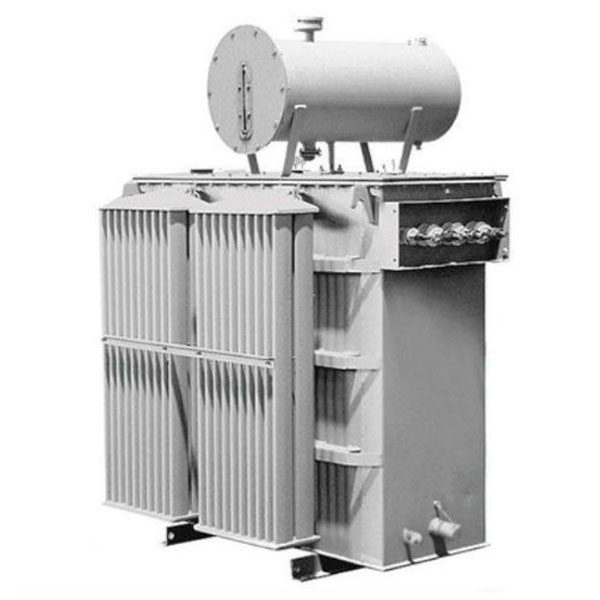

Основа аппарата — магнитопровод с обмотками, погружённый в трансформаторное масло. Масло в баке одновременно изолирует токоведущие части и отводит тепло; расширительный бак компенсирует изменение объёма при нагреве, а радиаторы на боковых стенках отдают тепло в окружающую среду.

Главная особенность серии — выводы. Обмотки ВН и НН заканчиваются фланцевыми узлами на боковой стенке бака, и линия подходит к трансформатору сбоку. Место присоединения закрыто защитным коробом, который не пропускает влагу, пыль и загрязнения. По стороне подвода различают исполнения с левым и правым вводом ВН.

От чего зависит выбор мощности

Внутри ряда от 16 до 2500 кВА подбор идёт по расчётной нагрузке. Ориентироваться только на количество потребителей нельзя: важен суммарный ток и режим работы электроприёмников.

• Небольшая и бытовая нагрузка — вплоть до младших ступеней ряда.
• Смешанная нагрузка с двигателями, насосами и освещением.
• Подстанционная нагрузка предприятий и узлов распределения.

Для средней и старшей части ряда учитывают пусковые токи силового оборудования и перспективу роста потребления. Расчёт выполняют на этапе проекта присоединения.

Где применяют трансформаторы ТМФ

Боковое подключение выручает там, где место ограничено и вертикальная разделка линии невозможна или неудобна.

• Внутрицеховые и встроенные подстанции, где аппарат стоит у стены.
• Комплектные трансформаторные подстанции с боковым присоединением к шинам.
• Распределительные пункты и сети малой и средней мощности.
• Промышленные площадки, коммунальные узлы и объекты малой энергетики.

Присоединение к шинам и сборкам сбоку даёт более плотную компоновку и упрощает трассировку кабеля.

Порядок подбора и оформления заказа

1. Определяют расчётную нагрузку и напряжение сети.
2. Выбирают мощность из ряда серии.
3. Задают сторону ввода ВН и способ установки.
4. Согласуют комплектацию под условия площадки.

Габариты, масса и потери относятся к конкретному исполнению и указываются по проекту. Инженерная служба помогает собрать исходные данные и проверить их достаточность для расчёта.

Монтаж и обслуживание серии

Аппарат устанавливают по проекту на подготовленное основание, корпус заземляют и присоединяют линию к фланцевым вводам сбоку: обмотку ВН — к питающей сети, обмотку НН — к распределительному устройству. Перед подачей напряжения контролируют соединения и изоляцию и выполняют пусконаладку.

В работе трансформатор обслуживают плановыми осмотрами: проверяют уровень и состояние масла, герметичность бака и уплотнений, нагрев и контактные соединения фланцевых узлов, а также состояние изоляции по регламенту.
