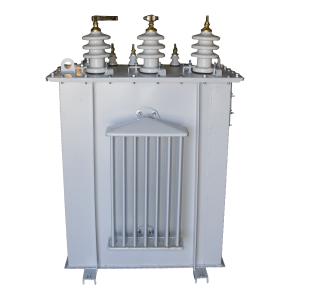

Силовой масляный трансформатор ТМГ 100

ТМГ 100 кВА — узел распределительной сети посёлка и малого города

ТМГ 100 — трёхфазный масляный трансформатор в герметичном баке мощностью 100 кВА. В сетях районного масштаба это типовой распределительный узел: он понижает напряжение с 6 или 10 кВ до 0,4 кВ и раздаёт его по нескольким отходящим линиям.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Компания изготавливает трансформатор и сама ведёт объект до сдачи.

Где стоит трансформатор мощностью 100 кВА

• улицы частной застройки, где на одной линии несколько десятков домов;
• отдельная производственная площадка или склад небольшого размера;
• магазины, столовые и объекты бытового обслуживания;
• школа, детский сад или амбулатория в малом населённом пункте;
• линии уличного освещения и насосные станции местного водопровода.

Объекты здесь разные, но мощность каждого невелика. Нагрузка накапливается по линии, поэтому трансформатор считают не под одно здание, а под суммарное потребление с учётом того, что часть оборудования включается не одновременно.

Коммунальная нагрузка: что закладывают в расчёт

В жилом секторе заметен вечерний максимум, когда люди возвращаются домой и включают отопление, плиты и технику. Днём потребление падает. У объектов соцсферы и освещения график обратный: нагрузка приходится на рабочие часы и тёмное время суток. Трансформатор должен выдерживать эту смену режимов без перегрева, поэтому расчёт ведут по графику, а не по простой сумме номиналов.

Запас по мощности закладывают с перспективой: новые дома и подключения появляются постепенно, а заменить трансформатор на действующей подстанции сложнее и дороже, чем сразу взять ступень выше.

Герметичный бак сокращает число выездов обслуживания

В серии ТМГ масло залито в закрытый бак и не контактирует с воздухом. Влага в него не попадает, окисление идёт медленно, а расширителя с контролем уровня масла здесь нет. Для распределительной сети, разбросанной по десяткам площадок, это ключевое удобство: персонал не ездит проверять масло так часто, как на негерметичных машинах.

• плановые осмотры корпуса, вводов и уплотнений ведут по графику организации;
• состояние масла проверяют в объёме, установленном регламентом;
• контактные соединения и заземление осматривают при каждом обходе.

Корпус пригоден для работы на открытом воздухе, а охлаждение масляное, естественное. Климатическое исполнение и защитные характеристики уточняются при заказе.

Установка в составе комплектной подстанции

Обычно 100 кВА ставят в комплектную трансформаторную подстанцию наружной установки — киосковую или мачтовую. Площадку выбирают в центре нагрузок, чтобы отходящие линии были короткими и потери в них меньше. Способ установки — на фундаменте или на опоре — и точку в схеме определяет проект присоединения.

Объект сдаёт изготовитель

Поставка идёт напрямую с производства, без посредников между заводом и площадкой. Если заказчик берёт полный объём, ООО «ТрансЭнергоМонтаж» готовит проект, изготовляет трансформатор, выполняет монтаж и пусконаладку и передаёт узел эксплуатирующей организации. Ответственность за результат не делится между несколькими подрядчиками.

Изготовление и ресурс

Трансформатор этого ряда выпускают по действующим стандартам или техническим условиям заказчика. Гарантия производителя — 3,5 года, расчётный срок службы достигает 30 лет при соблюдении регламента обслуживания. Масса и габариты зависят от мощности и исполнения, поэтому уточняются по проекту конкретного заказа.
