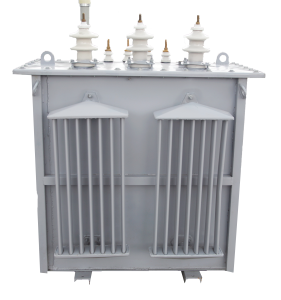

Силовой масляный трансформатор ТМГ 160

ТМГ 160 кВА — питание жилого сектора и коммунальных объектов

ТМГ 160 — трёхфазный масляный трансформатор герметичного исполнения мощностью 160 кВА. Ступень занимает середину распределительного ряда: её берут на площадку, где рядом стоят жилые дома и обслуживающие их объекты.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Компания ведёт объект от расчёта нагрузки до пусконаладки.

Что обычно питает трансформатор 160 кВА

• несколько жилых домов малой этажности на одной площадке;
• котельная, водоподъёмная станция или тепловой пункт квартала;
• школа, поликлиника, детский сад районного масштаба;
• магазины, мастерские и объекты услуг внутри жилой застройки;
• освещение улиц и межквартальных проездов.

Смысл этой ступени — обслуживать сразу несколько задач в одном узле. Жильё и коммунальные механизмы включаются в разное время, и трансформатор обязан держать суммарную нагрузку без перегрузок.

Два режима нагрузки в одном узле

Утром основную долю дают учреждения и коммунальные механизмы: вентиляция, насосы, котельное оборудование. Вечером центр тяжести смещается к квартирам с отоплением и бытовой техникой. Полностью пики не совпадают, но частично накладываются, поэтому коэффициент одновременности обязательно закладывают в расчёт. Отдельно учитывают пусковые токи насосов и двигателей котельной, которые кратковременно превышают рабочий ток.

Почему герметичное исполнение требует меньше внимания

Бак в ТМГ запаян, воздух внутрь не поступает, поэтому масло не увлажняется и стареет медленнее. Расширитель, через который в негерметичных машинах масло сообщается с атмосферой, здесь не нужен вовсе. Для квартальной подстанции это значит более предсказуемые межсервисные интервалы и меньше работ, привязанных к состоянию масла.

Корпус рассчитан на наружную установку; конкретные требования по климату и защите задаёт заказ.

Размещение и подключение

Трансформатор 160 кВА размещают в комплектной подстанции наружной установки, на фундаменте или на опоре. Место выбирают ближе к центрам нагрузок, чтобы сети были короткими. Способ установки и схема присоединения определяются проектом.

Монтаж и пусконаладка

1. Исходные данные. Состав потребителей, их суммарная мощность и режим работы.
2. Площадка и основание. Подготовка фундамента или опоры, монтаж заземления.
3. Установка. Монтаж трансформатора или подстанции в сборе.
4. Подключение. Питающая линия и отходящие присоединения.
5. Сдача. Проверка под нагрузкой и передача эксплуатирующей организации.

Работы выполняются в Симферополе и по России специалистами ООО «ТрансЭнергоМонтаж».

Как согласуется оборудование с сетевой организацией

Присоединение требует соответствия техническим условиям: схема питания, защиты, учёт и параметры трансформатора должны им отвечать. Исполнение и комплектацию готовят так, чтобы объект прошёл согласование без переделок. Сопровождение сдачи берёт на себя подрядчик, поэтому заказчику не приходится самому разбираться с требованиями к схеме и приборам.

Что влияет на выбор мощности для квартала

Для жилого сектора определяющим становится не среднее, а максимальное потребление: зимой к бытовой нагрузке добавляется отопление, а в вечерние часы — освещение и техника. Поэтому исходные данные собирают с запасом на рост, а не по факту прошлого сезона. Для коммунальных объектов отдельно смотрят режим: насосы и котельное оборудование могут работать длительно, а могут включаться циклами.

Не меньшее значение имеет способ установки. Для квартала чаще выбирают отдельно стоящую или мачтовую подстанцию за пределами детских площадок и проездов. Все эти данные сводят в проекте присоединения, и уже по нему изготовляют трансформатор под конкретный объект, а не по типовому решению.
