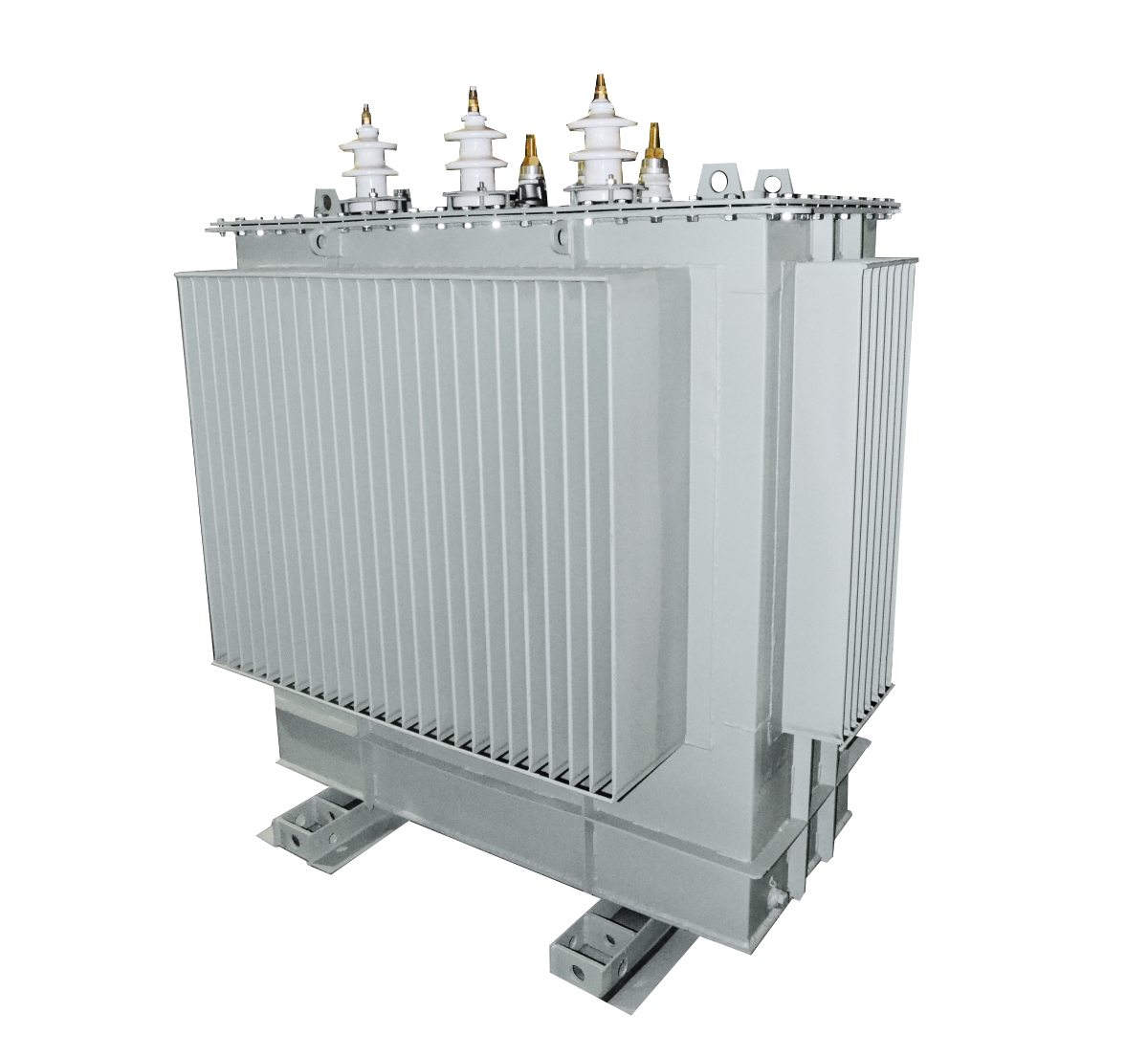

Трансформаторы ТМГ — линейка герметичных машин мощностью 16–2500 кВА

ТМГ — это трёхфазные силовые трансформаторы с масляным охлаждением, у которых масло заключено в герметичный бак. По такому принципу строится вся линейка, от младшей ступени 16 кВА до самой мощной 2500 кВА, поэтому под одним названием собраны машины для объектов разного масштаба — от дачного товарищества до промышленной подстанции.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Компания изготавливает и поставляет оборудование напрямую, без посредников, и сопровождает объект до ввода в работу.

Чем герметичное исполнение отличается от обычного

У трансформаторов с сообщением бака с воздухом масло со временем набирает влагу и окисляется, а уровень контролируют по расширителю. В серии ТМГ этот узел отсутствует: масло отделено от атмосферы, и объём компенсируется деформацией гофрированных стенок бака. Практический результат — масло дольше сохраняет свойства, а плановые работы с ним сведены к минимуму.

Изделие приходит с завода залитым маслом и подготовленным к монтажу, поэтому предпусковые операции занимают меньше времени.

Как выбрать мощность трансформатора ТМГ

Мощность подбирают не «на глаз», а по расчёту. Отправная точка — суммарная нагрузка объекта и режим её работы: одно дело равномерно нагруженная сеть посёлка, другое — цех с двигателями и пусковыми бросками. Затем учитывают способ установки, напряжение сети и требования питающей организации.

1. Считают нагрузку. Складывают мощности потребителей с учётом коэффициента спроса и запаса на перспективу.
2. Определяют напряжение. На входе 6 или 10 кВ, на выходе 0,4 кВ; схема присоединения фиксируется проектом.
3. Выбирают ступень мощности. Из ряда 16, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500 кВА берут ближайшую подходящую.
4. Согласуют исполнение. Корпус под опору, площадку или комплектную подстанцию, состав вводов и защит.

Заниженная мощность приводит к перегрузке и сокращению ресурса, завышенная — к лишним затратам и потерям. Точный расчёт делает проект присоединения.

Области применения серии

• распределение электроэнергии по улицам частной застройки и в посёлках;
• объекты ЖКХ: водозаборы, котельные, насосные и очистные сооружения;
• садовые, дачные и фермерские хозяйства на отдельном присоединении;
• небольшие производства, мастерские, склады и торговые площадки;
• промышленные подстанции на мощных ступенях ряда.

Установка

Младшие и средние ступени удобно размещать в комплектной трансформаторной подстанции наружной установки — киосковой или мачтовой, а также на отдельном фундаменте под ограждением. Крупные машины ставят на площадке или в отдельно стоящей подстанции. Способ монтажа и точка в схеме определяются проектом; для объектов без постоянного персонала это особенно удобно.

Обслуживание

Плановые работы включают осмотр корпуса, вводов и уплотнений, контроль контактных соединений, заземления и состояния масла в объёме, предусмотренном регламентом. График обслуживания составляет эксплуатирующая организация. За счёт отсутствия контакта масла с воздухом число операций с ним меньше, чем у негерметичных трансформаторов сопоставимой мощности.
