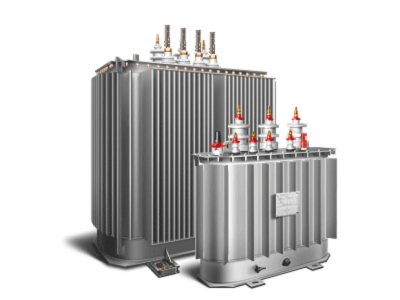

Трансформаторы ТМГ — серия герметичных масляных трансформаторов

ТМГ — семейство трёхфазных силовых трансформаторов с масляным охлаждением, собранных в герметичном баке. Обозначение читается просто: «Т» — трёхфазный, «М» — масляный, «Г» — герметичный. В такой машине трансформаторное масло залито в запаянный объём и не сообщается с атмосферой, поэтому наружу не выходят пары и внутрь не проникает воздух.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Компания ведёт изделие от проекта и изготовления до поставки, монтажа и пусконаладки.

Как устроен герметичный бак

Внутри бака находится активная часть — магнитопровод из холоднокатаной электротехнической стали, обмотки и высоковольтный переключатель. Масло заполняет бак целиком: оно одновременно охлаждает обмотки и служит изоляцией. Ключевая особенность серии в том, что это масло отделено от воздуха. Расширитель и газовая подушка, через которые в негерметичных машинах воздух сообщается с маслом, здесь отсутствуют.

Объём масла меняется при нагреве и остывании, и это изменение компенсируется упругостью гофрированных стенок бака, а не «дыханием» через сообщение с атмосферой. Масло перед заливкой дегазируется, а бак герметично закрывают на заводе. Влаге и кислороду попасть внутрь неоткуда, поэтому масло не увлажняется и стареет медленнее, а его характеристики сохраняются дольше.

Ряд мощностей от 16 до 2500 кВА

Серия охватывает распределительные сети разного масштаба — от питания одного объекта до крупного производства. В ряду есть ступени 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600 и 2500 кВА, младшая мощность — 16 кВА. Чем выше мощность, тем крупнее и тяжелее бак, поэтому конкретные габариты и масса зависят от ступени и исполнения.

• 16–63 кВА — один объект, группа домов, посёлковая инфраструктура.
• 100–250 кВА — распределение по улицам, небольшие предприятия и соцобъекты.
• 400–1250 кВА — жилые районы, цеха, логистика, общественные здания.
• 1600–2500 кВА — промышленные подстанции и крупные потребители.

Где применяют трансформаторы ТМГ

• распределительные сети посёлков и городов малого масштаба;
• комплектные трансформаторные подстанции наружной установки;
• объекты ЖКХ: водозаборы, котельные, насосные станции;
• садовые и дачные товарищества, объекты сельского хозяйства;
• небольшие производства, склады и торговые площадки;
• удалённые объекты связи и телеметрии без постоянного персонала.

Общая черта этих объектов — трансформатор работает там, где неудобно часто отправлять специалиста для обслуживания масла. Герметичное исполнение как раз снижает объём таких работ.

Напряжения и подключение

Стандартно машины серии рассчитаны на напряжение 6 или 10 кВ со стороны питания и 0,4 кВ на выходе. Регулировка напряжения выполняется переключателем без возбуждения — ступенями. Схема присоединения, вводы и состав защит задаются проектом присоединения и требованиями сетевой организации.

Чем герметичное исполнение отличается на практике

У машин с сообщением бака с воздухом масло со временем набирает влагу и окисляется, поэтому требуется регулярно отбирать пробы, следить за уровнем и проводить ревизии расширителя. В ТМГ этого узла нет, а масло изолировано от атмосферы. Для эксплуатирующей организации это означает более короткий перечень плановых работ и меньшую зависимость от присутствия персонала.
