Трансформаторы ТМЗ

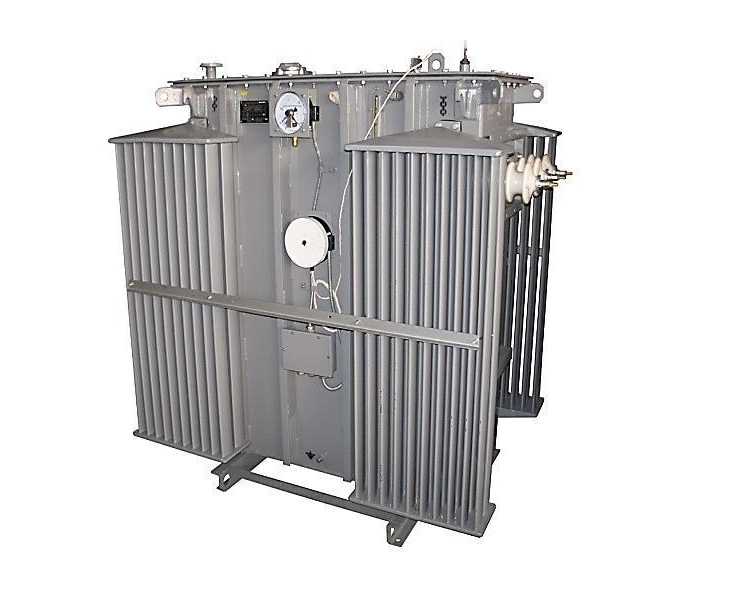

Устройство трансформатора ТМЗ

Активную часть аппарата образуют магнитопровод, обмотки высшего и низшего напряжения и переключатель. Они размещены в сварном баке прямоугольной формы. Для отвода тепла на баке закреплены радиаторы, увеличивающие поверхность охлаждения. Сверху предусмотрены крюки для подъёма, снизу — пробка для спуска масла, пробка для отбора пробы и болт заземления.

Крышка герметично закрывает внутренний объём, поэтому обмен с атмосферой исключён. Именно герметичность в сочетании с азотной подушкой отличает серию ТМЗ от аппаратов с расширительным баком, где масло соприкасается с воздухом.

Как работает защита масла азотом

Над поверхностью масла в закрытом баке находится подушка из сухого азота. Газ химически инертен и не поддерживает окисление, поэтому изоляционная среда не стареет от контакта с кислородом и не насыщается влагой. Азотная подушка одновременно принимает на себя температурные изменения объёма масла при нагреве и остывании.

В результате масло сохраняет диэлектрические свойства весь срок службы, а замена масла при эксплуатации не требуется. Такой режим снижает эксплуатационные расходы и уменьшает риск внеплановых остановок оборудования.

Контроль давления и уровня масла

За безопасность отвечает система сброса давления. При превышении порогового значения срабатывают предохранительная диафрагма или реле давления, и избыток газов выходит наружу. Это защищает бак от деформации при внутренних перенапряжениях.

Уровень масла контролируют по маслоуказателю с тремя контрольными метками. Каждая метка соответствует положению масла в неработающем аппарате при определённой температуре. По ним удобно проверять состояние при сезонных осмотрах, не вскрывая бак.

Регулирование напряжения

Напряжение на стороне низшего напряжения подстраивают ступенями: переключатель даёт несколько положений с шагом ±2,5 % от номинала в диапазоне ±2×2,5 %. Это позволяет привести выходное напряжение к нужному значению без замены аппарата, если фактический уровень сети на площадке отличается от проектного.

Номинальное напряжение первичной обмотки — 6 или 10 кВ, вторичной — 0,4 кВ. Мощность выбирают из ряда 25–2500 кВА по расчётной нагрузке объекта.

Монтаж и условия работы

ТМЗ устанавливают на высоте до 1000 м над уровнем моря при температуре от минус 45 до плюс 40 °С. Аппарат размещают в отсеке комплектной подстанции или на открытой площадке с ограждением, обеспечивая доступ для осмотра. Ввод и вывод выполняют воздушным или кабельным способом по проекту присоединения.

При монтаже заземляют бак, проверяют уровень масла и герметичность соединений, затем проводят испытания под нагрузкой. Пусконаладку и проверку удобнее заказать у изготовителя.

Обслуживание аппарата

Герметичная конструкция упрощает обслуживание: замену масла проводить не нужно. Достаточно периодически осматривать аппарат, проверять уровень по меткам маслоуказателя, состояние уплотнений и заземления. Плановые осмотры удобно совмещать с обслуживанием подстанции, в которой стоит трансформатор.

Производитель и поставка

Трансформаторы ТМЗ изготавливает и поставляет ООО «ТрансЭнергоМонтаж». Компания закрывает полный цикл: подбор по опросному листу, изготовление, доставку, шеф-монтаж и пусконаладку — подробности на trans-em.ru. Обзор серии с подбором мощности — на странице трансформаторы ТМЗ 01.
