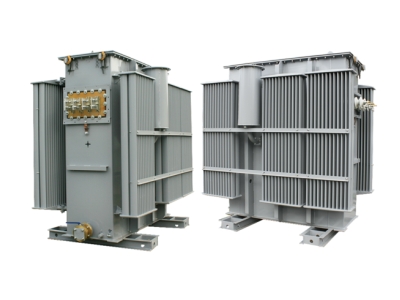

Трансформаторы ТМЗ 01

Трансформаторы ТМЗ: что это за серия

ТМЗ — трёхфазные масляные силовые трансформаторы герметичного исполнения, которые принимают напряжение 6 или 10 кВ и понижают его до 0,4 кВ для питания потребителей. Аппараты рассчитаны на длительную работу под нагрузкой и на пусковые токи электродвигателей, поэтому их часто ставят в составе комплектных трансформаторных подстанций.

Серия продолжает логику масляных аппаратов ТМ, но с акцентом на сохранность изоляционной среды: герметичный бак и защита масла продлевают ресурс и снижают затраты на обслуживание. ООО «ТрансЭнергоМонтаж» изготавливает и поставляет такие трансформаторы по проекту заказчика.

Что означает буква «З» в маркировке

Индекс «З» в названии указывает на защиту масла. Над поверхностью масла в закрытом баке располагается азотная подушка: сухой азот не даёт маслу контактировать с кислородом и влагой воздуха. Изолирующая и охлаждающая жидкость не окисляется и не набирает влагу, а её диэлектрические свойства сохраняются на протяжении всего срока эксплуатации.

Герметичность исключает доступ воздуха внутрь бака, поэтому при работе не требуется периодическая замена масла. Владельцу остаётся контролировать уровень по маслоуказателю и проверять состояние узлов при плановых осмотрах.

Как подобрать трансформатор под объект

Мощность выбирают по суммарной расчётной нагрузке с запасом на пусковые токи и на дальнейшее расширение. Ориентиром служит проект присоединения и требования сетевой организации: она задаёт напряжение на входе, схему учёта и защиты. Если нагрузка складывается из нескольких групп потребителей, часто выгоднее взять аппарат старшей ступени, чем два младших.

Исполнение ввода и вывода выбирают по трассировке линий: воздушный вариант удобен при подводе от воздушной линии, кабельный — при кабельных вводах. Климатическое исполнение и категорию размещения уточняют по условиям площадки.

Область применения

• распределительные сети городов и посёлков;
• промышленные предприятия и цеха с непрерывным циклом;
• объекты нефтегазовой отрасли;
• котельные, насосные и компрессорные станции;
• комплектные трансформаторные подстанции разных типов.

Мощностной ряд и параметры подключения

Серия охватывает мощности от 25 до 2500 кВА по стандартному ряду: 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600 и 2500 кВА. Номинальное напряжение первичной обмотки — 6 или 10 кВ, вторичной — 0,4 кВ. Габариты и масса зависят от мощности и выбранного исполнения, поэтому под конкретный объект их берут из опросного листа.

Напряжение регулируют ступенями, что позволяет подстроить аппарат под фактический уровень сети на площадке. Изготовление ведут по ГОСТ и ТУ, что подтверждает соответствие требованиям для объектов такого класса.

Условия эксплуатации и монтаж

Трансформаторы ТМЗ рассчитаны на установку на высоте до 1000 м над уровнем моря и на работу при температуре воздуха от минус 45 до плюс 40 °С. Среда должна быть взрыво- и пожаробезопасной, без токопроводящей пыли и агрессивных газов. Аппарат размещают на фундаменте или в отсеке подстанции с доступом для осмотра.

Монтаж выполняют по проекту присоединения: подключают ввод и вывод, заземляют бак, проверяют уровень масла и состояние уплотнений. Пусконаладку и проверку под нагрузкой удобно поручить изготовителю, чтобы сохранить гарантию.

Поставка и сервис от производителя

ООО «ТрансЭнергоМонтаж» изготавливает трансформаторы ТМЗ, поставляет их на объект и выполняет шеф-монтаж и пусконаладку. Полный цикл работ — от подбора по опросному листу до ввода в эксплуатацию — описан на сайте trans-em.ru. Смежная страница каталога — трансформаторы ТМЗ с описанием устройства аппарата.
