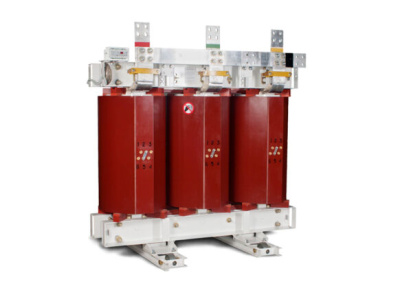

Трансформаторы ТСЛ — сухие силовые трансформаторы с литой изоляцией обмоток

ТСЛ — это трёхфазные сухие силовые трансформаторы, у которых обмотки залиты изоляционным компаундом. Индекс читается просто: «Т» — трёхфазный, «С» — естественное воздушное охлаждение, «Л» — литая изоляция обмоток. Аппарат преобразует электроэнергию сети 6 или 10 кВ в 0,4 кВ для питания потребителей, но делает это без масла: изоляционной жидкости, бака и связанных с ними процедур в конструкции нет.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Компания выполняет полный цикл: проектирование, изготовление, поставку, монтаж и пусконаладку.

Почему серию ТСЛ берут для установки внутри зданий

Масляный трансформатор — это источник горючей жидкости, поэтому его размещение в здании ограничено нормами: требуются отдельное помещение, маслоприёмник, огнестойкие преграды. У сухого аппарата таких ограничений нет. Литая изоляция не горит и не течёт, поэтому пожарная нагрузка на помещение ниже, а подстанцию можно разместить прямо в контуре объекта.

• масла нет — значит, нет горючей жидкости и риска возгорания;
• не нужны маслоприёмник и яма для аварийного слива;
• исключены протечки, запах и загрязнение пола и оборудования;
• при эксплуатации не выполняют доливку, отбор проб и утилизацию масла.

Для объектов, которые нельзя отнести к отдельно стоящим пожароопасным зданиям, это решающий аргумент при выборе типа трансформатора.

Где применяют трансформаторы ТСЛ

Серия рассчитана на площадки, где оборудование стоит рядом с людьми либо к пожарной безопасности предъявлены повышенные требования:

• торговые и многофункциональные центры, магазины, предприятия общепита;
• социальные объекты — школы, поликлиники, детские сады, спортивные комплексы;
• производственные корпуса, цеха и мастерские с требованиями по пожарной безопасности;
• офисные и административные здания, гостиницы, бизнес-центры;
• котельные, насосные и узлы вентиляции, размещённые внутри строений.

Один и тот же признак объединяет такие объекты: трансформатор должен работать в здании, а не в отдельном пожароопасном боксе.

Ряд мощностей: от 10 до 3150 кВА

Широкий диапазон позволяет закрыть одной серией и небольшой ввод, и питание крупного комплекса. Условно мощности делятся на четыре группы:

• 10, 16, 25 и 40 кВА — для отдельных помещений, вводов и локальных нагрузок;
• 63, 100, 160 и 250 кВА — питание мастерских и производственных блоков;
• 400, 630 и 1000 кВА — корпуса, торговые и административные объекты с плотной нагрузкой;
• 1250, 1600, 2000 и 3150 кВА — крупные комплексы, цеха и подстанции.

Нужную ступень подбирают по расчётной нагрузке объекта, а не по его площади.

Как устроена литая изоляция

Магнитопровод собирают из электротехнической стали, а обмотки заливают эпоксидным компаундом с наполнителем в вакуумзаливочной машине. После отверждения изоляция становится монолитной: она защищает обмотку от влаги, пыли и механических воздействий и не требует обслуживания как жидкость. Обмотки низшего напряжения выполняют из алюминиевой фольги с изоляцией из стеклотканевого препрега. Против перегрева служит тепловая позисторная защита, встроенная в обмотку низшего напряжения и выведенная на клеммы теплового реле.

Как подобрать исполнение под объект

Мощности для выбора мало. На исполнение влияют напряжение сети (6 или 10 кВ), схема и группа соединения обмоток, способ подключения, требования к степени защиты и условия размещения. Трансформаторы поставляются как без защитного кожуха, так и в кожухе — это разные исполнения одной серии. Все параметры фиксируют в проекте до запуска изделия в производство.

Если у вас есть проект присоединения или опросный лист, специалисты ООО «ТрансЭнергоМонтаж» подберут подходящую мощность и исполнение под ваш объект.
