Силовой сухой трансформатор ТСЛ 10

Силовой сухой трансформатор ТСЛ 10 кВА

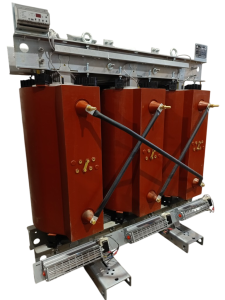

ТСЛ 10 — трёхфазный сухой трансформатор с литой изоляцией обмоток мощностью 10 кВА. Это нижняя ступень серии: аппарат рассчитан на небольшую сосредоточенную нагрузку, которую нужно запитать отдельно от общей сети. Обмотки залиты изоляционным компаундом, масла в конструкции нет, поэтому трансформатор можно разместить прямо в помещении — в щитовой, технической комнате или подсобном блоке.

Изготовитель и поставщик — ООО «ТрансЭнергоМонтаж». Проект, поставку, монтаж и пусконаладку выполняет одна компания.

Для каких нагрузок достаточно 10 кВА

Мощность 10 кВА рассчитана на сосредоточенную нагрузку, для которой отдельная подстанция не нужна. Это освещение и розеточная сеть небольшого блока, приводы ворот и калиток, вентиляция, насос, зарядные устройства, оборудование поста охраны, сети связи и сигнализации.

Трансформатор принимает напряжение сети среднего класса, а на низкой стороне питает распределительный щит или единичный потребитель. Класс напряжения обмоток, схему и группу соединения задаёт проект присоединения — под конкретную сеть и конкретную нагрузку.

Как устроен трансформатор с литой изоляцией

Магнитопровод и три обмотки объединены литым компаундом, который после отверждения работает как твёрдая изоляция. Токоведущие части оказываются герметично закрыты, а внешние выводы выведены для подключения кабеля или шины. Сердечник собран из электротехнической стали, обмотки выполнены проводом с собственной изоляцией и дополнительно залиты. Конструкция рассчитана на работу в помещении, где нет осадков и агрессивной среды.

Против перегрева трансформатор защищён тепловой позисторной защитой, встроенной в обмотку низшего напряжения и выведенной на клеммы теплового реле.

Что даёт отсутствие масла в небольшом помещении

У масляного трансформатора часть площади занимает маслоприёмник и огнестойкая преграда, а сама жидкость требует контроля уровня и герметичности. В ТСЛ масла нет, поэтому нет бака, уровня и ямы для аварийного слива. Для компактной щитовой это заметно упрощает планировку: аппарат ставят в обычной комнате, а не в отдельном боксе.

Дополнительно снимаются вопросы, связанные с утечкой и старением масла: нечему протекать и нечего менять или утилизировать. Обслуживание сводится к осмотру и проверке соединений.

Где размещают ТСЛ 10 кВА

• щитовые и технические помещения внутри зданий;
• небольшие мастерские, склады и бытовые блоки на объекте;
• узел вентиляции или насосная локального назначения;
• освещение площадки, пункт охраны, временное присоединение.

Во всех случаях критерий один: нагрузка небольшая и сосредоточена рядом с местом установки аппарата.

Подключение и пуск

1. Раму ставят на подготовленное основание и выравнивают по уровню.
2. К зажимам подводят питание и линию нагрузки.
3. Корпус и металлические части заземляют.
4. Схему проверяют и подают напряжение.

Масса и габариты конкретного исполнения зависят от обмоток и класса напряжения и уточняются в проекте.

Обслуживание малого трансформатора

Изоляционная жидкость отсутствует, поэтому не нужно проверять её уровень, отбирать пробы и доливать. Плановые работы сводятся к осмотру компаунда и изоляторов, чистке и протяжке контактных соединений, контролю нагрева под нагрузкой. Для объекта без постоянного электрического персонала это удобно: регламент простой и не требует специальных операций с маслом.

Запас мощности и перспектива

Даже на малой мощности стоит оценить, будет ли нагрузка расти. Небольшой запас позволит позже добавить потребитель без замены аппарата. Ступени 10 и 16 кВА стоят рядом в ряду, поэтому переход на следующую мощность не меняет класс оборудования и способ его установки.
