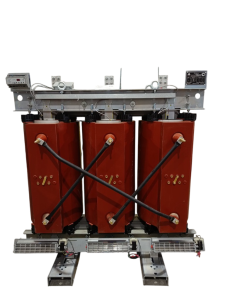

Силовой сухой трансформатор ТСЛ 100

Силовой сухой трансформатор ТСЛ 100 кВА

ТСЛ 100 — трёхфазный сухой трансформатор мощностью 100 кВА с литой изоляцией обмоток. С этой ступени начинается диапазон, рассчитанный на цеховую нагрузку: оборудование участка, линию станков, вентиляцию и освещение корпуса питают от одного аппарата.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж». Изготовление ведётся по проекту присоединения под конкретную сеть объекта.

Начало производственного диапазона

100 кВА — первая ступень, которую регулярно берут для производственного участка. Суммарная нагрузка цеха здесь уже не укладывается в малую ступень, но ещё не требует крупного распределительного устройства. Трансформатор принимает среднее напряжение и выдаёт низкое на вводно-распределительное устройство цеха.

Напряжения обмоток, схему и группу соединения задаёт проект присоединения — под конкретную сеть и состав оборудования участка.

Что питает трансформатор 100 кВА

• станки и прессы участка;
• компрессоры и вентиляцию цеха;
• освещение производственного корпуса;
• зарядную технику и вспомогательное оборудование.

Размещение внутри цеха

У масляного аппарата такой мощности потребовалось бы отдельное помещение с маслоприёмником и противопожарными мерами. В ТСЛ масла нет, изоляция твёрдая, поэтому трансформатор размещают в цехе или в соседней щитовой и сокращают длину низковольтных линий. Короткие линии до потребителей означают меньше потерь и меньше кабеля.

Исполнение под производство

Конструкция — магнитопровод и три катушки, залитые компаундом, плюс выводы для присоединения. Изделие поставляется на раме для напольной установки. Состав поставки, включая крепёж и клеммные узлы, определяется заказом и проектом.

Подключение по шагам

1. Готовят основание и устанавливают аппарат по уровню.
2. Подводят питающий кабель и линии цеха.
3. Заземляют корпус и металлические части.
4. После проверки схемы подают напряжение и выводят на нагрузку.

Обслуживание на производстве

Масло не контролируется и не меняется, потому что его нет. Регламент включает осмотр компаунда и изоляторов, чистку, протяжку контактных соединений и контроль нагрева. Для цеха это означает, что трансформатор не требует отдельной службы по обслуживанию изоляционной жидкости, а простои на профилактику сокращаются.

Как подбирают мощность участка

Расчётная нагрузка цеха редко совпадает с простой суммой паспортных мощностей: часть оборудования работает не одновременно, у двигателей есть пусковые токи. Поэтому мощность подбирают по расчётному максимуму и с запасом, а не сложением номиналов. Если участок планируют расширять, запас особенно важен — иначе при подключении новых станков придётся менять трансформатор, а это остановка производства.

Сухое исполнение и требования к помещению

Помещение под сухой трансформатор планировать проще: не нужны маслоприёмник, поддон и огнестойкая преграда, которые предусматривают для масляного аппарата. Достаточно места, отведённого проектом под оборудование и проходы для обслуживания. Отсутствие масла снимает и риск протечки: залитые обмотки не выделяют жидкость и не требуют контроля её состояния.

Это особенно удобно на действующих предприятиях, где свободной площади мало, а строить отдельное помещение под трансформатор негде.

Комплектация и условия заказа

Помимо силовой части заказ определяет способ подключения, элементы крепления, при необходимости защитный кожух и монтажную оснастку. Исполнение уточняют до изготовления, а параметры обмоток фиксируют по проекту присоединения. Доставку и монтаж выполняют специалисты производителя.
