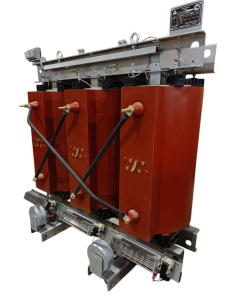

Силовой сухой трансформатор ТСЛ 1000

Сухой трансформатор ТСЛ 1000 кВА

ТСЛ 1000 — трёхфазный сухой трансформатор с литой изоляцией обмоток номиналом 1000 кВА. С этой ступени начинается класс крупных объектов: один аппарат способен питать производственный корпус целиком, включая силовое оборудование, вентиляцию, освещение и инженерные системы.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж».

Зачем на производстве один трансформатор вместо нескольких

На большом участке нагрузка распределена по группам потребителей, и на первый взгляд удобнее поставить несколько аппаратов меньшей ступени. Но каждый дополнительный трансформатор — это отдельный ввод, своя точка присоединения и свой объём обслуживания. Один ТСЛ 1000 кВА закрывает нагрузку корпуса целиком и сокращает число узлов, за которыми нужно следить.

Класс напряжения обмоток, схему и группу соединения выбирают по проекту присоединения — под конкретную сеть площадки и состав потребителей.

Литая изоляция вместо масляного бака

Обмотки ТСЛ залиты компаундом. Изоляционной жидкости в конструкции нет, поэтому подстанцию размещают прямо у потребителя, внутри контура здания: отпадают огнестойкое отделение, маслоприёмник и организованный отвод при аварии.

Короткие низковольтные линии — отдельная выгода. При номинале 1000 кВА токи в сети 0,4 кВ велики, и в длинных кабелях потери заметны. Чем ближе трансформатор стоит к нагрузке, тем меньше энергии уходит в нагрев проводников и тем стабильнее напряжение на вводе потребителя.

Где применяется

• механообрабатывающие и сборочные цеха с плотной нагрузкой;
• складские и логистические комплексы;
• крупные общественные и торговые здания;
• объекты, где противопожарные нормы ограничивают применение масляного оборудования.

Что входит в поставку

Силовая часть — магнитная система с залитыми обмотками и выводами под кабель или шину. Аппарат отгружается на опорной раме; наполнение комплекта и габариты согласуются под конкретный объект, потому что зависят от исполнения.

Монтаж и первый пуск

1. Установка на подготовленное основание и выверка по уровню.
2. Присоединение питающей и отходящих линий объекта.
3. Заземление корпуса и нетоковедущих частей.
4. Испытания, измерения по проекту и подача напряжения.

Работы удобнее вести силами одного подрядчика: расчёт, изготовление, монтаж и пусконаладка в одних руках снимают разногласия между исполнителями.

Регламент без работ с маслом

Изоляция твёрдая, поэтому отбор проб, доливка и замена жидкости в регламент не входят. Остаются осмотр, очистка от пыли, протяжка контактных соединений и контроль нагрева под нагрузкой. Для действующего производства это меньше плановых простоев и меньше зависимости от узкопрофильной службы.

Что влияет на выбор исполнения

Одной мощности для заказа недостаточно. Нужны класс напряжения сети, схема соединения обмоток, характер нагрузки и условия размещения — от них зависят выводы, способ присоединения и комплектация. Недостающие данные уточняют в проекте электроснабжения.

Для производственного корпуса стоит заранее оценить перспективу роста нагрузки: небольшой запас мощности позволит подключить новое оборудование без замены трансформатора, а такая замена требует останова.

Как оценивают нагрузку корпуса

Мощность трансформатора не берут приблизительно. Нагрузку собирают по всем потребителям цеха — станкам, приводам, вентиляции, освещению — и приводят к расчётному максимуму с учётом коэффициентов использования и одновременности. Отдельно учитывают пусковые токи двигателей, которые кратковременно превышают рабочие.

Если считать простой суммой номиналов, результат выйдет завышенным, и трансформатор будет работать с недогрузкой. Если пренебречь пусковыми режимами — возможны перегрузки. Поэтому нагрузку считают по проекту, а не оценочно.
