Силовой сухой трансформатор ТСЛ 16

Силовой сухой трансформатор ТСЛ 16 кВА

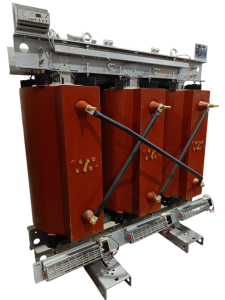

ТСЛ 16 — трёхфазный сухой трансформатор с литой изоляцией обмоток мощностью 16 кВА. Следующая ступень после 10 кВА: её берут, когда нагрузка шире — добавляется вентиляция, освещение нескольких помещений или небольшой технологический потребитель. Обмотки залиты изоляционным компаундом, масла в конструкции нет.

Изготовитель и поставщик — ООО «ТрансЭнергоМонтаж». Подбор исполнения, поставку и монтаж ведёт одна организация.

Когда выбирают 16 кВА

Мощность 16 кВА подходит для питания одного небольшого объекта или группы потребителей суммарной мощностью около этой величины. Речь идёт о магазине, кафе, офисе небольшой площади, бытовом корпусе на стройплощадке, котельной или насосной локального назначения. Такой объект обычно не имеет собственной подстанции, но нуждается в понижении напряжения до 0,4 кВ.

Трансформатор принимает среднее напряжение и выдаёт низкое на распределительный щит объекта. Напряжения обмоток, схему и группу соединения определяет проект, поэтому исполнение подгоняют под конкретную сеть, а не берут вслепую.

Сухое исполнение там, где бывают люди

16 кВА — мощность, при которой трансформатор нередко оказывается в помещении, куда заходят сотрудники или посетители. Здесь важно, что в аппарате нет масла: не бывает запаха, протечек и связанной с ними опасности. Маслоприёмник не нужен, поэтому техническое помещение планируется компактно, а оборудование не приходится выносить в отдельную пристройку. Это заметно упрощает размещение торговой или офисной точки.

Типовые объекты

• магазины, кафе и офисы небольшой площади;
• бытовые и административные блоки на производстве и стройплощадке;
• насосные, котельные, узлы вентиляции;
• социальные и бытовые помещения, где по нормам нежелательна установка масляного оборудования.

Признак один: небольшая нагрузка, которую удобнее запитать от отдельного трансформатора внутри здания.

Исполнение и комплектация

Трансформатор состоит из магнитопровода с тремя обмотками, залитыми изоляционным компаундом, и выводов для подключения. Поставляется на опорной раме, рассчитанной на установку внутри помещения. Дополнительные элементы — клеммные соединения, крепёж, при необходимости защитный кожух — согласуются при заказе. Масса и габариты зависят от исполнения и уточняются по проекту.

Обмотки низшего напряжения выполнены из алюминиевой фольги с изоляцией из стеклотканевого препрега, обмотки высшего напряжения залиты эпоксидной смолой.

Установка и ввод в работу

Аппарат выставляют на подготовленном основании, подключают питание и отходящую линию, выполняют заземление. Пуск проводят после проверки всех соединений и необходимых измерений. Работы удобно вести в комплексе с монтажом щита: одна подрядная организация отвечает и за трансформатор, и за его подключение.

Как обслуживают сухой трансформатор

Уровень масла контролировать не нужно, потому что жидкости нет. Эксплуатационный регламент включает периодический осмотр корпуса и изоляции, чистку, протяжку контактов и наблюдение за нагревом под нагрузкой. Для магазина или офиса, где нет собственной электротехнической службы, это означает минимум регламентных работ и отсутствие операций, требующих специальной подготовки.

Как подбирается исполнение под объект

Мощности мало для выбора аппарата: важны напряжения обмоток, схема и группа соединения, способ прокладки линий и место установки. По этим данным определяют исполнение, тип выводов и комплектацию.

Если состав нагрузки объекта ещё не окончателен, закладывают небольшой запас по мощности. Это позволяет позже подключить дополнительное оборудование без замены трансформатора.

Отдельно стоит учитывать режим работы потребителей. Освещение и вентиляция нагружают сеть постоянно и ровно, а компрессор или привод включаются реже, но берут больший ток в момент пуска. Проект учитывает и длительную, и кратковременную нагрузку, чтобы выбранная ступень покрывала оба режима с запасом.
