Силовой сухой трансформатор ТСЛ 1600

Сухой трансформатор ТСЛ 1600 кВА

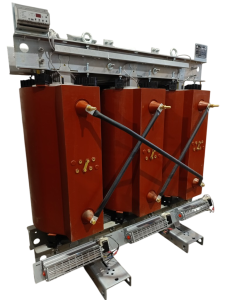

ТСЛ 1600 — трёхфазный сухой трансформатор с литой изоляцией обмоток номиналом 1600 кВА. Аппарат ставят на промышленных и складских объектах, где суммарная нагрузка велика, а масляное оборудование внутри здания разместить невозможно или нежелательно.

Изготовитель и поставщик — ООО «ТрансЭнергоМонтаж».

Почему масляный трансформатор не ставят в цех

Масляный аппарат в производственном помещении несёт риски: изоляционная жидкость горюча, при аварии возможна утечка, а по нормам требуется отдельное огнестойкое помещение и маслоприёмник. Во многих цехах под это просто нет места, а рядом находятся люди и оборудование.

ТСЛ этой проблемы не создаёт: обмотки залиты компаундом, жидкости в конструкции нет. Подстанцию встраивают в производственный или складской корпус без противопожарных барьеров и поддонов.

Промышленная нагрузка и особенности выбора

1600 кВА питает технологические линии, компрессорное и насосное оборудование, вентиляцию и освещение корпуса. Нагрузка здесь не постоянна: двигатели дают пусковые токи, оборудование включается группами. Поэтому мощность подбирают по расчётному максимуму с запасом, а не сложением номиналов.

Класс напряжения сети, схему и группу соединения обмоток определяет проект присоединения.

Где применяется

• производственные и ремонтные корпуса;
• складские и логистические комплексы с техникой;
• холодильные и компрессорные объекты;
• площадки со строгими требованиями пожарной безопасности.

Обслуживание на действующем производстве

У масляного трансформатора регламент включает контроль уровня жидкости, отбор проб и периодическую замену, а также обращение с маслом как с отходом. В ТСЛ этот раздел отсутствует полностью. Остаётся осмотр, чистка, протяжка контактных соединений и контроль нагрева под нагрузкой, что экономит трудозатраты и время простоев.

Поставка и монтаж

Аппарат поставляется на опорной раме, сердечник и обмотки защищены от механических воздействий, выводы рассчитаны под кабель или шину. Порядок работ:

1. установка на основание и выверка;
2. присоединение вводных и отходящих линий;
3. заземление корпуса и нетоковедущих частей;
4. проверка соединений, измерения и пуск.

Комплектацию и исполнение фиксируют до изготовления, поэтому исходные данные по сети и площадке уточняют заранее.

Холодильные и компрессорные объекты

На таких площадках нагрузка складывается из компрессоров, насосов и холодильных машин — оборудования с двигателями и частыми пусками. Сухое исполнение удобно тем, что рядом с технологическими агрегатами нет горючей жидкости, а техническое помещение не требует противопожарных решений под масло.

Дополнительно отпадает необходимость организовывать площадку для хранения и замены масла, что на стеснённой территории производственного объекта бывает затруднительно. Обслуживание сводится к осмотру аппарата и контролю нагрева, без вывоза и утилизации изоляционной жидкости.

Что нужно для расчёта

Чтобы подобрать аппарат под объект, нужны расчётная нагрузка корпуса, класс напряжения питающей сети, схема соединения обмоток и условия размещения. На их основе определяют исполнение, выводы и состав комплектации.

Если часть данных ещё не готова, её уточняют в проекте присоединения. Для производственных объектов с расширением стоит сразу заложить перспективу роста нагрузки: это дешевле, чем менять трансформатор на действующем объекте позже.
