Силовой сухой трансформатор ТСЛ 400

Силовой сухой трансформатор ТСЛ 400 кВА

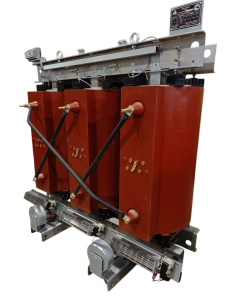

ТСЛ 400 — трёхфазный сухой трансформатор мощностью 400 кВА с литой изоляцией обмоток. 400 кВА — типовой уровень для внутренней установки в здании: такой аппарат питает жилой, офисный, торговый или социальный объект из встроенной или пристроенной подстанции.

Изготовитель и поставщик — ООО «ТрансЭнергоМонтаж».

Почему 400 кВА считают типовым для установки в здании

Для жилых и общественных зданий средней величины 400 кВА закрывает основную нагрузку: освещение, лифты, насосы, вентиляцию, бытовые потребители. Мощность достаточно велика, чтобы питать объект целиком, и при этом остаётся в диапазоне, где сухие трансформаторы применяют особенно широко.

Масляный аппарат такой мощности в здании размещать неудобно и не всегда разрешено, поэтому выбор часто останавливается на сухом исполнении.

Где размещают

• встроенные и пристроенные подстанции жилых домов;
• офисные и административные здания средней этажности;
• торговые объекты и комплексы услуг;
• социальные объекты и производственные корпуса с распределённой нагрузкой.

Ограничения масляного оборудования

Масляный трансформатор требует маслоприёмника, огнестойкого отделения и запаса по противопожарным требованиям — под это уходит полезная площадь. В ТСЛ обмотки залиты компаундом, жидкости в конструкции нет, поэтому аппарат встраивается компактнее и не создаёт риска протечки в здании.

Сухое исполнение и пожарная безопасность

Обмотки ТСЛ залиты негорючим изоляционным составом, поэтому аппарат не выделяет горючей жидкости и не требует огнестойкого отделения с маслоприёмником. Это упрощает согласование размещения подстанции внутри здания и снижает требования к строительной части. Для жилых и социальных объектов, где нормы к пожарной безопасности жёсткие, сухое исполнение часто становится единственным практичным вариантом.

Дополнительно исключается риск протечки: залитые обмотки не выделяют жидкость, поэтому под трансформатором не нужны поддон и системы сбора масла.

Что влияет на выбор между 400 и соседними ступенями

Рядом по мощности стоят 250 и 630 кВА. Если расчётная нагрузка близка к границе, ориентируются на перспективу: ступень с запасом позволяет подключать новых потребителей без замены аппарата. Для объекта средней величины 400 кВА обычно закрывает нагрузку целиком, включая инженерные системы и лифты.

Состав и комплектация

Трансформатор собран на магнитной системе, обмотки залиты компаундом, выводы выведены для подключения. Отгрузка — на опорной раме. Состав комплекта (клеммы, крепёж, кожух) и размеры определяются проектом объекта.

Монтаж

1. Монтируют на основание и выставляют по уровню.
2. Подключают питание и отходящие линии.
3. Заземляют корпус и металлические части.
4. Выполняют измерения по проекту и включают питание.

Обслуживание

Изоляционная жидкость отсутствует, поэтому её уровень и состояние не проверяют. Обслуживание — осмотр, чистка, протяжка контактных соединений и контроль нагрева. Для жилого или офисного объекта, где нет постоянного электротехнического персонала, это важное преимущество.

Как определить нужную мощность

Мощность подбирают по расчётной нагрузке здания: суммируют потребителей с учётом коэффициентов одновременности и запаса на перспективу. Для 400 кВА это, как правило, объект средней величины с лифтами, насосами, вентиляцией и освещением.

Если нагрузка объекта ещё уточняется, ступень с запасом избавит от замены трансформатора в будущем.

Условия размещения и ввод в эксплуатацию

Встроенную подстанцию размещают в техническом помещении здания. Требования к нему — размеры, проходы, вентиляция — определяет проект под выбранное исполнение. После монтажа выполняют проверку схем и измерений, затем трансформатор вводят в работу под нагрузкой.
