Силовой сухой трансформатор ТСЛ 630

Силовой сухой трансформатор ТСЛ 630 кВА

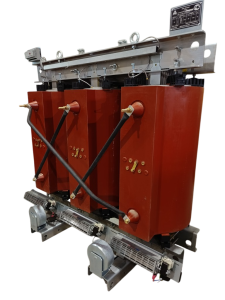

ТСЛ 630 — трёхфазный сухой трансформатор мощностью 630 кВА с литой изоляцией обмоток. Аппарат этого уровня питает крупное здание или производственный корпус, где нагрузка высока и распределена по нескольким направлениям.

Производитель и поставщик — ООО «ТрансЭнергоМонтаж».

Задачи мощности 630 кВА

630 кВА закрывает питание многофункционального или торгового комплекса, цеха с плотной нагрузкой, крупного офисного или социального здания. От одной подстанции работают силовые и осветительные потребители, инженерные системы, вентиляция и отопление.

Трансформатор получает среднее напряжение и выдаёт низкое на вводно-распределительное устройство. Схема соединения и напряжения обмоток определяются проектом присоединения.

Встроенная подстанция без масла

На объектах такого размера площадь под технические помещения расписана заранее. Масляный аппарат требует огнестойкого отделения и маслоприёмника, что съедает полезные метры. ТСЛ с залитыми обмотками не содержит масла, поэтому подстанцию размещают компактнее — прямо в контуре здания.

Близкое размещение уменьшает длину низковольтных линий, а значит, потери и объём кабеля.

Где применяется

• торговые и многофункциональные комплексы;
• крупные офисные и административные здания;
• производственные корпуса с насыщенной нагрузкой;
• социальные объекты и площадки, где к пожарной безопасности предъявлены повышенные требования.

Исполнение

Аппарат включает сердечник, залитые обмотки и выводы под кабель или шину, установлен на раме. Комплект поставки формируется под объект; массу и габариты уточняют при проектировании. При необходимости добавляют защитный кожух и монтажную оснастку.

Монтаж и ввод

1. Размещают на основании, выверяют по уровню.
2. Подсоединяют ввод и линии объекта.
3. Выполняют заземление корпуса и частей.
4. Проверяют соединения, измеряют и включают.

Обслуживание

Проверка масла не выполняется. Регламент — осмотр, чистка, протяжка контактных соединений, контроль нагрева под нагрузкой. Для крупного объекта это упрощает эксплуатацию и снижает зависимость от специализированной службы, обслуживающей масляное хозяйство. Отбор проб, доливка и утилизация жидкости при этом не нужны вовсе — изоляция твёрдая.

Как подбирают мощность под объект

Для крупного объекта мощность считают по расчётной нагрузке всех потребителей с учётом коэффициентов одновременности и запаса на развитие. 630 кВА — уровень, при котором один трансформатор питает здание или корпус целиком.

У торговых комплексов нагрузка складывается из инженерных систем, освещения, холодильного и вентиляционного оборудования; у цехов — из силовых потребителей и технологических линий. Если на объекте работают несколько подстанций, схему распределения нагрузок определяет проект электроснабжения.

Что задаёт исполнение

Исполнение определяется классом напряжения сети, схемой соединения, способом подключения и условиями помещения. Эти данные фиксируют в проекте до изготовления изделия, поэтому все детали согласуют заранее.

Реконструкция действующих объектов

При модернизации производства или здания часто нет возможности построить отдельное помещение под масляный трансформатор. Сухое исполнение позволяет встроить подстанцию 630 кВА в существующий корпус, сократив строительные работы. Короткие низковольтные линии при этом снижают потери и облегчают компоновку распределительных устройств.
