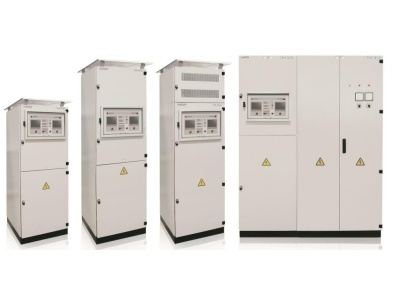

Возбудители тиристорные цифровые (ВТЦ) 01

Что такое тиристорный цифровой возбудитель

ВТЦ — это тиристорные цифровые возбудители, устройства управления возбуждением синхронных электрических машин. Возбудитель регулирует ток в обмотке возбуждения синхронных двигателей и генераторов, поддерживая устойчивый синхронный режим при изменениях нагрузки. Тиристорная силовая часть обеспечивает быстрое и плавное изменение тока, а цифровое управление — точное поддержание заданных параметров и надёжную защиту машины.

Синхронная машина без управления возбуждением теряет устойчивость при резких колебаниях нагрузки и напряжения сети. Возбудитель снимает эту проблему: он непрерывно следит за режимом и меняет ток возбуждения так, чтобы машина работала стабильно.

Зачем управлять возбуждением синхронной машины

• поддержание устойчивости синхронного режима двигателей и генераторов;
• стабильная работа машины при изменениях нагрузки и напряжения сети;
• форсировка возбуждения при аварийных снижениях напряжения;
• плавное регулирование реактивной мощности и режима машины;
• защита обмотки возбуждения от перегрузок и нештатных режимов.

Как устроен возбудитель

Силовую основу образует тиристорный преобразователь, который формирует ток возбуждения. Управляет им цифровой блок: он обрабатывает сигналы датчиков тока и напряжения, рассчитывает требуемое воздействие и выдаёт команды на тиристоры. Дополняют систему аппаратура защиты, сигнализации и каналы связи с системой управления объекта. Такое построение делает характеристики регулирования повторяемыми и настраиваемыми.

Щёточные и бесщёточные машины

Возбудитель работает как с высоковольтными щёточными, так и с бесщёточными синхронными машинами. В щёточном исполнении ток подводится к обмотке возбуждения напрямую, в бесщёточном управление ведётся через канал возбудителя. Исполнение и схема подключения подбираются под конкретную машину и её систему возбуждения.

Где применяются ВТЦ

• приводы насосов, компрессоров, мельниц, вентиляторов и дробилок;
• системы возбуждения синхронных генераторов на электростанциях;
• промышленные объекты с высоковольтными синхронными двигателями;
• установки, где важна устойчивая работа машины при переменной нагрузке.

Из каких данных исходят при подборе

Подбор ведётся по параметрам машины: типу возбуждения, номинальным данным обмотки, требуемым характеристикам регулирования и условиям эксплуатации. По ним уточняются состав, исполнение и настройки устройства. Универсального возбудителя не существует — каждый подбирается под свою машину.

Обслуживание

Цифровое управление упрощает эксплуатацию: настройки хранятся в памяти, события фиксируются в журнале, а диагностика подсказывает отклонения в работе. Плановое обслуживание сводится к осмотру силовой части, проверке охлаждения и контролю соединений. Техническое сопровождение и обновление параметров выполняет производитель.

Требования к условиям эксплуатации

Возбудитель размещается в шкафу, рассчитанном на условия конкретного объекта. При проектировании учитываются температура окружающей среды, качество охлаждения, доступ для обслуживания и требования к электромагнитной совместимости с остальным оборудованием. Исполнение шкафа и способ отвода тепла подбираются так, чтобы силовая часть работала в допустимом тепловом режиме.

Как проходит поставка и внедрение

Сначала уточняются параметры синхронной машины и режимы её работы, затем определяется исполнение возбудителя. После изготовления устройство поставляется на объект, где выполняется монтаж, подключение цепей и наладка под конкретную машину. Завершает работы проверка под нагрузкой и передача эксплуатационному персоналу.
