Выкатной элемент К-37

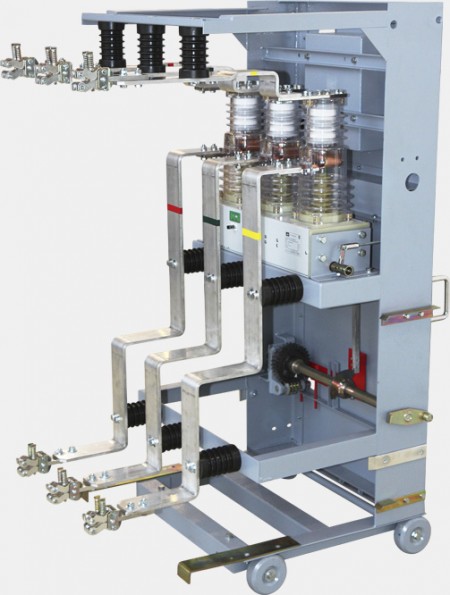

Выкатной элемент К-37 — аппарат в выдвижной части ячейки

Выкатной элемент К-37 — выдвижная часть камеры комплектного распределительного устройства. Внутри неё размещён коммутационный аппарат, который включает и отключает присоединение. В рабочем положении аппарат включён в главную цепь, а выкатывается элемент только тогда, когда нужно провести осмотр, ремонт или замену.

Такое исполнение выбрано потому, что аппарат требует периодического внимания, а вся ячейка при этом остаётся на месте. Меняется только выдвижная часть, корпус камеры не трогают.

Поставку ведёт ООО «ТрансЭнергоМонтаж».

Какой аппарат стоит внутри

Основу элемента составляет коммутационный аппарат: выключатель, рассчитанный на работу в сети среднего напряжения. Он замыкает и размыкает главную цепь при нормальных режимах и отключает присоединение при аварии.

Тип и параметры аппарата определяются схемой присоединения, характером нагрузки и требованиями к защите. До изготовления эти данные фиксируют в опросном листе, чтобы элемент точно соответствовал проекту.

Работа элемента в ячейке

• Рабочее положение. Элемент стоит в камере, главная цепь замкнута, аппарат держит нагрузку.
• Контрольное положение. Главные цепи разомкнуты, вторичные остаются подключёнными — можно проверить защиту и сигнализацию.
• Ремонтное положение. Элемент выведен из камеры, доступен для обслуживания.

Перевод между положениями выполняют при отключённом аппарате. Блокировки не дают выкатить элемент под нагрузкой.

Зачем нужна выдвижная конструкция

Коммутационный аппарат — самый нагруженный узел ячейки. Его контакты изнашиваются, механизмы требуют проверки, а при аварии он может пострадать. Выкатное исполнение позволяет заменить такой аппарат без переделки камеры и без длительной работы внутри неё.

Дополнительно появляется возможность держать резервный элемент: присоединение не простаивает, пока неисправный аппарат ремонтируют.

Порядок обслуживания

1. Отключают аппарат и проверяют отсутствие напряжения.
2. Переводят элемент из рабочего положения в ремонтное.
3. Выкатывают его из ячейки и осматривают аппарат и контакты.
4. Выполняют ремонт или замену аппарата.
5. Возвращают элемент в рабочее положение и вводят присоединение в работу.

Работы ведут по наряду или распоряжению, соблюдая порядок операций и блокировки ячейки.

Где применяется

• распределительные устройства подстанций среднего напряжения;
• присоединения, где коммутационный аппарат работает часто;
• объекты с повышенными требованиями к ремонтопригодности и резервированию;
• секции, ремонт которых не должен останавливать питание потребителей.

Как подобрать элемент

Для заказа нужны обозначение ячейки КРУ и данные о требуемом аппарате: назначение присоединения, характер нагрузки, требования сетевой организации. По ним определяют исполнение элемента и проверяют совместимость с камерой по посадочным размерам и цепям.

Если тип ячейки неизвестен, его уточняют по паспорту устройства или маркировке. Возможно изготовление как по типовому решению, так и под конкретную камеру.

Безопасность при работе с элементом

Выкатная конструкция рассчитана так, чтобы ошибочные действия были затруднены. Перемещение элемента возможно только при отключённом аппарате, а доступ к токоведущим частям открывается лишь в ремонтном положении. Оператор работает перед ячейкой, из одного устойчивого положения.

Точный состав блокировок и порядок операций определяется конструкцией конкретной камеры и фиксируется в её документации.

Почему заказывают у ООО «ТрансЭнергоМонтаж»

• элемент подбирается под тип ячейки и схему присоединения;
• поставка идёт напрямую от изготовителя, без посредников;
• компания выполняет монтаж, проверку цепей и пусконаладку;
• совместимость проверяется до изготовления, а не после поставки.
