Выкатной элемент К-59 — ремонт без остановки всей секции

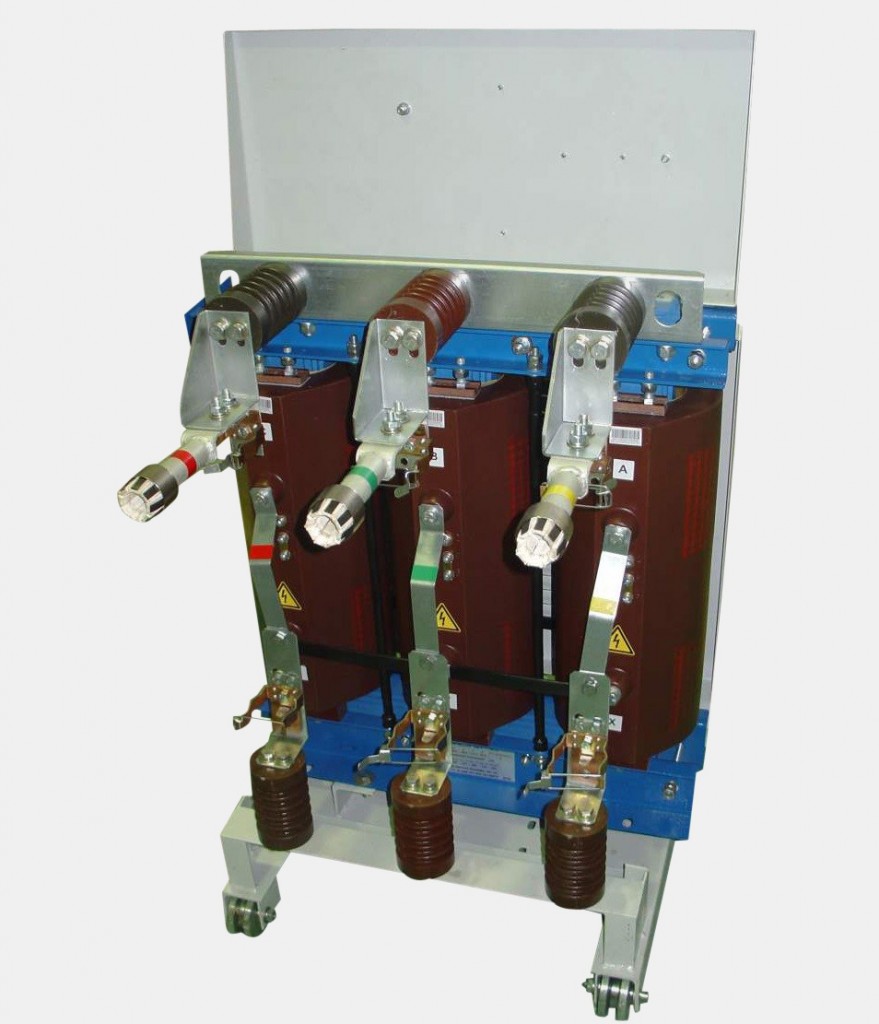

Выкатной элемент К-59 — выдвижная часть камеры комплектного распределительного устройства, внутри которой стоит аппарат. Работает он так же, как другие элементы этого класса: в рабочем положении включён в схему, в ремонтном — выкатывается наружу на тележке.

Ценность такого исполнения раскрывается при обслуживании. Пока один элемент выведен для ремонта, остальные ячейки секции продолжают работать и питать потребителей. Это особенно важно там, где отключение всей секции недопустимо.

Поставку ведёт ООО «ТрансЭнергоМонтаж».

Почему это важно на практике

• Минимум отключений. Из работы выводится только одно присоединение, а не вся секция сборных шин.
• Плановое обслуживание по графику. Элементы обслуживают поочерёдно, не дожидаясь общей остановки.
• Резерв на случай аварии. Неисправный элемент быстро меняют на резервный.
• Меньше потерь у потребителей. Короткий простой вместо длительной общей остановки.

Как устроен элемент

Элемент представляет собой тележку с аппаратом. Через разъёмные контакты главная цепь соединяется со сборными шинами и линией присоединения. Вторичные цепи подключаются отдельным разъёмом и связывают аппарат с защитой, сигнализацией и управлением.

Посадочное место и направляющие камеры задают положение элемента при вкатывании. Фиксация в рабочем положении обеспечивает надёжный контакт, а в ремонтном элемент свободно выходит из камеры.

Порядок вывода элемента в ремонт

1. Согласуют работу и оформляют наряд или распоряжение.
2. Отключают аппарат и убеждаются в отсутствии напряжения.
3. Переводят элемент из рабочего положения в контрольное, затем в ремонтное.
4. Выкатывают элемент из ячейки и выполняют осмотр или ремонт.
5. Возвращают элемент на место, проверяют цепи и вводят присоединение в работу.

Порядок операций и блокировки задаёт конструкция конкретной камеры.

Комплектация и совместимость

Состав аппаратуры внутри элемента определяется схемой присоединения. Для подбора нужны обозначение ячейки КРУ и данные о требуемом аппарате. По ним проверяют, что элемент совпадёт с камерой по посадочным размерам и по главным и вторичным цепям.

Если маркировка ячейки утрачена, тип уточняют по паспорту устройства или по фактическим размерам посадочного места.

Где применяется

• распределительные устройства подстанций среднего напряжения;
• секции, остановка которых нежелательна для потребителей;
• присоединения с регулярным плановым обслуживанием;
• объекты, где держат резервные элементы на замену.

Обслуживание элемента

Элемент удобно обслуживать вне камеры: его выкатывают на ровную площадку, осматривают аппарат и контакты, проверяют ход тележки, смазывают механизмы, контролируют вторичные разъёмы. Проверки проводят по графику планово-предупредительного ремонта.

Безопасность работ

Все действия выполняются перед ячейкой, из одного положения. Блокировки не позволяют выкатить элемент под нагрузкой и открыть доступ к токоведущим частям, находящимся под напряжением. При выводе присоединения последовательность операций строго соблюдают: сначала отключение, затем проверка отсутствия напряжения, и только потом перемещение элемента.

За счёт того, что ремонт ведут вне камеры, персонал работает на удобной площадке, а не внутри стеснённого отсека. Это снижает риск ошибки и травмы.

Почему заказывают у ООО «ТрансЭнергоМонтаж»

• элемент подбирается под конкретную камеру КРУ и схему присоединения;
• поставка идёт напрямую от изготовителя;
• компания выполняет монтаж и пусконаладку, а не только поставляет оборудование;
• совместимость проверяется до оформления заказа.
